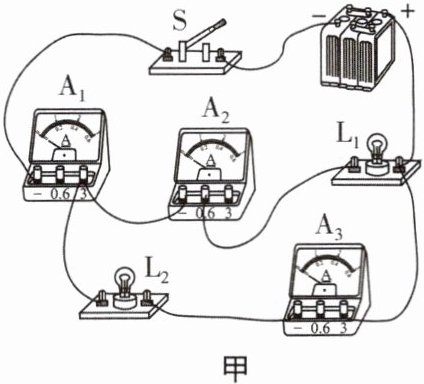

17. 在探究“并联电路中电流的关系”时,电路实物图如图甲所示.

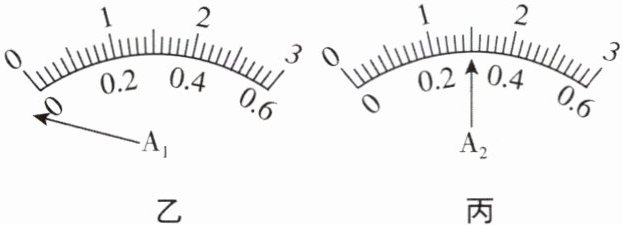

(1)已知各电路元件、连接情况均完好. 闭合开关前,我们发现电流表 $ A_1 $ 的指针在如图乙所示的位置处,可能的原因是电流表没有调零.

(2)小明用电流表分别测出 3 个电流表的示数分别为 $ I_1 = 0.4 \, A $,$ I_2 = 0.2 \, A $,$ I_3 = 0.2 \, A $. 记录数据后,他下一步应该做的最合理的操作是(C).
A. 分析数据,得出结论
B. 改变电源电压,再测出几组电流值
C. 换用不同规格的小灯泡,再测出几组电流值
D. 换用电流表的另一测量范围,再测出一组电流值

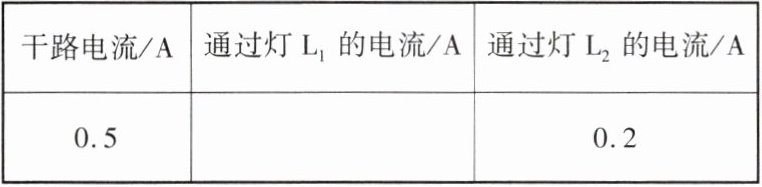

(3)某次实验时电流如表所示,电流表 $ A_2 $ 的示数如图丙所示,将此时通过 $ L_1 $ 的电流填入表格.

(4)多做几组实验,最终得出结论：在并联电路中,干路电流等于(选填“大于”“等于”或“小于”)各支路电流之和.

答案：
(1)电流表没有调零
(2)C　
(3)0.3　
(4)等于

18. 将甲、乙两个小球用细线悬挂,位置如图 1 所示. 若甲球所带的电荷与被毛皮摩擦过的橡胶棒所带的电荷相同,则乙球带负电,摩擦起电的本质是电子在相互摩擦的两个物体间发生了转移；图 2 中 A、B 两个金属球,A 带负电,B 不带电. 现用一根导线将 A、B 两球连接,则连接的瞬间,导线中的电流方向为B 到 A(选填“A 到 B”或“B 到 A”).

答案： 负　电子　B到A
