20. 探究欧姆定律.

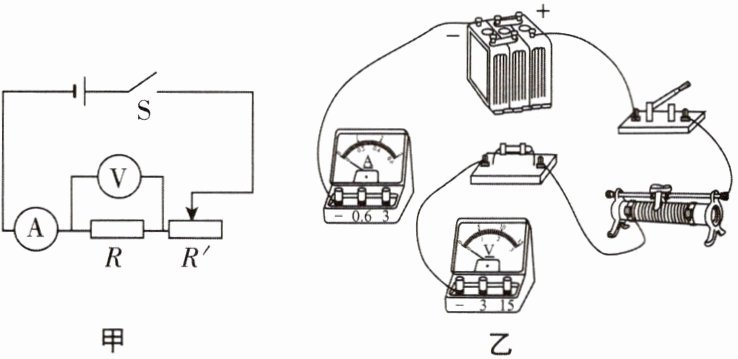

(1) 用图甲所示的电路探究“电流与电阻的关系”,电源电压保持 8 V 不变,滑动变阻器的规格是“30 Ω 2 A”,阻值为 10 Ω、20 Ω、30 Ω 的电阻各 1 个,电流表测量范围为 0 ~ 0.6 A,电压表测量范围为 0 ~ 15 V.

(1) 根据图甲将图乙所示的实物图连接完整.
(2) 小明将 30 Ω 的电阻接入电路,闭合开关,多次移动滑动变阻器的滑片,记录对应的几组电流表和电压表的示数. 此过程小明实际探究的问题是 ______导体中的电流跟导体两端电压的关系.
(3) 要完成预定实验探究任务,滑动变阻器除保护电阻外,另有一个重要作用是 ______控制定值电阻两端电压不变.
(4) 在许多实验中都需要进行多次测量,其目的有以下两种：
A. 为了从不同情况中找到普遍规律
B. 为了求平均值以减小误差
你认为在本实验中测量多组数据的目的是 ______A；“伏安法”测量定值电阻的阻值实验中,多次测量的目的是 ______B(均选填“A”或“B”).

答案：
（1）

（2）导体中的电流跟导体两端电压的关系
（3）控制定值电阻两端电压不变
（4）A B

21. 伏安法测量电阻.

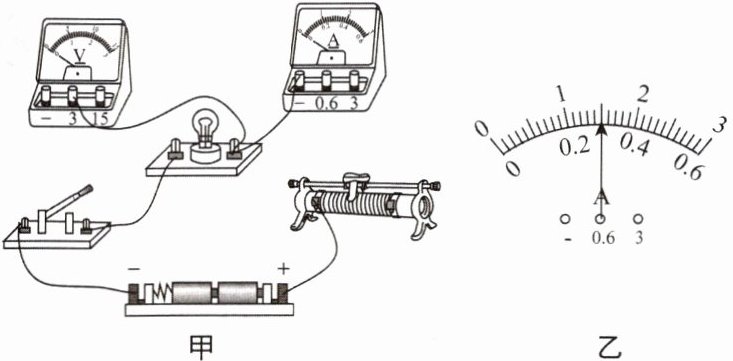

同学们进行“伏安法测定小灯泡电阻”的实验装置如图所示,小灯泡的额定电压为 2.5 V(阻值大约为 10 Ω),滑动变阻器规格为“20 Ω 1 A”.

(1) 请你用笔画线代替导线,将图甲中的电路连接完整(导线不得交叉).
(2) 滑动变阻器在实验中除保护电路外,还有多次改变灯泡两端电压的作用.
(3) 实验中,移动滑动变阻器的滑片,直到电压表示数为2.5 V,小灯泡正常发光,此时电流表示数如图乙所示,则小灯泡正常发光时的阻值为8.33 Ω(结果保留两位小数).

答案：
（1）

（2）多次改变灯泡两端电压
（3）电压表示数为2.5 V 8.33 Ω

22. 如图所示,开关闭合时,电源电压为 6 V,$ R_2 = 2 \Omega $,电压表读数为 2 V,求通过 $ R_2 $ 的电流及 $ R_1 $ 的电阻值.

答案： $I_{1}=I_{2}=\frac {U_{2}}{R_{2}}=\frac {2\ V}{2\ \Omega }=1\ A$ $U_{1}=U-U_{2}=6\ V-2\ V=4\ V$ $\therefore R_{1}=\frac {U_{1}}{I_{1}}=\frac {4\ V}{1\ A}=4\ \Omega $

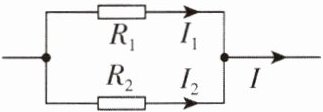

23. 如图所示,$ R_1 = 5 \Omega $,$ R_2 = 20 \Omega $,已知干路中的电流是 0.5 A,求电路两端的电压和通过电阻 $ R_1 $ 的电流.

答案： $R=\frac {R_{1}R_{2}}{R_{1}+R_{2}}=\frac {5\ \Omega × 20\ \Omega }{5\ \Omega +20\ \Omega }=4\ \Omega $ $\therefore U_{2}=U_{1}=U=IR=0.5\ A× 4\ \Omega =2\ V$ $\therefore I_{1}=\frac {U_{1}}{R_{1}}=\frac {2\ V}{5\ \Omega }=0.4\ A$

24. 某用电器 $ R_1 $ 上标有“6 V 0.5 A”字样,电源电压为 9 V,为了让它正常工作,需要串联一个阻值为多少 Ω 的电阻 $ R_2 $？

答案： $U_{2}=U-U_{1}=9\ V-6\ V=3\ V$,$I_{2}=I_{1}=0.5\ A$,$\therefore R_{2}=\frac {U_{2}}{I_{2}}=\frac {3\ V}{0.5\ A}=6\ \Omega $
