《2025年同步练习册青岛出版社九年级物理全一册人教版》

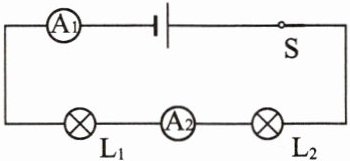

1. 如图所示, 电流表 $ A_1 $ 的示数为 $ 0.1 \, A $, 则电流表 $ A_2 $ 的示数为100$ mA $, 通过灯泡 $ L_1 $ 的电流为0.1$ A $, 通过灯泡 $ L_2 $ 的电流为0.1$ A $.

答案： 100　0.1　0.1

2. (绥化中考) “智多星” 学习小组对 “串联电路中电流处处相等” 这个结论表示怀疑, 他们认为电流流过小灯泡, 小灯泡发光了, 电流应该会减小! 于是, 他们想通过实验来验证 “串联电路中电流处处相等” 这个结论是否正确.
(1) 请写出所需要的实验器材名称:电源、开关、导线、小灯泡、电流表.
(2) 简要说明实验步骤:
①把两个小灯泡与其他器材连接成串联电路;
②用电流表分别测量两小灯泡之间、小灯泡与电源正极之间、小灯泡与电源负极之间的电流并进行比较;
③再换用不同规格的小灯泡进行多次测量.

答案：
(1)电源、开关、导线、小灯泡、电流表
(2)把两个小灯泡与其他器材连接成串联电路　用电流表分别测量两小灯泡之间、小灯泡与电源正极之间、小灯泡与电源负极之间的电流并进行比较　再换用不同规格的小灯泡进行多次测量

1. 如图所示, 闭合开关 $ S $, 通过 $ L_1 $ 的电流为 $ 0.2 \, A $, 通过 $ L_2 $ 的电流为 $ 0.23 \, A $, 则此时电流表的示数为0.43A.

答案： 0.43A

2. (黄冈中考) 在探究 “并联电路的电流规律” 的实验中:
(1) 为了防止损坏电流表, 在不能事先估计电流大小的情况下, 应先进行______, 以正确选择电流表或电流表的测量范围.

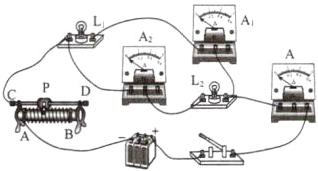

(2) 小方连接的部分电路如图所示, 请你用笔画线代替导线将电路连接完整.

(3) 小方将以上电路连接完后, 闭合开关, 调节滑动变阻器, 发现灯泡 $ L_1 $ 和 $ L_2 $ 发光, 电流表 $ A_1 $ 和 $ A_2 $ 有示数、电流表 $ A $ 示数为零. 电路故障可能是______.

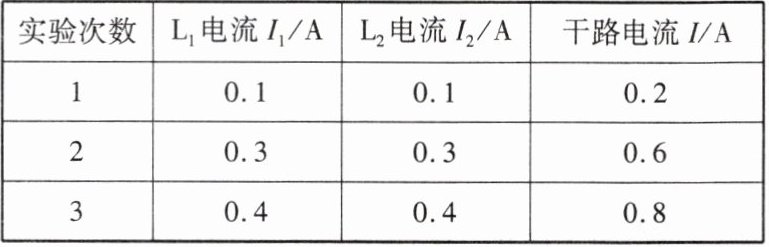

(4) 排除故障进行实验, 小方记录数据如下:

分析以上实验数据, 小方发现通过两条支路的电流总是相等. 为了探究这个发现是否具有普遍性, 可以______, 再进行实验.

答案：

(1)试触

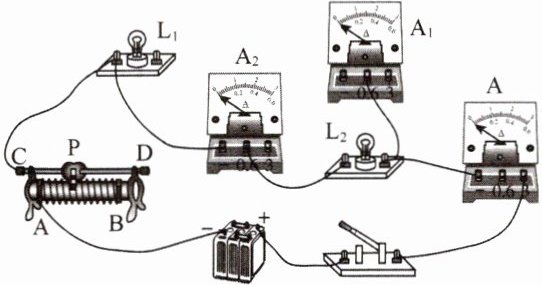

(2)如图所示:

(3)电流表A短路
(4)更换不同规格的灯泡
