19. “红灯停,绿灯行,黄灯也要等一等,交通安全要注意.”路口的交通指示灯是并联(选填“串联”或“并联”)的. 有时红灯快结束时,黄灯同时亮了,此时电路中的总电流变大(选填“变大”“不变”或“变小”).

答案： 并联　变大

20. 如图是爆破专家设置的定时爆炸装置的原理图,起爆前定时开关是闭合的. 为使爆炸装置停止工作,应在______(选填“a”或“b”)处剪断导线. 拆除前,起爆器上______(选填“有”或“没有”)电流通过.

a 没有

答案： a　没有

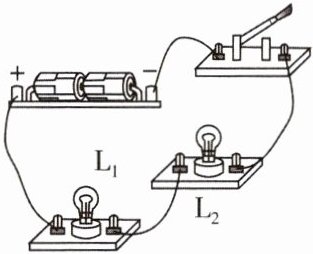

21. 请按照如图所示的实物图画出电路图.

答案：

22. 在图中虚线框中填入电池和电流表的符号,使电路成为并联电路.

答案：

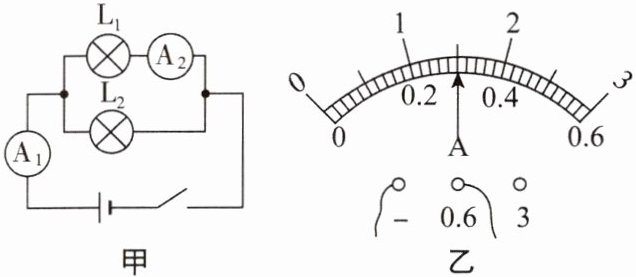

23. 根据如图甲所示的电路图,闭合开关后,如果电流表 $ A_1 $ 的示数为 0.5 A,电流表 $ A_2 $ 的示数如图乙所示. 求：
(1)通过小灯泡 $ L_1 $ 的电流；
(2)通过小灯泡 $ L_2 $ 的电流.

答案： 由图甲所示电路图可知，两灯泡并联，电流表A₁测干路电流，电流表A₂测L₁支路电流。
(1)由图乙可知，电流表A₂的量程为0~0.6 A，分度值为0.02 A，示数为0.3 A，则通过小灯泡L₁的电流I₁ = 0.3 A。
(2)因为并联电路中干路电流等于各支路电流之和，所以通过小灯泡L₂的电流I₂ = I - I₁ = 0.5 A - 0.3 A = 0.2 A
