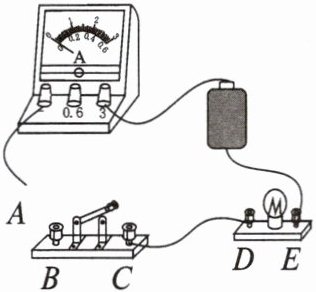

17. 实验室中, 小林和小松正在做有关电学的实验. 实物电路如图所示, 其中导线 $ A $ 端还未连接. 小林想到下列一些问题, 请将实验过程补充完整.
(1) 如果要让电流表正常测出通过小灯泡的电流, 应将 $ A $ 与 ______ 接线柱相连.
(2) 若将 $ A $ 端与 $ E $ 端连接, 可能出现的情况是 ______.

(1)B
(2)出现短路，电路中的电流超出电流表的量程

答案：
(1)B
(2)出现短路，电路中的电流超出电流表的量程

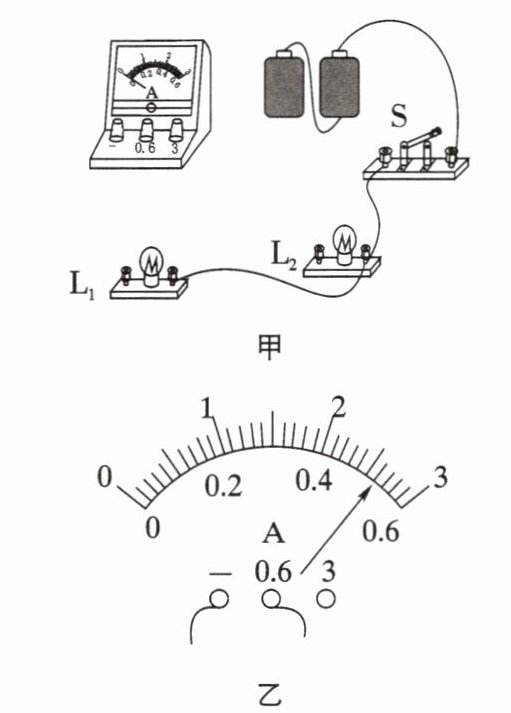

18. 小松想利用如图甲所示的元件组成并联电路, 让电流表测通过灯 $ L_{2} $ 的电流, 请帮他完成探究过程.
(1) 用笔画线代替导线将实物电路连接完整.
(2) 如图乙所示, 电流表的示数为 ______, 通过灯 $ L_{2} $ 的电流大小是 ______. 若通过灯 $ L_{1} $ 的电流大小为 $ 0.2 \, A $, 则干路电流大小为 ______.

答案：

(1)

(2)0.52 A 0.52 A 0.72 A
