《2025年同步练习册青岛出版社九年级物理全一册人教版》

7. 连接在一个电路中的两盏灯, 通过它们的电流相等, 则这两盏灯的连接方式 (CD).
A.一定串联
B.一定并联
C.可能串联
D.可能并联

答案： CD

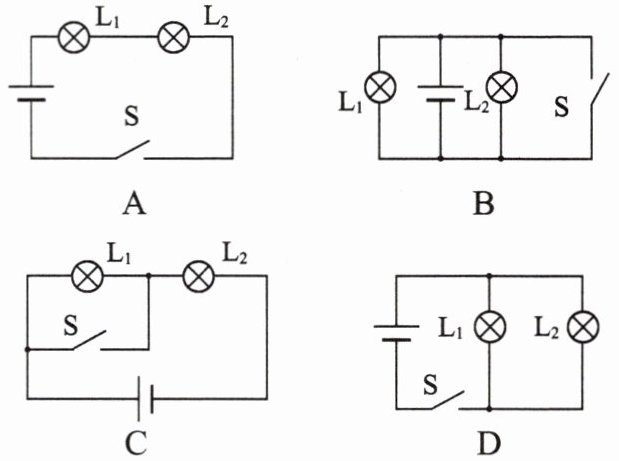

8. 在如图所示的电路中, 当开关 $ S $ 闭合时, 小灯泡 $ L_{1} $ 和 $ L_{2} $ 都工作的是 (AD).

答案： AD

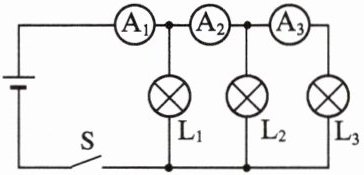

9. 如图所示, 闭合开关 $ S $, 电流表 $ A_{1} $、$ A_{2} $、$ A_{3} $ 的示数分别为 $ 2.8 \, A $、$ 1.9 \, A $、$ 0.7 \, A $, 那么通过这 3 盏灯的电流不可能的是 (ACD).

A.$ I_{1} = 2.8 \, A $, $ I_{2} = 0.7 \, A $, $ I_{3} = 1.9 \, A $
B.$ I_{1} = 0.9 \, A $, $ I_{2} = 1.2 \, A $, $ I_{3} = 0.7 \, A $
C.$ I_{1} = 0.2 \, A $, $ I_{2} = 0.7 \, A $, $ I_{3} = 1.9 \, A $
D.$ I_{1} = 0.28 \, A $, $ I_{2} = 2.6 \, A $, $ I_{3} = 1.9 \, A $

答案： ACD

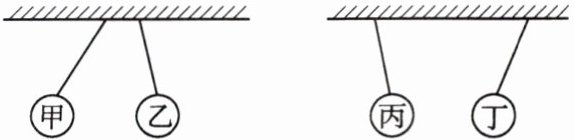

10. 甲、乙、丙、丁 4 个轻质带电小球用细线悬挂起来, 它们之间相互作用的情况如图所示, 则甲、乙带 同种 电荷, 丙、丁带 异种 电荷(均选填“同种”或“异种”).

答案： 同种 异种

11. (1) 节日用的小彩灯每 $ 20 $ 只串联成一组, 将其接在家庭照明电路中. 若电源插头处电流大小为 $ 100 \, mA $, 则流过每只灯泡的电流大小是 0.1 A.
(2) 教室内 $ 6 $ 盏相同的灯并联, 通过每盏灯的电流为 $ 0.2 \, A $, 则通过干路的电流为 1.2 A.

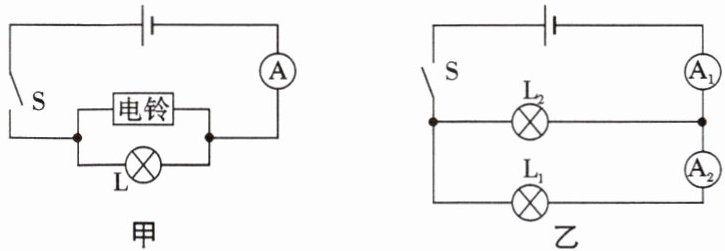

(3) 在如图甲所示的电路中, 电流表示数为 $ 1.2 \, A $, 通过灯 $ L $ 的电流为 $ 0.4 \, A $, 则通过电铃的电流大小为 0.8 A.
(4) 如图乙所示, 若电流表 $ A_{1} $ 的示数为 $ 1.5 \, A $, 电流表 $ A_{2} $ 的示数是干路电流

的

$ \frac{2}{3} $, 则通过灯 $ L_{1} $ 的电流为 1 A, 通过灯 $ L_{2} $ 的电流为 0.5 A.

答案： 1. （1）
因为串联电路中电流处处相等，小彩灯串联，电源插头处电流$I = 100mA$，所以流过每只灯泡的电流$I_{灯}=I = 100mA$。
2. （2）
因为并联电路中干路电流等于各支路电流之和，$n = 6$盏灯并联，$I_{支}=0.2A$，根据$I_{干}=nI_{支}$，可得$I_{干}=6×0.2A = 1.2A$。
3. （3）
解：由图甲可知，灯$L$和电铃并联，电流表测干路电流$I = 1.2A$，通过灯$L$的电流$I_{L}=0.4A$。
根据并联电路电流规律$I = I_{L}+I_{铃}$，则通过电铃的电流$I_{铃}=I - I_{L}$。
把$I = 1.2A$，$I_{L}=0.4A$代入可得$I_{铃}=1.2A - 0.4A=0.8A$。
4. （4）
解：由图乙可知，$L_{1}$与$L_{2}$并联，$A_{1}$测干路电流$I = 1.5A$，$A_{2}$测$L_{1}$支路电流$I_{1}$。
已知$I_{1}=\frac{2}{3}I$，把$I = 1.5A$代入得$I_{1}=\frac{2}{3}×1.5A = 1A$。
根据并联电路电流规律$I = I_{1}+I_{2}$，则通过$L_{2}$的电流$I_{2}=I - I_{1}$。
把$I = 1.5A$，$I_{1}=1A$代入可得$I_{2}=1.5A - 1A = 0.5A$。
故答案依次为：（1）$100mA$；（2）$1.2A$；（3）$0.8A$；（4）$1A$；$0.5A$。

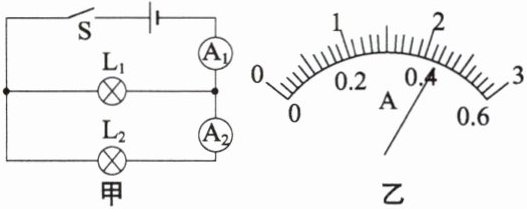

12. 如图甲所示的电路中, 电流表 $ A_{1} $ 与 $ A_{2} $ 指针指示的位置均如图乙所示, 则电流表 $ A_{1} $ 测量的是 ______ 电流, 读数是 ______; 电流表 $ A_{2} $ 测量的是通过 ______ 的电流, 读数是 ______, 通过灯 $ L_{1} $ 的电流大小是 ______.

干路2.2 AL₂0.44 A1.76 A

答案： 干路；2.2 A；$L_{2}$；0.44 A；1.76 A

13. 用笔画线代替导线按照电路图连接实物电路.

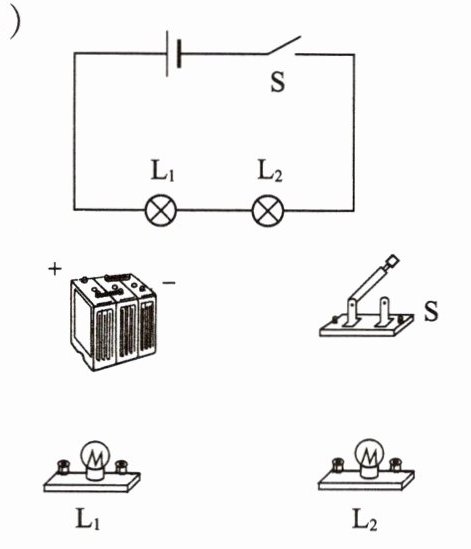

(1)

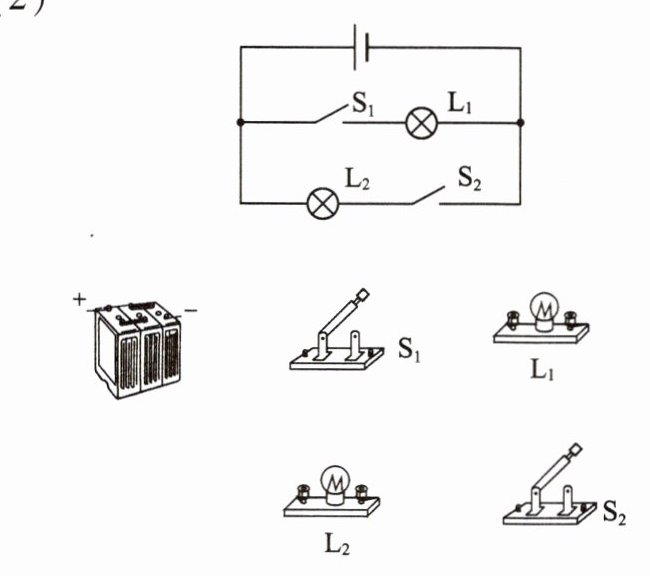

(2)

答案：

(1)

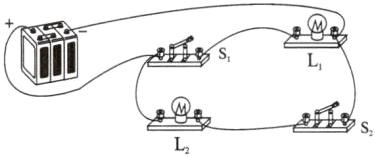

(2)
