《2025年同步练习册青岛出版社九年级物理全一册人教版》

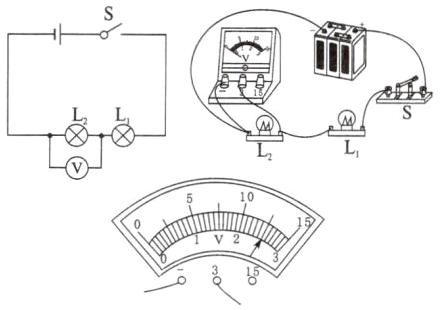

3. 如图所示,小明想使灯 $ L_{1} $、$ L_{2} $ 串联,用电压表测出小灯泡 $ L_{2} $ 两端的电压。若实验中电压表的示数为 $ 2.5\ V $,请你在方框中画出小明的实验电路图,用笔画线代替导线连接好实物图,并标出电压表指针的位置。

答案：

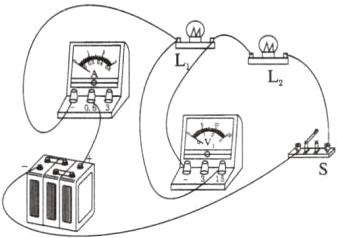

1. 如图甲所示,电路中电源电压为 $5\ V$,电压表的示数如图乙所示,则灯 $L_{1}$ 两端的电压为(B)。
A. $5\ V$
B. $2.4\ V$
C. $2.6\ V$
D. $2.5\ V$

答案： 解：由图甲可知，两灯泡串联，电压表测$L_{2}$两端的电压。
由图乙可知，电压表量程为$0 - 3V$，分度值为$0.1V$，示数为$2.6V$，即$U_{2}=2.6V$。
根据串联电路电压特点$U = U_{1}+U_{2}$（$U$为电源电压，$U_{1}$为$L_{1}$两端电压，$U_{2}$为$L_{2}$两端电压），已知$U = 5V$，则$U_{1}=U - U_{2}=5V - 2.6V = 2.4V$。
所以灯$L_{1}$两端的电压为$2.4V$，答案选B。

2. 连接实物电路时,应断开开关,这是为了______防止短路。

答案： 断开　防止短路

3. 若实验中发现电压表指针向着没有刻度的一侧偏转,则造成这种现象的原因是电压表正、负接线柱接反。

答案： 电压表正、负接线柱接反

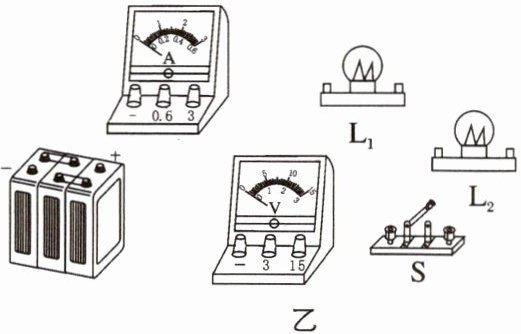

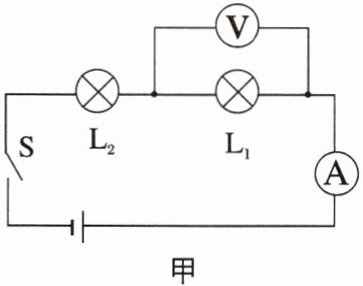

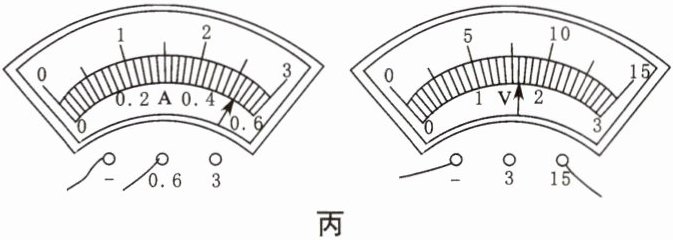

4. 根据如图甲所示的电路图,用笔画线代替导线将实物电路连接好。观察图丙中的电流表和电压表的示数可知：电路中通过灯 $L_{1}$ 的电流为______$A$,通过灯 $L_{2}$ 的电流为______$A$。若电源电压为 $10\ V$,则电路中灯 $L_{1}$ 两端的电压为______$V$,灯 $L_{2}$ 两端的电压为______$V$。
]

答案：
0.52　0.52　8　2
