《2025年同步练习册青岛出版社九年级物理全一册人教版》

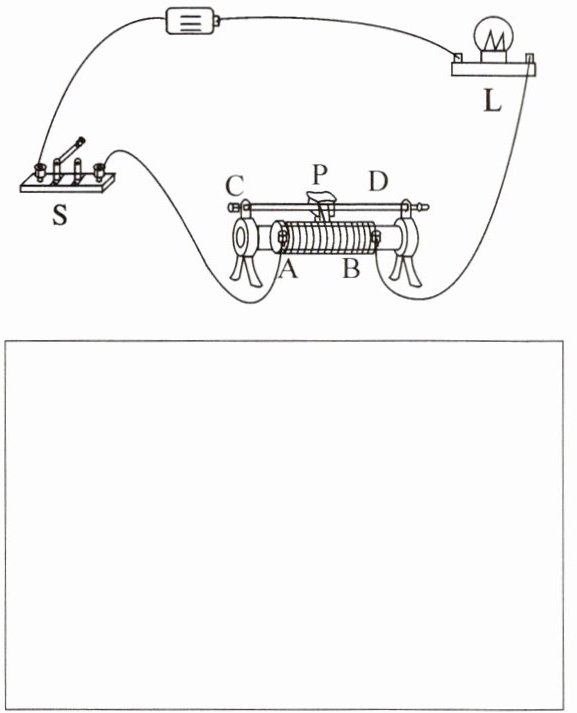

3. 如图是小明连接好的电路实物图。他想用滑动变阻器改变灯泡的亮度,但闭合开关后,发现移动滑片时灯泡亮度不变。

(1) 请你帮他找出错误并改正。
(2) 在线框内画出正确的电路图。
(3) 若想使灯泡变亮,滑片 P 应向哪端移动？

答案：

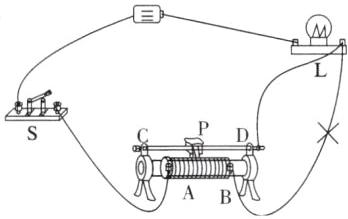

(1)
　　　
(2)
　　　　
(3)左

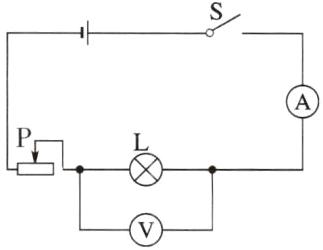

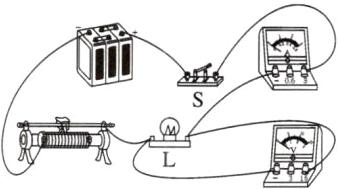

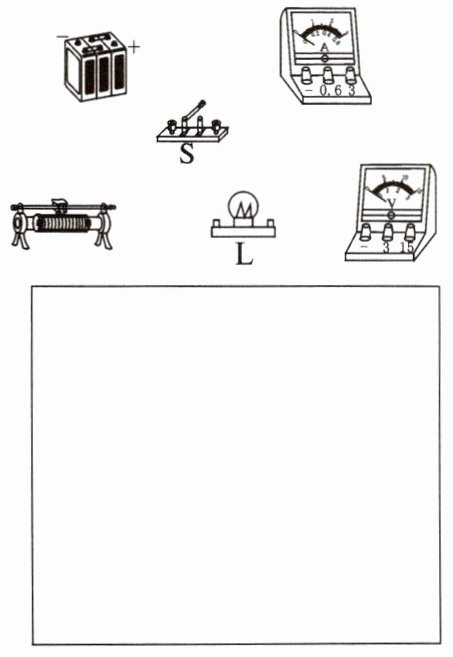

4. 如图所示,按下列要求连接实物图,并在方框内画出相应的电路图。
(1) 用电流表测量通过小灯泡的电流；
(2) 用电压表测量小灯泡两端的电压；
(3) 用滑动变阻器改变小灯泡的亮度,当滑片向左移动时,小灯泡变亮。

答案：

　　　

1. 如图所示是滑动变阻器的结构示意图。若滑片 P 向右移动时,连入电路的电阻变小,应将BC或BD两接线柱接入电路。

答案： BC或BD

2. 如图所示的电路中,开关 S 闭合后,将滑动变阻器的滑片 P 向右移,$ R_0 $ 接入电路中的阻值将变大,电流表示数变小,电压表示数变小,灯泡亮度变暗(填写如何变化)。

答案： 变大　变小　变小　变暗

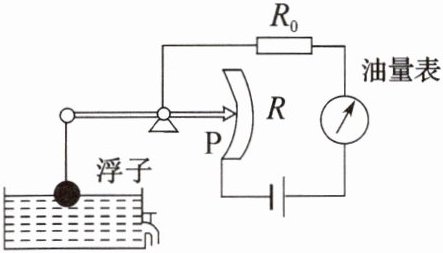

3. 如图是一种自动测定油箱内油面高度的装置,其中 R 是滑动变阻器,金属滑片 P 是杠杆的一端。从油量表(由电流表改装而成)指针所指的刻度,就可以知道油箱内油面的高度,试说明它的工作原理。

当油箱开始向外供油时,油面下降,浮标向下移动。由于杠杆的作用,滑动变阻器 R 的滑片 P 向上移动,接入电路中的电阻变大,电路中的电流变小,油量表的示数就变小,显示油量减少,所以从油量表指针所指的刻度就可以知道油箱内油面的高度。

答案： 下降　下　上　大　小　小　减少
