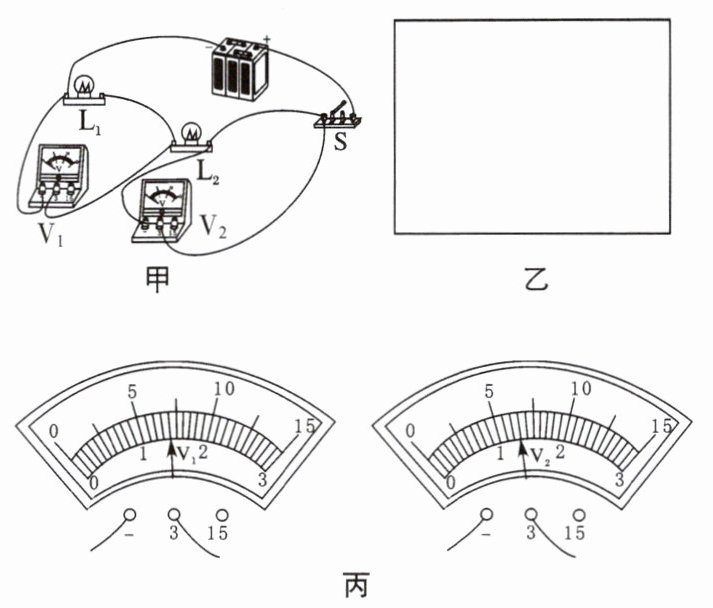

2. 在探究串联电路的电压规律时,小明想分别测量灯 $L_{1}$、$L_{2}$ 两端的电压,于是连成如图甲所示的电路。闭合开关,他发现电压表 $V_{2}$ 的指针不动,请你帮小明完成下列问题。
(1) 找出电路图中的错误,在连错的导线上打“$×$”并改正。
(2) 在线框内画出电路图。
(3) 根据图丙所示的两电压表的示数,灯 $L_{1}$ 两端的电压为______,灯 $L_{2}$ 两端的电压为______,电源的总电压为______。
]

答案：

(1)

(2)
(3)1.4 V　1.3 V　2.7 V

1. 物理学中用电阻来表示导体对电流的阻碍作用。不同的导体,其电阻值一般不同。

答案： 阻碍 不同

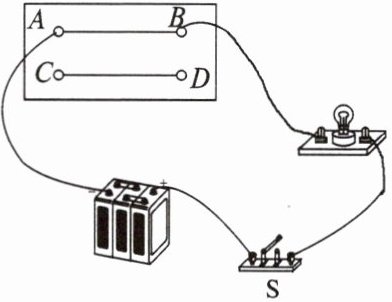

2. 在如图所示的实验中,$ AB $、$ CD $ 分别是长短、粗细都相同的铜、铁导线。实验发现接入铜导线 $ AB $ 时灯较亮,接入铁导线 $ CD $ 时灯较暗。这表明在相同条件下,铜导线比铁导线对电流的阻碍作用小,铁导线的电阻大,铜导线的导电性能强。

答案： 小 铁导线 铜导线
