《2025年同步练习册青岛出版社九年级物理全一册人教版》

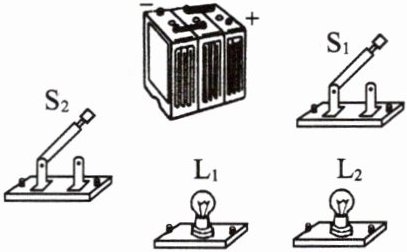

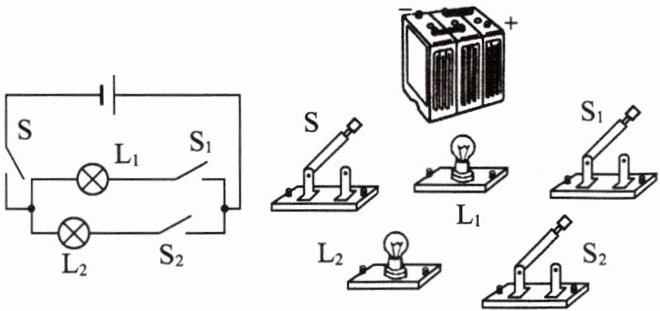

2. 根据电路图用笔画线代替导线连接实物电路.
(1)


(2)

答案：
2.
(1)
(2)

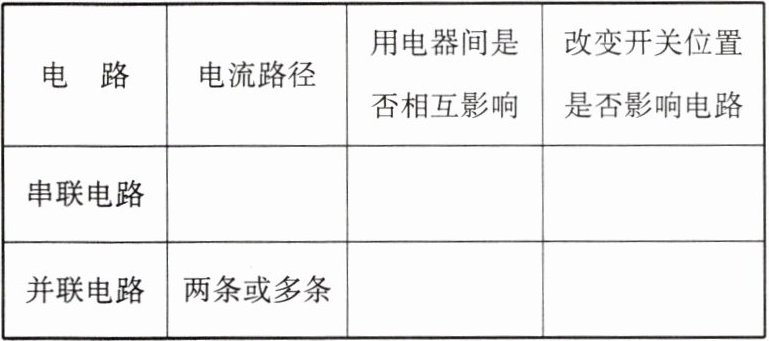

1. 小雁在学习完本节内容后,对串、并联电路部分进行了知识归纳. 请帮她将以下表格不完整的部分补充完整.
|电路|电流路径|用电器间是否相互影响|改变开关位置是否影响电路|
|串联电路|只有1条|是|不影响|
|并联电路|两条或多条|否|可能影响|

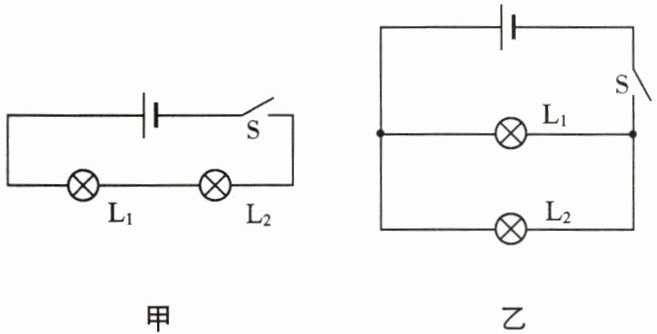

2. 如图甲所示,两个小灯泡首尾相连接到电路中,我们称之为串联. 在这种电路中,电流的路径只有一条. 如果 $ L_1 $ 灯丝断开,那么 $ L_2 $ 不能(选填“能”或“不能”)发光. 在电路中接一个开关,它可以控制L₁和L₂的工作状态. 如图乙所示,两个小灯泡两端分别相连,然后接到电路中,我们称之为并联. 在这种电路中,电流的路径有两条. 如果 $ L_1 $ 灯丝断开,那么 $ L_2 $ 能(选填“能”或“不能”)发光.

3. 小明设计了一个由一个开关和两盏电灯组成的电路. 电灯正在发光时,下列说法正确的是(D).
A. 若断开开关,两灯都不亮,则两灯一定是串联的
B. 若断开开关,两灯都不亮,则两灯一定是并联的
C. 若断开开关,只有一灯亮,则两灯一定是串联的
D. 若断开开关,只有一灯亮,则两灯一定是并联的

答案： 1. 电路 电流路径 用电器间是否相互影响 改变开关位置是否影响电路
串联电路 只有1条 是 不影响
并联电路 两条或多条 否 可能影响

2. 如图甲所示,两个小灯泡首尾相连接到电路中,我们称之为______联. 在这种电路中,电流的路径只有______条. 如果 $ L_1 $ 灯丝断开,那么 $ L_2 $ ______(选填“能”或“不能”)发光. 在电路中接一个开关,它可以控制______的工作状态. 如图乙所示,两个小灯泡两端分别相连,然后接到电路中,我们称之为______联. 在这种电路中,电流的路径有______条. 如果 $ L_1 $ 灯丝断开,那么 $ L_2 $ ______(选填“能”或“不能”)发光.

答案： 2. 串 一 不能 L₁和L₂ 并 两 能

3. 小明设计了一个由一个开关和两盏电灯组成的电路. 电灯正在发光时,下列说法正确的是( ).
A. 若断开开关,两灯都不亮,则两灯一定是串联的
B. 若断开开关,两灯都不亮,则两灯一定是并联的
C. 若断开开关,只有一灯亮,则两灯一定是串联的
D. 若断开开关,只有一灯亮,则两灯一定是并联的

答案： 3. D
