《2025年同步练习册青岛出版社九年级物理全一册人教版》

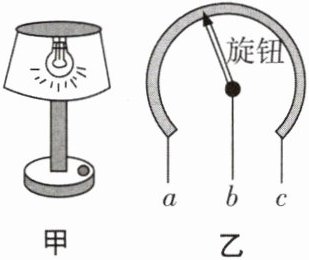

13. 如图所示,甲为可调亮度台灯,乙为电位器的结构图,b 与金属滑片相连,转动旋钮可调节灯泡亮度. 下列分析正确的是(BC)。

A.若只将 a、c 接入电路,转动旋钮,灯泡亮度改变
B.若只将 a、c 接入电路,转动旋钮,灯泡亮度不变
C.电位器调节灯泡亮度与滑动变阻器的原理相同
D.电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度的

答案： BC

14. 如图所示的电路中,闭合开关 $ S $,电压表 $ V_1 $ 的示数为 6 V,电压表 $ V_2 $ 的示数为 3.6 V. 下列说法正确的是(ABD)。

A.电源两端的电压为 6 V
B.灯 $ L_1 $ 两端的电压为 3.6 V
C.将电压表都换成电流表,再闭合开关 $ S $,则灯 $ L_1 $ 与 $ L_2 $ 并联
D.将电压表 $ V_2 $ 换成电流表,再闭合开关 $ S $,则灯 $ L_1 $ 不亮,灯 $ L_2 $ 亮

答案： ABD

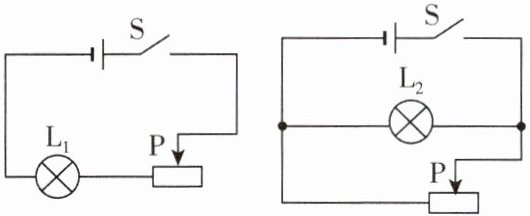

15. 如图所示,电源电压不变,$ L_1 $、$ L_2 $ 两个灯泡的规格相同. 闭合开关 $ S $,当滑动变阻器的滑片 $ P $ 都从中点向右滑动的过程中,关于两灯的亮度情况,下列说法正确的是(AB)。

A.$ L_1 $ 变暗
B.$ L_2 $ 亮度不变
C.$ L_1 $ 和 $ L_2 $ 都变暗
D.$ L_1 $ 和 $ L_2 $ 都变亮

答案： AB

16. 一节干电池的电压为1.5V. 当24节以上干电池串联使用时,可能对人体有危害(对人体安全电压不高于 36 V)。

答案： 1.5 24

17. 某滑动变阻器铭牌上标有“10 Ω、1.5 A”字样,10 Ω 表示 滑动变阻器的最大阻值是10Ω,1.5 A 表示 允许通过的最大电流为1.5A。

答案： 滑动变阻器的最大阻值是10Ω 允许通过的最大电流为1.5A

18. 某同学发现用 5B 铅笔画的线可导电,在如图所示的铅笔电路中,用 5B 铅笔画线把 A、B 连接时二极管可发光. 当 A、B 间的连线越粗时,二极管越 亮；若把另一个发光二极管与原二极管反向连接到 A、B 之间,则两个二极管均 不发光 (选填“发光”或“不发光”)。

答案： 亮 不发光
