《2025年同步练习册青岛出版社九年级物理全一册人教版》

15. 探究通电螺线管外部磁场.
小雨在通电螺线管周围放一些小磁针,改变通电螺线管中电流方向,观察到小磁针的指向改变(选填“改变”或“不改变”).
通电螺线管的极性与螺线管中电流方向有关. 在螺线管内插入铁芯,接通电路后发现螺线管吸引的铁屑变多,说明铁芯可以增强螺线管的磁性.

答案： 电流 改变 电流方向 多 增强

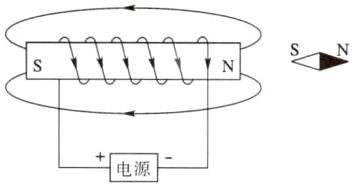

16. 请根据图中磁感线的方向标出通电螺线管、小磁针的 N、S 极,电源的正、负极.

答案：

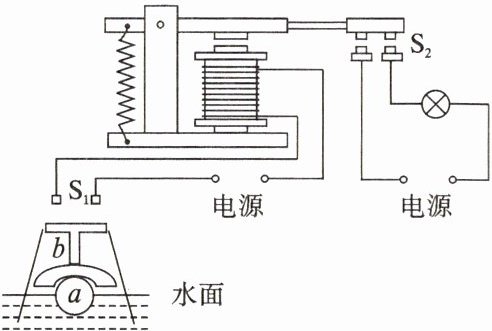

17. 如图所示是水位自动报警装置. 当水位上升时,浮子 a 上升,并推动 b 上升. 当水位达到一定高度时,电磁铁电路接通,电磁铁有磁性,吸引衔铁,电灯电路接通,电灯发光发出警报,警告水位过高.

答案： 有磁性 接通

18. 科学家研究发现：导体中的电流发生变化时会产生电磁感应现象,这种现象叫导体的自感现象. 自感是导体阻碍电流变化的一种属性. 当导体中的电流增大时,导体中的自感电流会阻碍导体的电流增大. 这一现象与惯性现象类似,都表现为对运动状态的阻碍,所以又叫电磁惯性现象.

(1) 将“自感现象”比成“惯性现象”运用的科学方法主要是类比法.
(2) 如图所示的电路中,当滑动变阻器向 A 移动时,线圈中的自感电流方向是N→M(选填“M→N”或“N→M”).

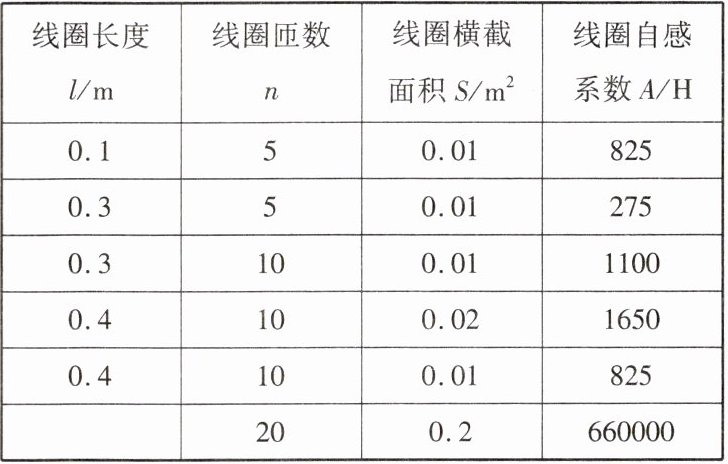

(3) 对于铁材料线圈而言,影响自感系数的因素如下表所示：

| 线圈长度 $ l/m $ | 线圈匝数 $ n $ | 线圈横截面积 $ S/m^2 $ | 线圈自感系数 $ A/H $ |
| 0.1 | 5 | 0.01 | 825 |

| 0.3 | 5 | 0.01 | 275 |
| 0.3 | 10 | 0.01 | 1100 |
| 0.4 | 10 | 0.02 | 1650 |
| 0.4 | 10 | 0.01 | 825 |
| 0.04 | 20 | 0.2 | 660000 |
① 请将表格数据填写完整.
② 线圈自感系数 $ A = k $$\frac{n^{2}S}{l}$,比例系数 $ k = $330 H/m.

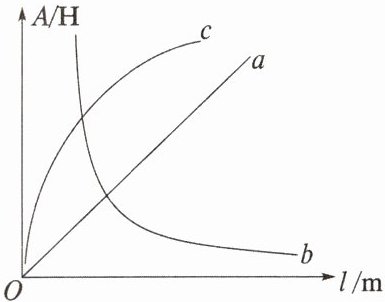

③ 对于一个材料确定,匝数、横截面积确定的线圈而言,其自感系数与线圈长度的关系可以用图像中的图线b来表示.

答案：
(1)类比
(2)N→M
(3)①0.04 ②$\frac{n^{2}S}{l}$ 330 H/m ③b
