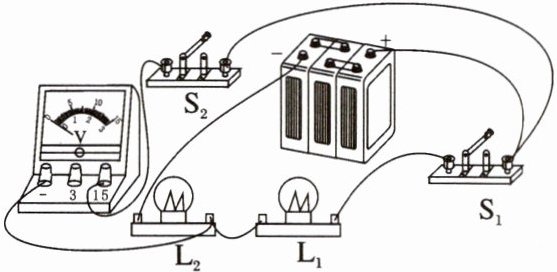

2. 如图所示的电路中,电压表测量的是(A)。


A.$ L_{1} $ 两端的电压
B.$ L_{2} $ 两端的电压
C.电池两端的电压
D.$ L_{1} $ 和 $ L_{2} $ 两端的总电压

答案： A

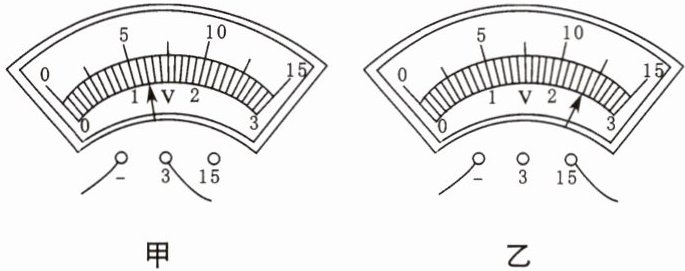

3. 请读出下图中两电压表的示数,甲：1.2V,乙：12V。

答案： 1.2V　12V

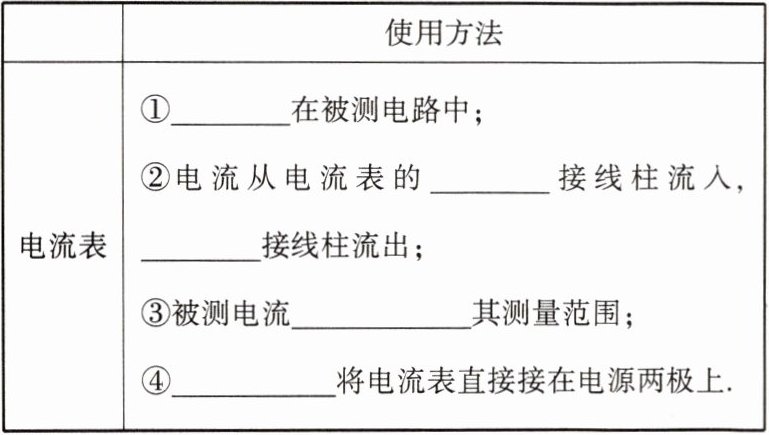

4. 请比较电压表和电流表的使用方法,填写表格。
| | 使用方法 |

| 电流表 | ①串联在被测电路中；
②电流从电流表的正接线柱流入,负接线柱流出；
③被测电流不能超过其测量范围；
④绝对不允许将电流表直接接在电源两极上。 |
| 电压表 | ①并联在被测电路中；
②电流从电压表的正接线柱流入,负接线柱流出；
③被测电压不能超过其测量范围；
④可以直接将电压表接在电源两极上。 |

答案： 串联　正　负　不能超过　绝对不允许
并联　正　负　不能超过　可以

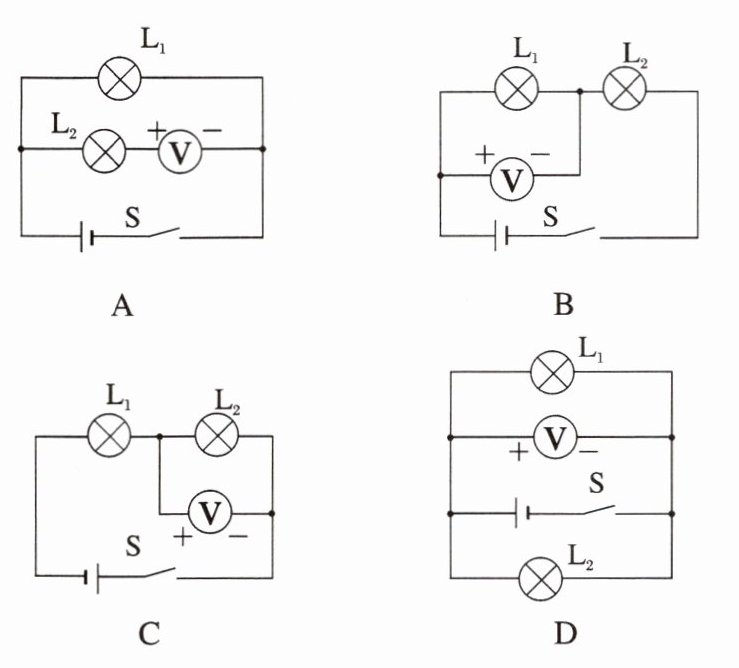

1. 在如图所示的 4 个电路中,当开关 $ S $ 闭合时,能用电压表测出灯 $ L_{2} $ 两端电压的电路是(D)。

答案： D

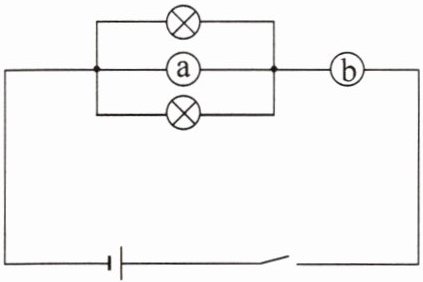

2. 如图所示,$ a $、$ b $ 为正确连接的电流表或电压表,下列说法正确的是(C)。

A.$ a $、$ b $ 均为电压表
B.$ a $、$ b $ 均为电流表
C.$ a $ 为电压表,$ b $ 为电流表
D.$ a $ 为电流表,$ b $ 为电压表

答案： C
