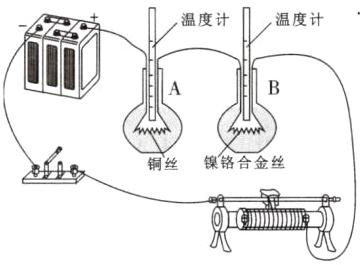

2. 某同学用如图所示的装置研究电流通过导体时产生的热量多少与导体电阻大小的关系。图中两个烧瓶内盛有质量和初温都相同的煤油,温度计显示煤油的温度。两瓶煤油中都浸泡着一段金属丝,烧瓶$A$中的金属丝是铜丝,电阻较小；烧瓶$B$中的金属丝是镍铬合金丝,电阻较大。实验时,该同学想把两段金属丝串联接入电路。

(1) 请你用笔画线作为导线帮他完成电路。
(2) 这样连接的目的是______。
(3) 实验过程中可以观察到$A瓶中温度计的示数小于B$瓶中温度计的示数,这表明______。实验中用温度计上升的示数多少显示产生热量多少,这种研究方法是______法。

答案：
2.
(1)
(2)使通过铜丝和镍铬合金丝的电流相等
(3)电流、通电时间相同时，电阻越大，电流产生的热量越多 转换

3. 电炉子接入电路中时,电炉丝已经烫得不能接触,而与其相连的导线却不怎么热,这是因为导线和电炉子串联在电路中,流过它们的电流相同,而电炉子的电阻比导线的大,根据$Q = I^{2}Rt$可知：电流和通电时间一定时,电流通过导体产生的热量与导体的电阻成正比。所以,电炉丝已经烫得不能接触,而与其相连的导线却不怎么热。

答案： 3. 串 电流 大 电阻

4. 某导体电阻为$8\Omega$,通过电阻的电流为$0.5A$,若工作$10min$,它产生多少热量？

答案： 解：$Q=I^{2}Rt=(0.5\ A)^{2}×8\ \Omega×600\ s=1200\ J$

1. (判断题)有些家用电器使用时间过长,温度过高会影响其使用寿命,我们可以采取在机器上安装散热窗的办法给机器散热。(√)

答案： 1. √

2. 下列用电器中,不属于电热器的是(D)。
A.电热杯
B.电烤箱
C.电饭锅
D.电视机

答案： 2. D
