《2025年同步练习册青岛出版社九年级物理全一册人教版》

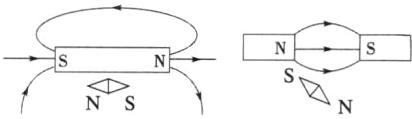

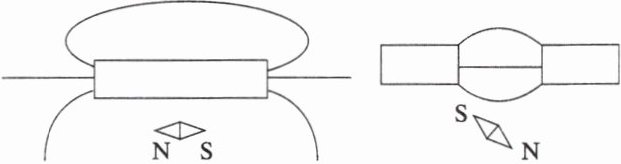

4. 标出下图中的磁感线方向和磁体的N、S极.

答案：

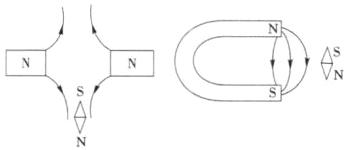

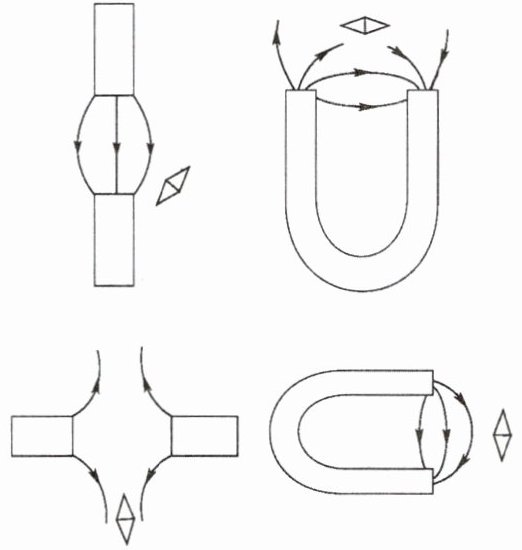

5. 标出下图中的磁体和小磁针的N、S极.

答案：

　　

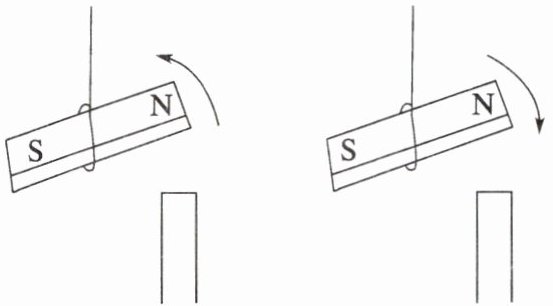

6. 将两根条形磁体用细绳悬挂,再用另外两根条形磁体分别去接近它们的一端,结果出现如图所示的现象. 请在图上标出另外两根条形磁体上端的极性.

答案：

7. 磁感线不仅能描述磁体周围磁场的形状,还能显示磁场的强弱. 我们已经知道条形磁体两端磁性最强. 请你根据对常见磁体周围磁感线的了解,写出磁场强弱与磁感线的关系：磁感线越密的地方磁场越强..

答案： 磁感线越密的地方磁场越强.

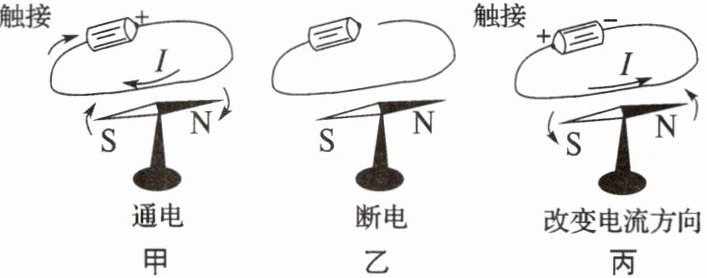

如图所示,在小磁针的上方放一根直导线,请回答问题.

(1) 如图甲所示,当给直导线通电时,发现直导线下方的小磁针发生偏转,这说明通电导线的周围存在磁场.
(2) 比较甲和丙两图,对调电池的两极,再将直导线接触电池通电时,发现直导线下方的小磁针偏转的方向与原来相反,这说明通电导线周围的磁场方向与电流的方向有关.
上述现象是由丹麦物理学家奥斯特在1820年首先发现的. 他是世界上第一个发现电与磁之间存在联系的物理学家.

答案：
(1)通电导线的周围存在磁场
(2)通电导线周围的磁场方向与电流的方向有关　奥斯特
