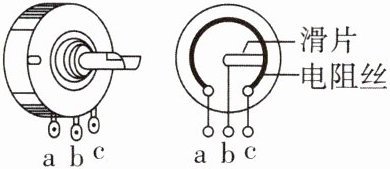

7. 收音机中,有一种叫电位器的变阻器. 电位器的外形及其内部构造如图所示. 图中 a、b、c 3 个焊接点相当于变阻器的 3 个接线柱. 使用电位器时,只把 a 和 b 接入电路,当顺时针旋动滑片时,电路中的电流值(C)。

A.变大
B.不变
C.变小
D.无法确定

答案： C

8. 两电阻并联后接入原电路,则电路中的总电流(A)。
A.变大
B.不变
C.变小
D.无法确定

答案： A

9. 有两个电阻 $ R_1 = 4 \Omega $,$ R_2 = 6 \Omega $. 如果把它们串联在电路中,通过它们的电流分别为 $ I_1 $、$ I_2 $,它们两端的电压分别为 $ U_1 $、$ U_2 $,则 $ I_1 : I_2 $ 和 $ U_1 : U_2 $ 分别为(D)。
A.2:3 2:3
B.2:3 1:1
C.1:1 1:1
D.1:1 2:3

答案： D

10. 如图所示的电路中,若开关 S 闭合,灯 $ L_1 $、$ L_2 $ 均不亮. 某同学用一根导线去查找电路故障,当他用导线连接 $ L_1 $ 两端时,两灯仍不亮；当导线连接 $ L_2 $ 两端时,$ L_1 $ 亮、$ L_2 $ 不亮. 由此可以判断(B)。

A.灯 $ L_1 $ 断路
B.灯 $ L_2 $ 断路
C.灯 $ L_1 $ 被短接
D.灯 $ L_2 $ 被短接

答案： B

11. 下列说法正确的是(ABC)。
A.同一导体两端的电压越大,通过导体的电流也越大
B.导体的电阻是导体本身的一种性质,与电流、电压无关
C.串联电路总电阻等于各部分电路电阻之和
D.并联电路总电阻等于各支路用电器电阻的倒数之和

答案： ABC

12. 如图所示的电路中,电源电压恒定不变. 当开关 S 闭合时,下列说法正确的是(CD)。

A.电压表示数变小,电流表示数变小
B.电压表示数变大,灯变亮
C.电压表示数不变,电流表示数不变
D.电压表示数不变,灯亮度不变

答案： CD

13. 如图所示的电路中,电源电压恒为 4.5 V,电流表的测量范围为 0 ~ 0.6 A,电压表的测量范围为 0 ~ 3 V,定值电阻阻值为 5 Ω,滑动变阻器 R 的最大阻值为 50 Ω. 闭合开关 S,移动滑片 P 的过程中,下列说法正确的是(BD)。

A.若滑片 P 向左移,电流表的示数变小
B.若滑片 P 向左移,电压表的示数变小
C.滑动变阻器最大可以接入 50 Ω
D.电流表最小示数为 0.3 A

答案： BD
