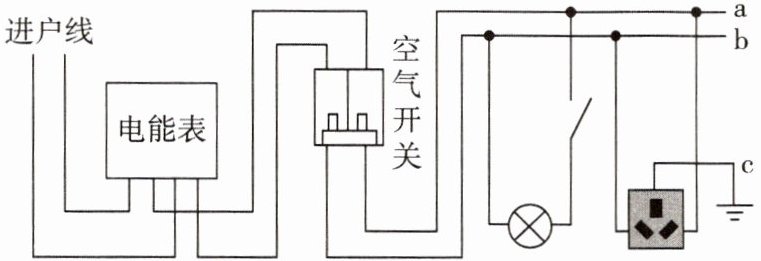

2. 如图为某家庭电路示意图. 关于该家庭电路,下列说法正确的是(C).

A.导线 b 是相线
B.电能表上计数器示数的单位是千瓦
C.空气开关跳闸,原因可能是电路中出现短路
D.正确使用试电笔插入三孔插座的某一孔,氖管灯不亮,该孔一定接中性线

答案： C

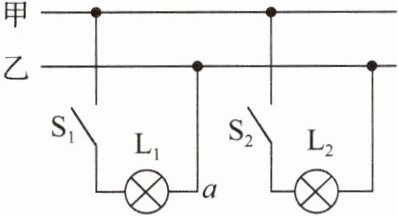

3. 家庭电路的部分电路如图所示(电路连接正确). 根据电路图可以判断甲、乙两根进户线中甲是相线. 只闭合开关$ S_1,$灯$ L_1$正常发光,此时用试电笔接触 a 点,试电笔的氖管不发光(选填“发光”或“不发光”)；再闭合开关$ S_2,$灯$ L_1$马上熄灭,则故障原因可能是灯$ L_2$短路(选填“短路”或“断路”).

答案： 甲 不发光 短路
