14. 根据实物图在线框内画出电路图.

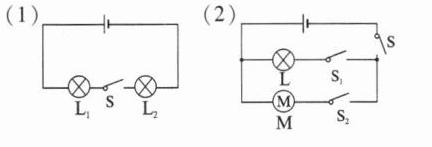

(1)

(2)

答案：

15. 请在如图所示的电路中添加导线, 使灯 $ L_{1} $、$ L_{2} $ 并联, 开关可以同时控制两盏灯, 并画出相应的电路图.

答案：

16. 小红想研究并联电路中开关的位置是否会影响它的控制作用, 于是找来电池组、两盏灯、______、若干 ______ 等仪器进行实验验证.

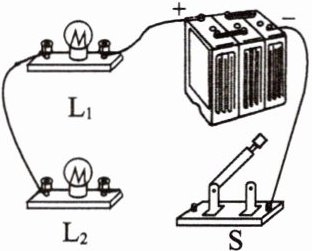

(1) 她首先设计图甲所示的电路, 然后按照电路图把图乙中的实物连接起来. 请你用笔画线代替导线帮她连接实物电路.

(2) 实验过程中, 先把开关放在干路上, 闭合、断开开关, 发现它可以控制 ______; 然后把开关放在一条支路上, 再闭合、断开开关, 发现它可以控制 ______. 分析实验, 她得出结论: 在并联电路中, ______.
(3) 在实验过程中, 她特别注意两个问题: 在连接电路时, 开关应该 ______; 绝对不允许不经过用电器而用导线直接把 ______ 连接起来.

答案：
开关 导线
(1)

(2)整个电路 所在支路 开关的位置可能影响它的控制作用
(3)断开 电源两极
