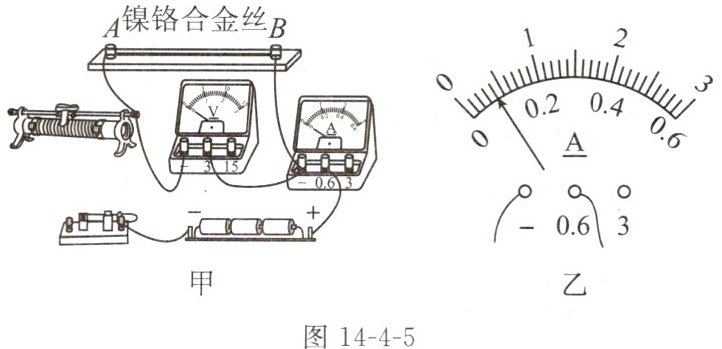

4. [开放探究](2023泰州模拟改编)如图14-4-5甲所示,小明测量接线柱A、B间镍铬合金丝的电阻。

(1)请指出小明在连接图甲电路前,操作中的一处不妥之处:____。
(2)用笔画线代替导线将电路补充完整,使滑动变阻器滑片向右移动时其接入电路的电阻增大。
(3)实验时,将滑动变阻器的滑片从阻值最大处移到最小处的过程中,发现电流表示数逐渐变大,但不超出量程,电压表始终无示数。经检查是电压表出现了故障,故障应是电压表发生了____(选填序号)。
A. 短路
B. 断路
C. 短路或断路
(4)排除故障后,第1次实验中电压表示数为0.5V,电流表的示数如图乙所示,该示数为____A,此时合金丝的电阻为____Ω。

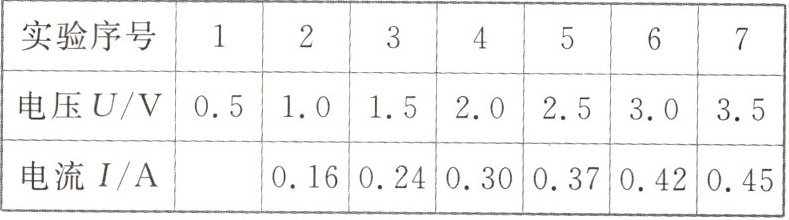

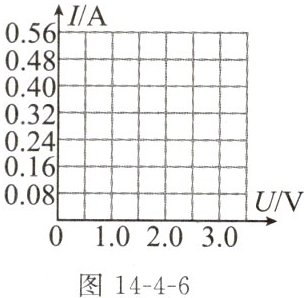

(5)继续实验,根据测量需要及时调换电表量程,测得的数据如下表所示。请在图14-4-6中画出通过该镍铬合金丝的电流随其两端电压变化的关系图像。

|实验序号|1|2|3|4|5|6|7|
|----|----|----|----|----|----|----|----|
|电压U/V|0.5|1.0|1.5|2.0|2.5|3.0|3.5|
|电流I/A| |0.16|0.24|0.30|0.37|0.42|0.45|
(6)请推测若在该合金丝两端加4V的电压,电流表示数最可能为____(填序号)。
A. 0.45A
B. 0.47A
C. 0.52A

答案：

(1)连接电路时开关没有断开
(2)如图所示

(3)B
(4)0.08 6.25
(5)如图所示

(6)B
