《2025年全品学练考九年级物理上册苏科版江苏专版》

1. 下列说法中正确的是 ()
A. 通过两灯的电流相等,则两灯一定是串联的
B. 串联电路各处的电流也可能不相等
C. 并联电路中干路电流一定大于任一支路电流
D. 并联电路各支路中的电流一定相等

答案： C

2. (2024连云港一模)如图13-5-1所示为家用插线板示意图,图中A线接入家庭电路中,B线接台灯,C线接取暖器,两个用电器均正常工作时,A、B、C三处的电流分别为$I_{A}$、$I_{B}$、$I_{C}$,则它们的大小关系正确的是 ()
A. $I_{A}= I_{B}$
B. $I_{B}= I_{A}+I_{C}$
C. $I_{A}= I_{C}+I_{B}$
D. $I_{B}= I_{C}$

答案： C

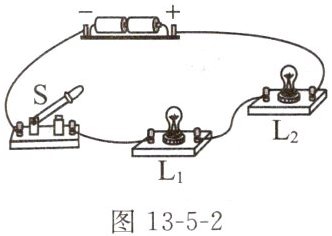

3. (2023宿迁三模)如图13-5-2所示,闭合开关S后,发现灯$L_{2}比L_{1}$亮,则通过两灯的电流$I_{1}与I_{2}$的大小关系是 ()
A. $I_{2}＞I_{1}$
B. $I_{2}= I_{1}$
C. $I_{2}＜I_{1}$
D. 无法确定

答案： B

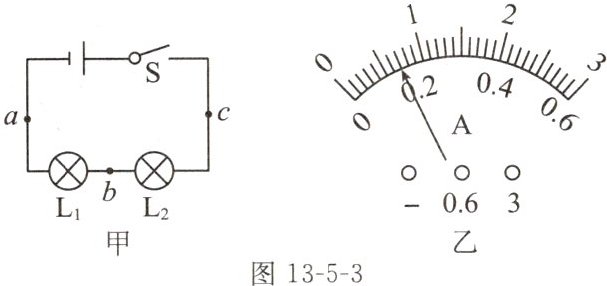

4. 在“探究串联电路的电流特点”的实验中,张虹同学选用两个规格不同的小灯泡设计了如图13-5-3甲所示的串联电路,用一个电流表分别接在a、b、c三处去测量电流。

(1)她按图连接好电路,试触前,发现电流表指针位置如图乙所示,她应该______。
(2)选择好电流表量程后,她先把电流表接在a处,闭合开关后,发现两灯亮度不稳定,电流表指针来回摆动,故障原因可能是______。
A. 某段导线断开
B. 某接线柱处接触不良
C. 某灯泡短路
D. 电流表被烧坏

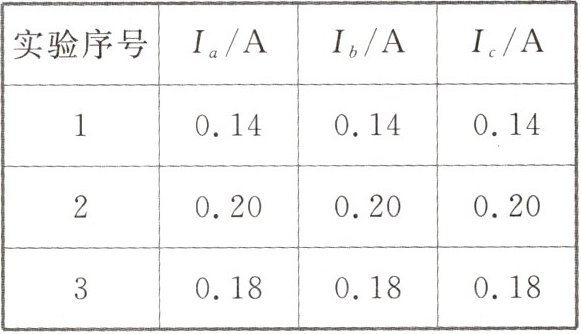

(3)排除故障后,她先后测量了a、b、c三处的电流,又改变灯泡的规格进行了多次实验,其中三次实验的测量数据如下表所示,经过分析可得出结论:______。

(4)张虹同学在实验时发现:灯$L_{2}的亮度比灯L_{1}$的亮度大,则下列分析正确的是______。
A. 通过灯$L_{2}$的电流较大,所以$L_{2}$更亮
B. 电流从电源正极出来先通过灯$L_{2}$,所以$L_{2}$更亮
C. 通过两灯的电流相等,亮度不同是由于两灯规格不同

答案：
(1)对电流表调零
(2)B
(3)在串联电路中,电流处处相等
(4)C

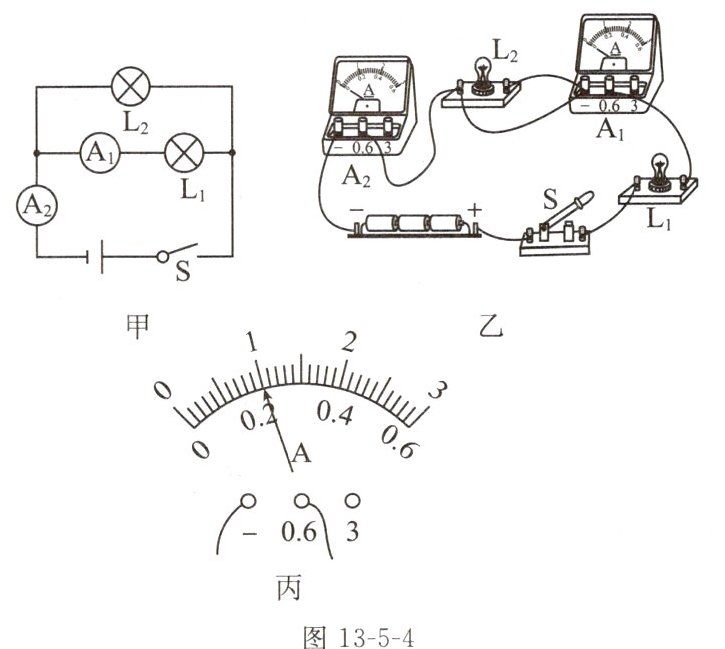

5. (2024南京建邺区校级月考)在探究“并联电路的电流特点”的实验时,小明设计了如图13-5-4甲所示的电路图。链接例2实验点拨

(1)小明按照图甲中的电路连接的实物图如图乙所示,图中有一根导线连接错误,请在错误的导线上画“×”,并补画出正确的导线(导线之间不能交叉)。
(2)在实验过程中,一盏灯突然熄灭,电流表$A_{2}$有示数,电流表$A_{1}$无示数,若电路中只有一处故障,则可能是$L_{1}$______(选填“短路”或“断路”)。

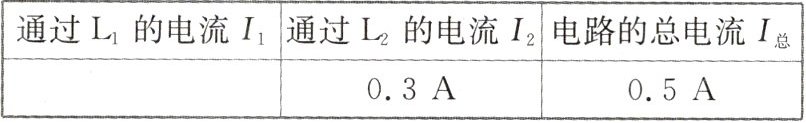

(3)排除故障后,继续实验,测出通过$L_{1}$的电流如图丙所示,电流表的读数是______A,通过实验小明测得的数据如下表所示,通过表中的数据,小明得出结论:在并联电路中,干路电流等于各支路电流之和,你认为这样的结论______(选填“可靠”或“不可靠”),理由是______。

答案：
(1)图略
(2)断路
(3)0.2 不可靠
实验次数太少,结论具有偶然性,应换用不同规格的灯泡进行多次测量
