6. (2022泰州期中)在如图13-5-15所示的电路中,当开关S闭合后,电压表示数为6.3V;当开关S断开时,电压表示数为2.5V。则开关S断开时,灯$L_1$和$L_2$两端的电压分别为 ()

A. 3.8V、2.5V
B. 3.8V、6.3V
C. 2.5V、3.8V
D. 6.3V、2.5V

答案： A

7. (2024宿迁宿城区校级一模)如图13-5-16所示的电路中,闭合开关,电压表$V_1$的示数是6V,电压表$V_2$的示数为8V,若$L_3$两端的电压是$L_1$两端电压的两倍,则电源电压是()

A. 8V
B. 9V
C. 10V
D. 11V

答案： C

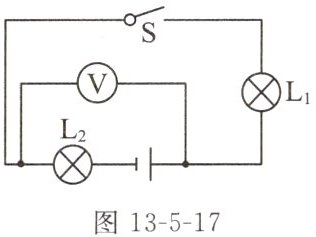

8. (2022无锡期末)如图13-5-17所示电路,电源电压为3V且保持不变。当闭合开关S时,电压表的示数为1V,则灯$L_2$两端的电压为______V;若断开开关S,则灯$L_2$将______(选填“不能发光”或“仍能发光”),电压表的示数将______(选填“变大”“变小”或“不变”)。

答案： 2 不能发光 变大

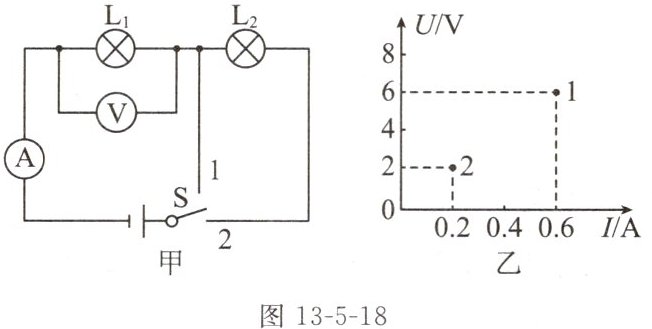

9. 如图13-5-18甲所示电路中,当开关S由接1转到接2时,电压表示数的变化情况如图乙所示,则灯泡$L_2$两端的电压是______V,电源电压是______V,若此时灯泡$L_2$断路,则电压表的示数为______V。

答案： 4 6 0

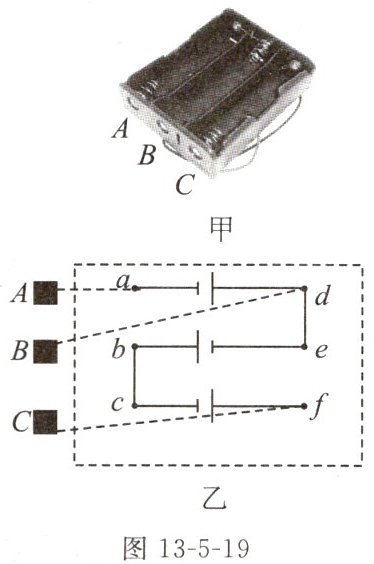

10. [科学思维](2023苏州姑苏区月考)如图13-5-19甲所示的电池盒,盒外有三个接线柱A、B、C;盒内有三个1.5V电池的插槽,六个接触点a、b、c、d、e、f。现将三节干电池(用符号表示)连接起来组成一个电源,如图乙所示(图中虚线为已连接好的导线),选接盒外不同接线柱,可从该电池盒获得不同的输出电压,则()

A. AC间电压为4.5V(A为正极,C为负极)
B. BC间电压为3V(B为正极,C为负极)
C. AB间电压为1.5V(A为正极,B为负极)
D. CA间电压为4.5V(C为正极,A为负极)

答案： D
