《2025年全品学练考九年级物理上册苏科版江苏专版》

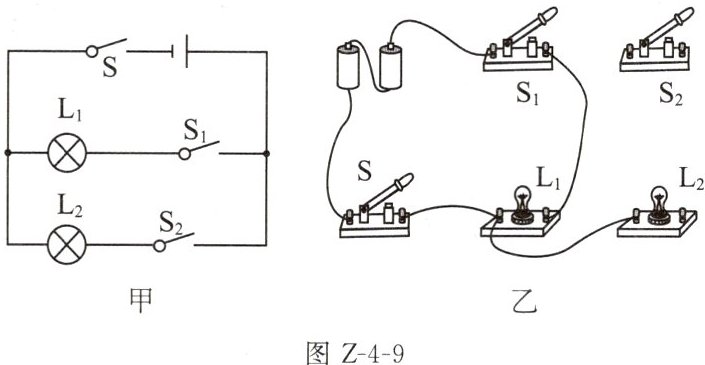

9. (2024南通崇川区校级月考)根据图Z-4-9甲所示的电路图,请你用笔画线代替导线完成图乙中实物的连接。

答案：
如图所示

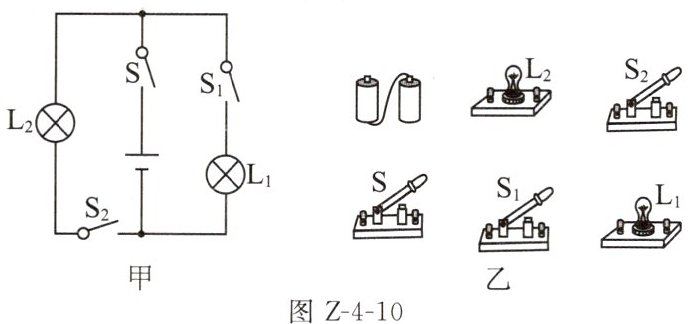

10. (2022扬州期中)请按照如图Z-4-10甲所示的电路图,完成如图乙所示实物图的连接。(导线不能交叉)

答案：
如图所示

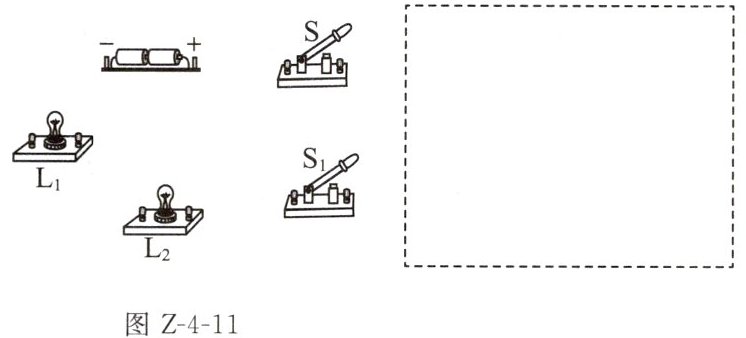

11. 请你根据要求连接图Z-4-11中的实物电路,并在虚线框中画出其对应的电路图。
要求:①$L_{1}$、$L_{2}$两灯并联。
②S控制整个电路。
③$S_{1}只控制灯泡L_{1}$。

答案：
如图所示

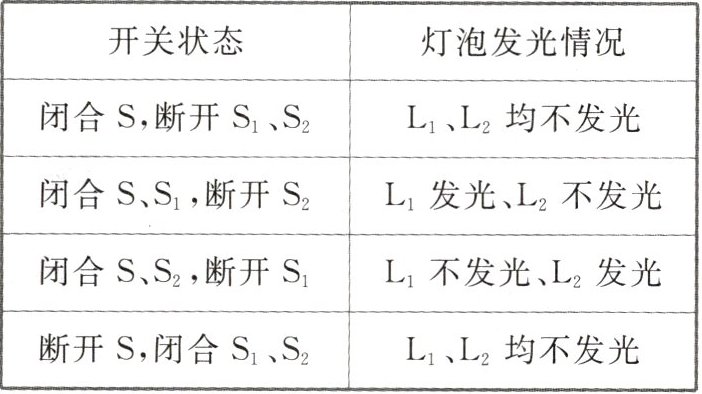

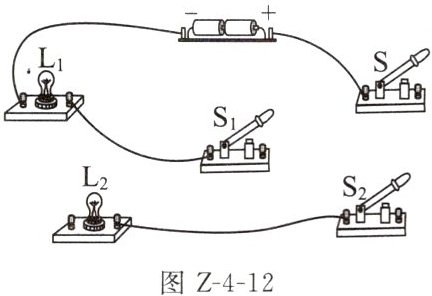

12. 请根据下表中给出的信息,用笔画线代替导线将图Z-4-12中的实物电路连接完整。

答案：
如图所示

13. (2023泰州兴化月考)如图Z-4-13所示电路中,A、B、C、D是四个接线柱。请你用笔画线代替导线连接接线柱,使灯$L_{1}$、$L_{2}$并联。

答案：
如图所示

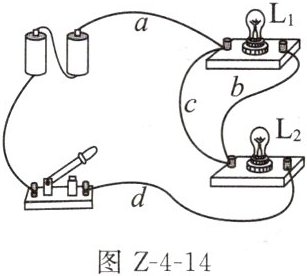

14. 如图Z-4-14所示,闭合开关后,两个灯泡的发光情况是______。要使电路中两灯串联,只要拆除导线______即可。要使电路中两灯并联,只要将导线______与$L_{2}相连的一端改接到L_{2}$的另一端即可。

答案： $L_{1}$不发光，$L_{2}$发光 $c$ $b$

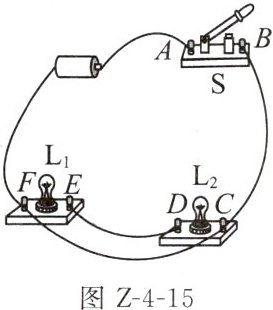

15. 如图Z-4-15所示是某同学连接的电路,在某些接线柱间去掉或接上一些导线,可使两盏灯分别组成串联或并联电路。

(1)若不改变接线而直接闭合开关,会出现______现象。
(2)成为串联电路最简单的方法是______。
(3)成为并联电路最简单的方法是______。

答案：
(1)短路
(2)去掉$FC$间的导线
(3)将$BC$间的导线改接到$BD$间(合理即可)
