《2025年全品学练考九年级物理上册苏科版江苏专版》

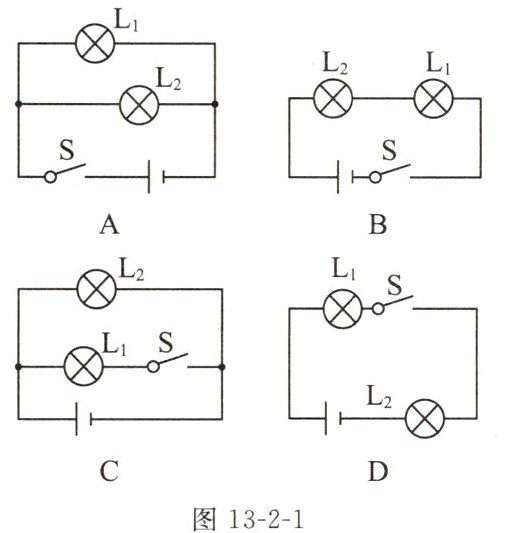

1. (2024无锡期中)如图13-2-1所示电路中,开关能同时控制两盏灯,且一盏灯的灯丝断了后,不影响另一盏灯的工作的电路是 (

)

答案： A

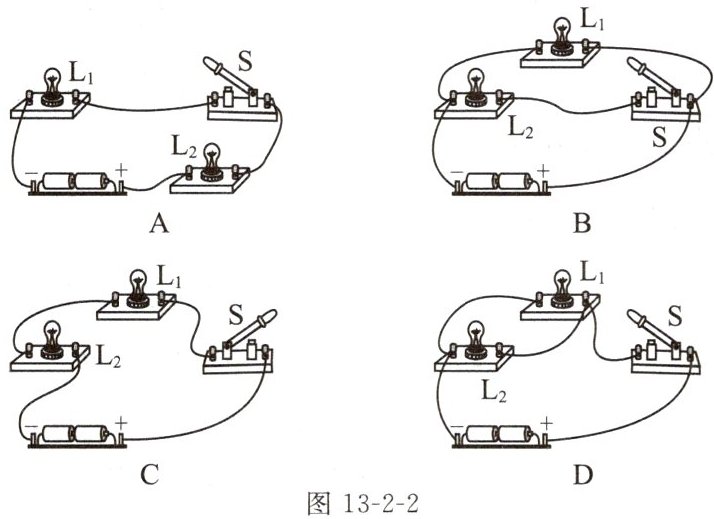

2. 如图13-2-2所示,开关能够同时控制两盏灯且两灯发光情况互不影响的电路是 (

)

答案： D

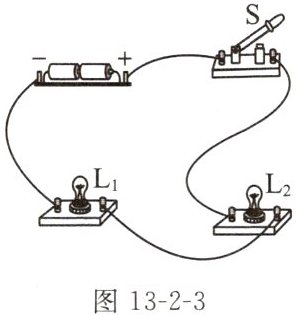

3. (2023南通启东月考)如图13-2-3所示,把两个小灯泡串联接入电路研究串联电路的特点。

(1)在连接电路时,开关必须____;闭合开关,可观察到两灯泡____,断开开关,两灯泡____。改变开关的位置,其控制作用____。
(2)在灯座上拧下其中一个灯泡,闭合开关,可观察到另一灯泡____(选填“发光”“不发光”“变亮”或“变暗”)。
(3)以上现象说明了串联电路中各用电器______(选填“相互影响”或“互不影响”),各用电器____(选填“能”或“不能”)独立工作。

答案：
(1)断开 发光 不发光 不变
(2)不发光
(3)相互影响 不能

4. (2023常州月考)如图13-2-4所示,把两个小灯泡并联接入电路研究并联电路的特点。
(1)将开关S、$S_1、$$S_2$都闭合时,____能发光;如果将开关S、$S_1、$$S_2$都断开,拧去灯泡$L_1,$再将开关S、$S_1、$$S_2$都闭合,____能发光。通过以上现象,说明了并联电路中各用电器____(选填“能”或“不能”)独立工作。
(2)写出下列几种情况下,灯泡$L_1$和灯泡$L_2$的发光情况:
①将开关S闭合$,S_1、$$S_2$断开时,____。
②将开关S、$S_1$闭合$,S_2$断开时,____。
③将开关S、$S_2$闭合$,S_1$断开时,____。
④将开关$S_1、$$S_2$闭合,S断开时,____。
(3)总结:并联电路中各用电器____(选填“能”或“不能”)独立工作;并联电路中,干路中的开关控制______,支路中的开关控制______,开关在干路和支路上的控制作用____。

答案：
(1)$L_{1}$、$L_{2}$ $L_{2}$ 能
(2)①$L_{1}$和$L_{2}$不发光
②$L_{1}$发光、$L_{2}$不发光
③$L_{2}$发光、$L_{1}$不发光 ④$L_{1}$和$L_{2}$不发光
(3)能 整个电路 所在支路 不同

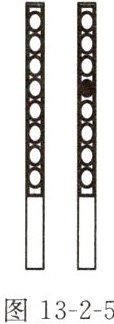

5. (2023苏州姑苏区一模)小华用普通灯泡制作了一根发光棒,如图13-2-5所示。闭合开关,众小灯齐发光;一段时间后,其中一小灯熄灭,其他灯泡继续发光。关于上述现象,下列猜想中合理的是 ()

A. 该小灯处断路,众小灯串联
B. 该小灯处短路,众小灯串联
C. 该小灯处短路,众小灯并联
D. 以上情况都有可能

答案： B
