9. (2024南京校级月考)如图14-4-13所示,电源电压保持不变,开关S闭合后,灯$L_{1}$、$L_{2}$都能正常工作,甲、乙两个电表的示数之比是2:3,下列说法正确的是()

A. $L_{1}与L_{2}$并联
B. $L_{1}与L_{2}$电阻之比是1:2
C. 甲和乙都是电流表
D. 甲是电流表,乙是电压表

答案： B

10. (2024南京建邺区校级月考)两只定值电阻,甲标有“10Ω 1A”字样,乙标有“15Ω 0.6A”字样,把它们串联在同一电路中,电路中允许通过的最大电流为____A,两端允许加的最大电压为____V。

答案： 0.6 15

11. (2024常州模拟)如图14-4-14所示为某电阻触摸屏的内部电路结构简化图,其中AB为电阻膜片,触摸点P将电阻膜片分为AP、PB两部分,这两部分是____(选填“串联”或“并联”)的。触摸点P左右滑动时AP、PB两端电压发生变化。电源电压不变,当触摸点P水平向右滑动时,通过AP段电阻膜片的电流____,其两端的电压____(后两空均选填“变大”“不变”或“变小”)。

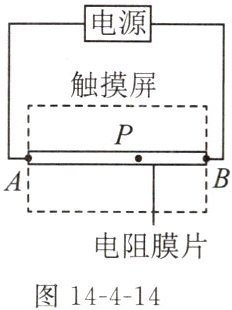

答案： 串联 不变 变大

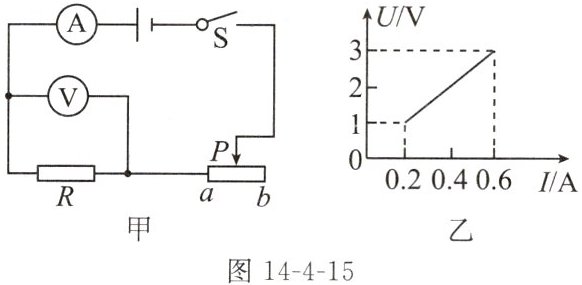

12. (2023扬州广陵区月考)如图14-4-15甲所示,电源电压保持不变,闭合开关时,滑动变阻器的滑片P从b端滑到a端,电压表示数U与电流表示数I的变化关系如图乙所示。请你计算滑动变阻器的最大阻值是____Ω。

答案： 10

13. 如图14-4-16所示电路中,电源电压保持不变,$R_{1}= 20Ω$。闭合开关S,当移动滑动变阻器$R_{2}$的滑片P到中点c处时,电流表的示数为0.4A;当移动滑片P到最左端a点时,电流表示数为0.3A。
(1)滑片P从c点移到a点的过程中,滑动变阻器$R_{2}$两端的电压____(选填“变大”“变小”或“不变”)。
(2)求电源电压和滑动变阻器的最大阻值。

答案：
(1)变大
(2)由电路图可知，闭合开关S，滑动变阻器$R_{2}$与$R_{1}$串联，电流表测电路中的电流，移动滑动变阻器$R_{2}$的滑片P到中点c处时，由串联电路电阻规律及$I=\frac {U}{R}$可得，电源电压：$U=I_{1}(R_{1}+\frac {1}{2}R_{2})=0.4A×(20Ω+\frac {1}{2}R_{2})$①，
移动滑片P到最左端a点时，电源电压：$U=I_{2}(R_{1}+R_{2})=0.3A×(20Ω+R_{2})$②，
联立①②两式，解得$R_{2}=20Ω$，$U=12V$，
所以电源电压为12V，滑动变阻器的最大阻值为20Ω。

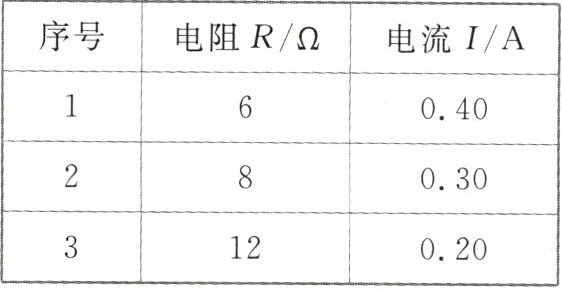

14. [科学思维](2024宿迁宿豫区期末)如图14-4-17所示是小美同学探究“导体的电流与电阻的关系”的电路图。所用实验器材有:电源(6V)、电流表(0~0.6A)、电阻箱(0~999.9Ω)、滑动变阻器(60Ω 1A)、开关、导线若干。实验中记录的数据如下表所示,分析表中数据可知:电阻箱两端的电压为____V。保持上述电压表示数不变,要测量更多组数据,为保证实验顺利完成,电阻箱接入电路的阻值不得小于____Ω,不得超过____Ω。

答案： 2.4 4 40
