《2025年全品学练考九年级物理上册苏科版江苏专版》

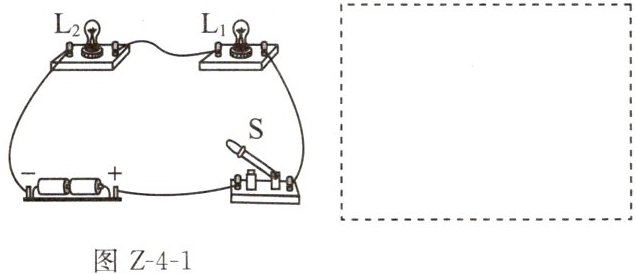

1. (2024南通启东校级月考)请根据如图Z-4-1所示实物电路,在虚线框内画出电路图。(用直尺作图)

答案： 【解析】：先分析实物电路，电流从电源正极出发，经过开关$S$后，依次流过灯泡$L_{1}$、$L_{2}$，最后回到电源负极，两灯泡是串联关系。根据实物电路的连接顺序，用直尺画出对应的电路图，注意电路图的元件符号要规范，导线要横平竖直。
【答案】：按照上述分析画出的电路图（此处因格式限制无法直接绘制，你可根据解析自行用直尺规范画出，电流路径为电源正极→开关$S$→$L_{1}$→$L_{2}$→电源负极的串联电路图）。

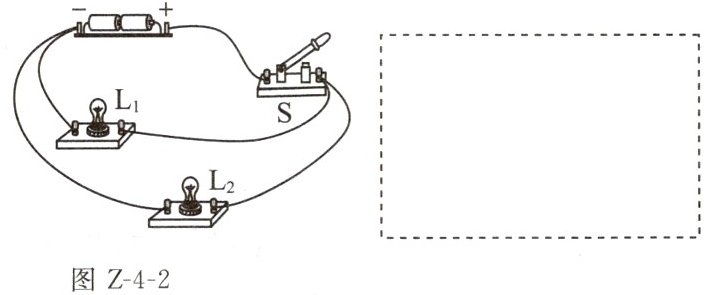

2. (2024南通月考)请在虚线框中画出图Z-4-2对应的电路图。

答案： 【解析】：先分析实物图，电流从电源正极流出，经过开关$S$后，分别流经灯泡$L_{1}$和$L_{2}$，然后汇合流回电源负极，所以$L_{1}$与$L_{2}$是并联关系。根据实物图的连接顺序和电路结构，画出对应的电路图，注意元件符号要规范，导线要横平竖直。
【答案】：按照上述分析画出的电路图（此处因格式限制无法直接绘制，你可根据解析自行绘制规范电路图，两灯并联，开关在干路控制整个电路）。

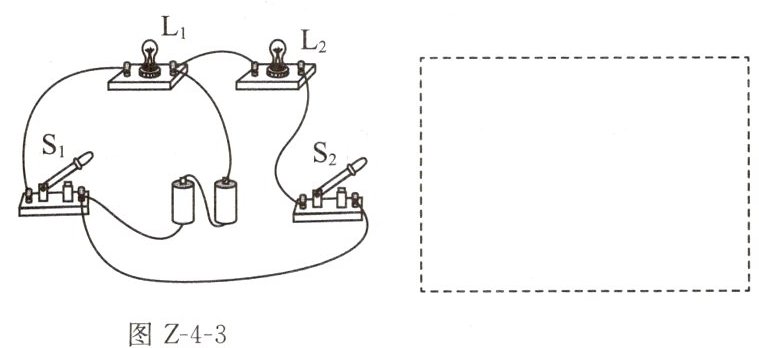

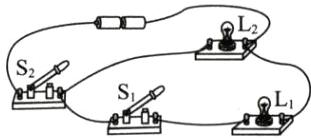

3. (2023苏州模拟)根据如图Z-4-3所示的实物图,在虚线框中画出对应的电路图。

答案：
如图所示

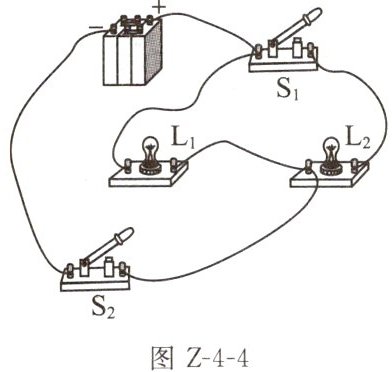

4. (2024无锡宜兴期中)根据如图Z-4-4所示的实物电路在虚线框内画出相应的电路图。

答案：
如图所示

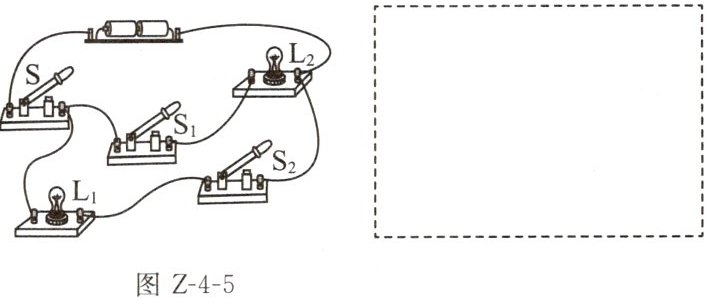

5. 根据如图Z-4-5所示的实物连接图,在虚线框中画出对应的电路图。

答案：
如图所示

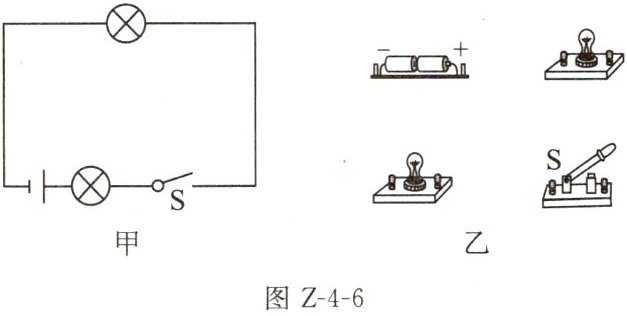

6. 按照如图Z-4-6甲所示的电路图,将图乙中各个元件连接起来。

答案：
如图所示

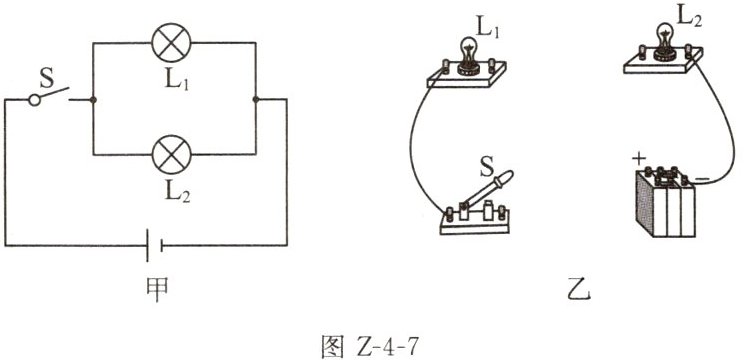

7. 请根据如图Z-4-7甲所示的电路图,将图乙中未连好的电路连接完整。(要求:导线不能交叉)

答案：
如图所示

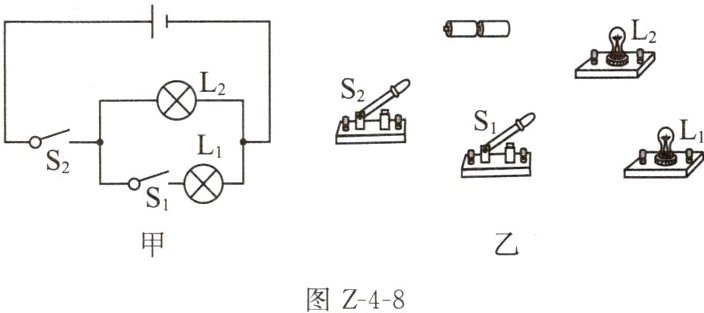

8. (2024无锡江阴期中)请根据图Z-4-8甲电路图,用笔画线代替导线(导线不能交叉),连接好图乙实物图。

答案：
如图所示
