《2025年全品学练考九年级物理上册苏科版江苏专版》

1. 下列关于杠杆的说法中,正确的是 ()
A. 杠杆一定是一根直的硬棒
B. 动力臂就是支点到动力作用点的距离
C. 支点可以在动力作用点与阻力作用点之间,也可以在外侧
D. 杠杆的长度等于动力臂与阻力臂之和

答案： C

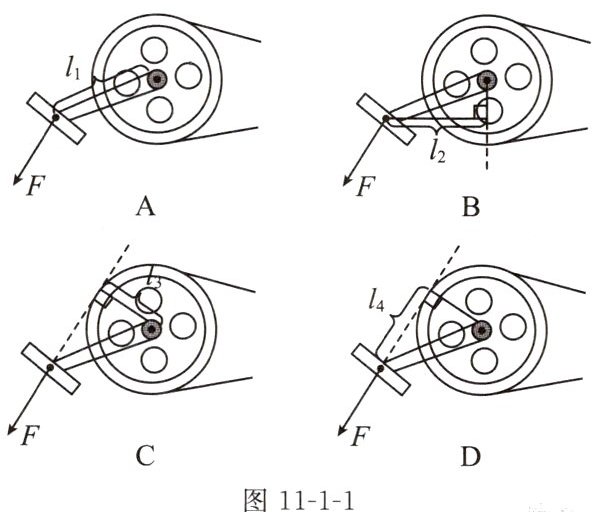

2. 自行车是简单机械的巧妙结合,如图11-1-1所示踏脚用到了杠杆原理。若作用在脚踏板上的力为F,下列图中能正确表示出该力的力臂的是 ()

答案： C

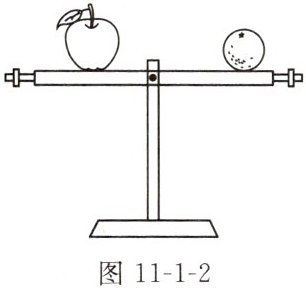

3. (2024宿迁宿豫区月考)如图11-1-2所示,小华用苹果和橘子玩跷跷板。她将苹果、橘子分别放在轻杆的左、右两端,放手后,杆马上顺时针转动起来。使杆转动的力是 ()


A. 苹果的重力
B. 橘子的重力
C. 杆对橘子的支持力
D. 橘子对杆的压力

答案： D

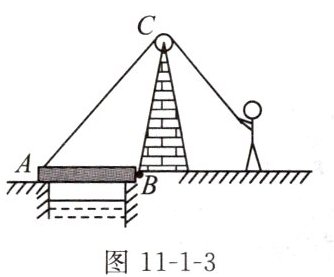

4. 如图11-1-3所示,当抬起护城河上安装的吊桥时,吊桥可抽象成一个____,它的支点是____点,动力作用点是____点,阻力是____。

答案： 杠杆　B　A　吊桥的重力

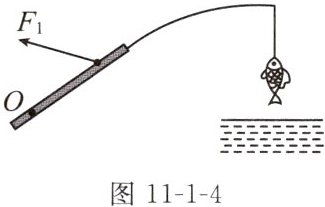

5. (2024徐州沛县校级模拟)如图11-1-4所示鱼杆可视为一个杠杆,请画出杠杆的动力臂$l_{1}$、阻力$F_{2}以及阻力臂l_{2}$。

答案：
如图所示
　　　　　

6. 如图11-1-5所示,工人师傅正在将油桶推上台阶,下列说法正确的是 ()

A. 这不能看成杠杆,因为油桶是圆的
B. 这不能看成杠杆,因为没有支点
C. 这可以看成杠杆,因为满足杠杆的所有条件
D. 这可以看成杠杆,支点就是横截面的圆心

答案： C

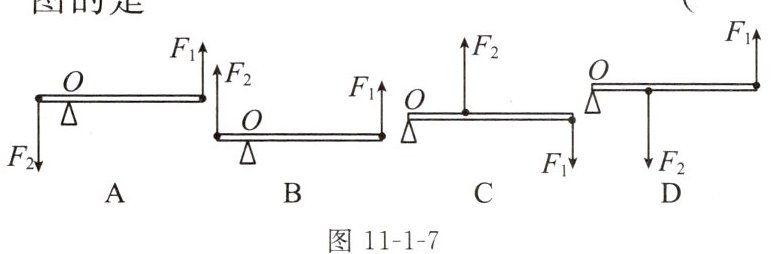

7. (教材素材题)如图11-1-6所示是用开瓶扳手打开瓶盖的情境,开启过程中可将开瓶扳手看作一个杠杆(忽略杠杆所受重力),用“O”表示支点位置,手施加的力为动力$F_{1}$(方向垂直杠杆),杠杆所受阻力为$F_{2}$(方向垂直杠杆),图11-1-7中能表示此时支点、动力和阻力的示意

图的是 ()

答案： D
