《2025年全品学练考九年级物理上册苏科版江苏专版》

1. (2024泰州兴化月考)下列关于生活中的电路说法正确的是 ()
A. 节日装饰用的“满天星”小彩灯,取下一盏,全都熄灭,它们是并联的
B. 教室内一个开关可同时控制两盏灯,这两盏灯是串联的
C. 很多宾馆采用房卡插卡取电,房卡相当于电路中的电源
D. 马路边的路灯,同时亮同时灭,它们是并联的

答案： D

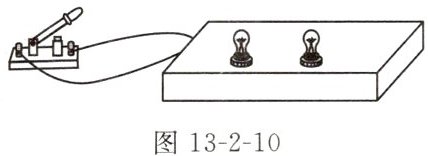

2. (2024泰州靖江校级月考)如图13-2-10所示,纸盒外有两只小灯泡和一个开关,闭合开关两灯都亮,断开开关两灯都不亮。下列判断正确的是 ()

A. 盒内一定有两节电池
B. 盒内一定有电源供电
C. 两只灯泡一定是串联关系
D. 两只灯泡一定是并联关系

答案： B

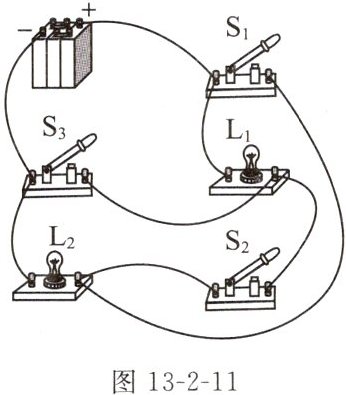

3. (2023南京高淳区一模)如图13-2-11所示的电路中,通过控制开关的闭合与断开,可实现不同方式的连接,以下说法正确的是 (

)
A. 只闭合$S_1、$$S_3,$两灯泡并联
B. 只闭合$S_1、$$S_3,$两灯泡串联
C. 只闭合$S_1、$$S_2,$两灯泡都发光
$D. S_1、$$S_2、$$S_3$闭合,两灯泡串联

答案： A

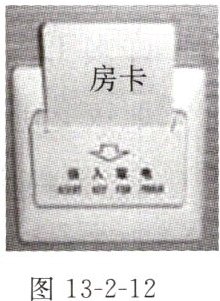

4. (2024南通启东校级月考)如图13-2-12所示为某宾馆的房卡,只有把房卡插入槽中,房间内所有的灯和插座才能有电,房卡的作用相当于一个____(填电路元件),该元件接在房间电路的____(选填“支路”或“干路”)。房间里的电灯、电视、空调等在电路中____(选填“并联”或“串联”)。

答案： 开关 干路 并联

5. [教材素材题](2024南通崇川区校级月考)节日里道路两侧的树上挂有五光十色的彩灯,当一个彩灯熄灭后,其他灯却依然能发光,但如果取下任一个彩灯,整串彩灯都会熄灭,它们是由许多小彩灯____(选填“串联”或“并联”)而成,且这类彩灯灯丝下方有一根与灯丝____(选填“串联”或“并联”)的特殊金属丝,灯丝断裂后,电流从金属丝中通过,因而其他彩灯仍能发光。

答案： 串联 并联

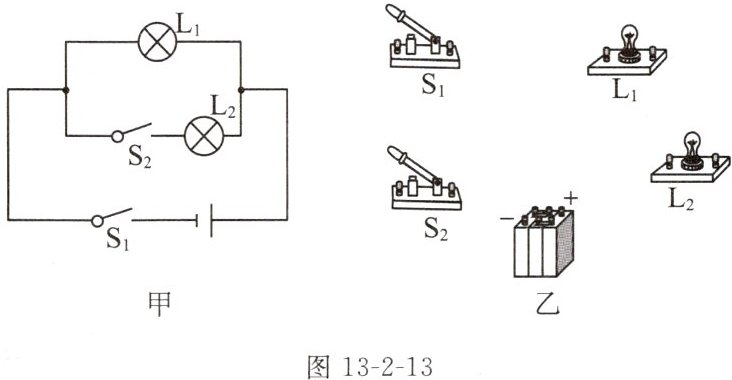

6. (2023南京建邺区月考)请根据如图13-2-13甲所示电路图连接图乙中实物图。链接例2方法指导

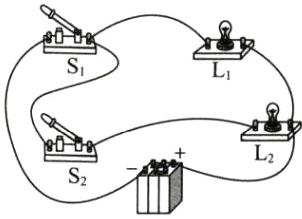

答案：
如图所示

7. [教材素材题](2024南通海门区校级模拟)家用电冰箱的压缩机(—Ⓜ—)由一个温控开关自动控制,冷藏室中的照明灯由电冰箱门控制。请在图13-2-14的虚线框内画出家用电冰箱的电路简图。

答案： 【解析】：
1. 分析题目条件：
压缩机由温控开关自动控制，说明压缩机与温控开关串联。
冷藏室中的照明灯由电冰箱门控制，说明照明灯与门控开关串联。
压缩机和照明灯能独立工作，所以它们是并联关系。
2. 绘制电路图：
先画电源。
然后分别画出压缩机与温控开关串联的支路、照明灯与门控开关串联的支路。
最后将这两条支路并联在电源两端。
【答案】：按照上述分析画出的电路图（由于无法直接绘制图形，你可根据解析自行绘制正确的并联电路图，压缩机与温控开关串联，照明灯与门控开关串联，然后整体并联）。
