《2025年全品学练考九年级物理上册苏科版江苏专版》

1. [生活实际](2024苏州期中)如图3-M-1所示是一款“盲人水杯防溢报警器”,使用时挂在杯壁上即可,其挂扣上有两个金属触点,当杯中水位到达挂扣高度时,报警器会发出蜂鸣声,提示水已盛满,挂扣的作用相当于防溢报警器电路中的()


A. 用电器
B. 导线
C. 电源
D. 开关

答案： D

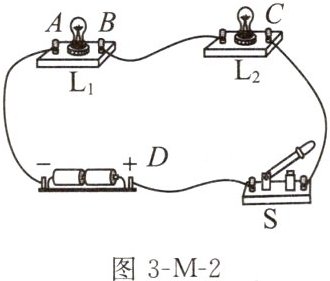

2. [科学推理](2024南京玄武区模拟)如图3-M-2所示电路,闭合开关后,观察到两灯均不亮,他用一根导线去检测电路故障,发现故障仅为$L_{2}$断路,则检测时不可能出现的现象是()
A. 当导线接$A$、$B$两点时,两灯均不亮
B. 当导线接$B$、$C$两点时,灯泡$L_{1}$不亮
C. 当导线接$C$、$D$两点时,两灯均不亮
D. 当导线接$A$、$D$两点时,电源可能被烧坏

答案： B

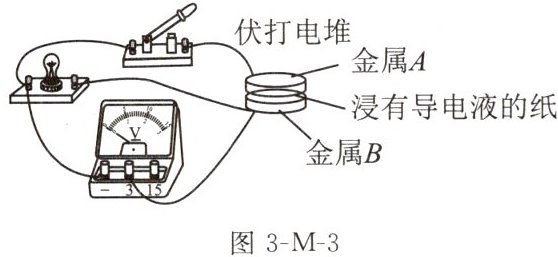

3. [跨学科实践](2024苏州校级期中)小明自制“伏打电堆”并连接了如图3-M-3所示电路。闭合开关,小灯泡发光,电压表指针右偏,下列说法正确的是(

)
A. 金属$B$是电源的负极
B. “伏打电堆”将内能转化为电能
C. 若小灯泡断路,电压表仍有示数
D. 若断开开关,$A$、$B$两金属间没有电压

答案： C

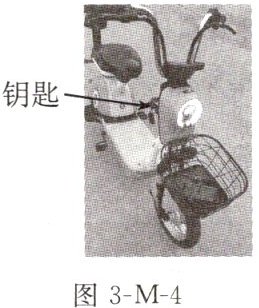

4. [生活实际](2024无锡期中)如图3-M-4所示为人们所喜爱的电动自行车,它具有轻便、节能、环保等特点。只要将图中车钥匙插入锁孔并顺时针旋转一下,车子就通电了,但不会行驶。这车钥匙实质相当于一个______,跨上电动车将右手把向后旋转,车子就能前进,并且向后旋转的角度越大,车速就越大。给电动车充电时,电瓶相当于______(选填“电源”或“用电器”),将______能转化为______能；电动车在转向时,同侧的前后两个转向灯就会同时闪亮、同时熄灭,这两个转向灯在电路中的连接方式为______(选填“串联”或“并联”)。

答案： 开关　用电器　电　化学　并联

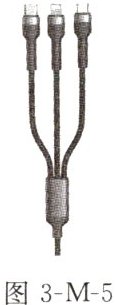

5. [生活实际](2024无锡宜兴期中)如图3-M-5所示是手机充电线的三个插头,可为三部不同类型手机充电。如果用该充电线给三部手机同时充电,那么这三部手机的连接方式是______联；三台手机的充电电压______(选填“相等”或“不相等”)；若拔掉其中一台手机,则通过充电器的总电流将______(选填“变大”“变小”或“不变”)。

答案： 并　相等　变小

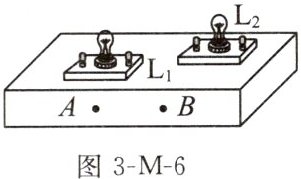

6. [开放性设问](2024南京建邺区期中)如图3-M-6所示的暗盒只能看到灯$L_{1}$、$L_{2}以及盒侧面的两个接线柱A$、$B$,将开关接在$A$、$B$间,闭合开关,两灯均发光,则暗盒内一定有的电路元件为______。
为判断两灯的连接方式,进行了如下操作：
(1)拧下一个灯泡,若另一灯泡______,则两灯串联。
(2)将电压表分别并联在$L_{1}$、$L_{2}$两端,若两次电压表示数不同,则两灯______。若两次电压表示数相同,只需用电压表替换开关接在$A$、$B$间,若电压表的示数______(选填“变大”“变小”或“不变”),则两灯______联。

答案： 电源　
(1)熄灭
(2)串联　变大　串(或不变　并)
