8. 如图 G-1-7 所示电路中,闭合开关 S 后,电压表$V_{1}$的示数为 2.4 V,电压表$V_{2}$的示数为 6 V,则灯$L_{1}$两端的电压为______V,电源电压为______V。

答案： 2.4 6

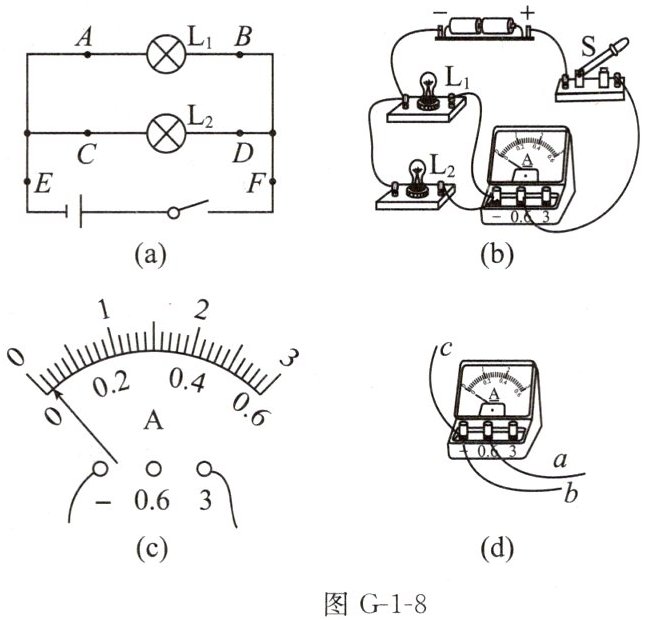

9. (18 分)(2023 无锡锡山区校级月考)在探究并联电路的电流特点时,某班各组同学从甲、乙、丙、丁四种规格的灯中,选取两个并联起来接在相同电源上,组成如图 G-1-8(a)所示的电路。

(1)用电流表测出电路中三个位置的电流来寻找规律,以下选项中取点不合适的是______。
A. E、A、D
B. E、B、C
C. F、C、D
D. F、A、D
(2)小刚组在连接电路时,刚接好最后一根导线,小灯泡就发光了,原因是______。
(3)小明组连接了如图(b)所示的实物电路,此时,电流表测的是通过______(选填“$L_{1}$”“$L_{2}$”或“干路”)的电流。若要测通过灯$L_{2}$的电流,请你在图上只改动一根导线,完成电路的连接(在需改动的导线上打“×”,再画出重新连接后的导线)。
(4)小强组闭合开关,电流表示数如图(c)所示,为了使测量结果准确,他们应该______。
(5)某次测量中,小红发现电流表接线柱上共连接了三根导线,如图(d)所示,其中导线 a 中的电流为 0.2 A,导线 b 中的电流为 0.3 A,则根据电路中的电流特点,导线 c 中的电流为______。

答案：

(1)C
(2)连接电路时开关未断开
(3)干路 如图所示

(4)断开开关，换接电流表小量程
(5)0.1A或0.5A

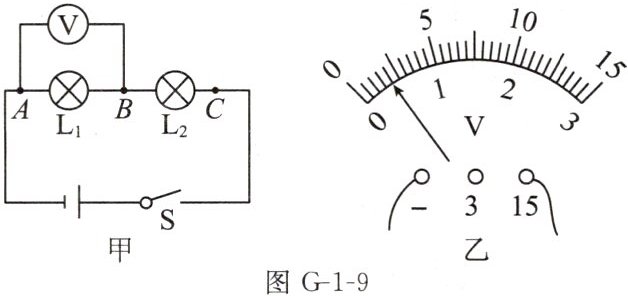

10. (24 分)(2022 苏州期末)同学们为了探究“串联电路的电压关系”,设计的实验电路如图 G-1-9 甲所示。

(1)根据电路图甲,小明进行电路连接,当他连接好最后一根导线时两灯立即发光,小明实验过程中操作不当之处是______。为了使探究得出的结论具有普遍意义,$L_{1}$、$L_{2}$应该选择规格______(选填“相同”或“不同”)的小灯泡。
(2)小明根据图甲正确连接好电路,闭合开关,电压表示数如图乙所示,为了使实验结果更准确,接下来他应该______。
(3)测出$L_{1}$两端的电压后,小明断开开关,准备拆下电压表,改接在 B、C 之间。小聪认为小明的操作太麻烦,只需将与 A 点相连的导线改接到 C 点即可。小聪的办法是否正确? 答:______。理由是______。

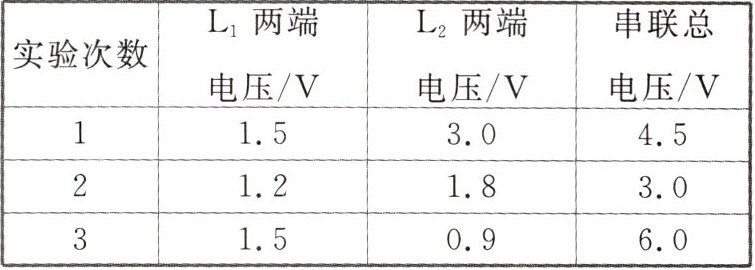

(4)某小组测量完成后,记录了下表所示的数据,分析表格后同学们发现有一个数据记录错误,该数据是______,经过讨论他们发现错误的原因是______,纠正错误后,他们根据表格得出的结论是:______。

答案：
(1)连接电路时，开关没有断开 不同
(2)断开开关，换接电压表的0~3V量程
(3)不正确 电压表的正、负接线柱接反了
(4)0.9 电压表的量程读错
串联电路两端的总电压等于各用电器两端电压之和
