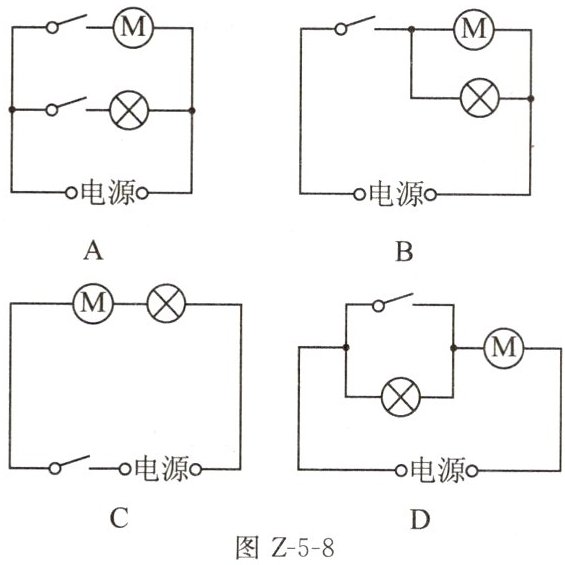

8. (2024 无锡梁溪区校级期中)为了减少炒菜时对油烟的吸入,厨房里常常会安装一台抽油烟机。抽油烟机上面的照明灯和电动机既可以同时工作又可以独立工作。如图 Z-5-8 所示的关于抽油烟机内部电路设计,你认为符合要求的是 (

)

答案： A

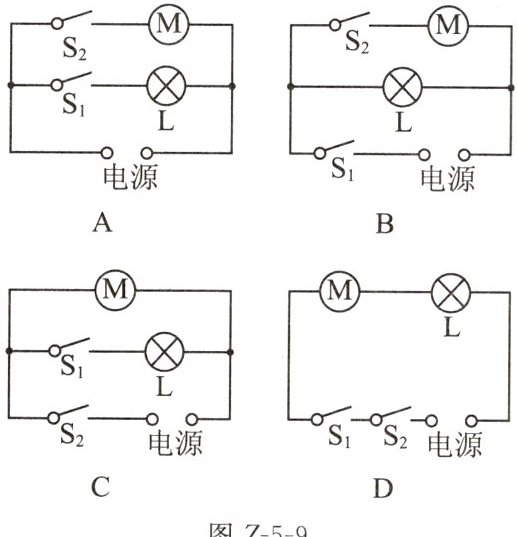

9. (2024 南京秦淮区期中)家用电动窗帘的电路主要由电源指示灯 L 和电动机 M 组成。先闭合开关$S_{1}$,电源指示灯 L 亮;再闭合开关$S_{2}$,电动机 M 工作拉动窗帘。当$S_{1}$断开时,电动机 M 不能工作。如图 Z-5-9 所示的电路中符合上述要求的是 (

)

答案： B

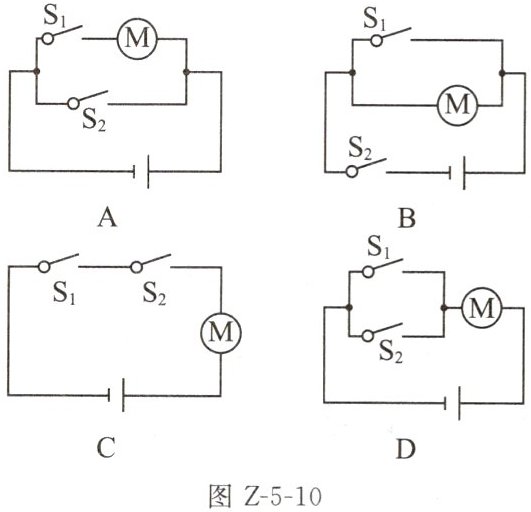

10. (2024 宿迁模拟)喜爱物理的小明想设计一个双钥匙电动安全锁,这里钥匙相当于“开关”,要求是两把钥匙同时使用(开关闭合)才能开锁。如图 Z-5-10 所示的电路图中,符合设计要求的是 (

)

答案： C

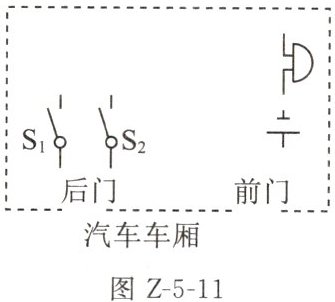

11. 小明同学善于观察生活,并经常从物理学的角度进行研究。一次他在公交车上,发现在车的后门的两侧扶手上,各装有一个按钮(如图 Z-5-11 所示,相当于一个开关),想要下车的乘客只要按下任何一个按钮,装在驾驶台上的电铃都会发声,提醒司机有乘客需要下车。这里面的电路是怎样设计的?请你帮小明同学把图中的各元件符号连接成符合要求的电路图。

答案：
如图所示

12. (2023 扬州江都区校级期中)小明去物理老师办公室问题时,看到办公室里有四盏灯,他拨动开关后发现:每个开关控制两盏灯。请你在如图 Z-5-12 所示的虚线框内画出四盏灯所在电路的电路图。

答案：
如图所示

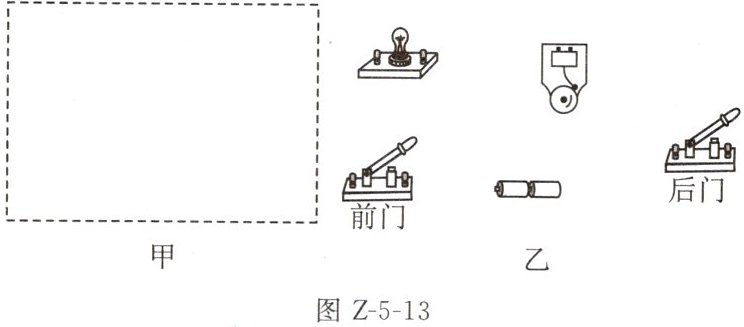

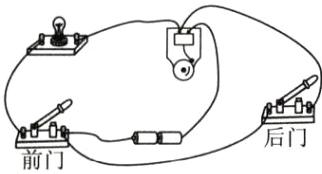

13. 某单位的前门后门各有一个开关,收发室内有一组电池组,一盏灯和一个电铃。请你在图 Z-5-13 甲中设计一个电路,使前门来人,闭合开关铃响、灯亮,后门来人,闭合开关只有铃响。并将如图乙所示的实物元件连成电路。

答案：
如图所示
