8. 霓虹灯招牌“中国农业银行”每个字背后是由许多LED灯串组成的,现发现第4个字“业”熄灭,其他字均正常发光(如图13-2-15所示)。根据这一现象,对发光字背后的灯之间的连接方式判断正确的是 ()

A. “业”这个字的笔画之间一定是串联的
B. “业”这个字的笔画之间一定是并联的
C. “业”这个字与其他字之间一定是串联的
D. “业”这个字与其他字之间一定是并联的

答案： D

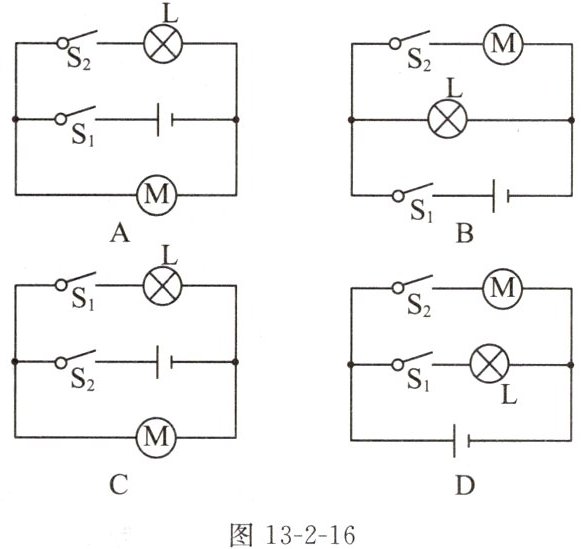

9. (2023徐州模拟)某种电脑键盘清洁器有两个开关,开关$S_1$只控制照明用的小灯泡L,开关$S_2$只控制吸尘用的电动机M。在如图13-2-16所示的四个电路图中,符合上述要求的是链接例3方法指导(

)

答案： D

10. (2024常州溧阳期中)如图13-2-17所示是某取暖器简化工作电路图,图中元件M是装有扇叶能吹风的电动机,元件R通电时会产生热。若只闭合开关$S_1,$取暖器____(选填“只吹风”“吹热风”或“不吹风”)。为了安全起见,取暖器一般都要安装一个跌倒开关S,当跌倒时整个电路断开,则跌倒开关S应安装在图中的____(选填“a”“b”或“c”)处。

答案： 只吹风 a

11. (2023宿迁沭阳校级月考)在如图13-2-18所示的电路中,若要使灯$L_1、$$L_2、$$L_3$串联,则应仅闭合开关____;若只要灯$L_2$发光,则应仅断开开关____;若三个开关均闭合,则发光的灯有____,它们是____联的。链接例4方法指导

答案： $ S_{3} $ $ S_{2} $ $ L_{1} $、$ L_{2} $、$ L_{3} $ 并

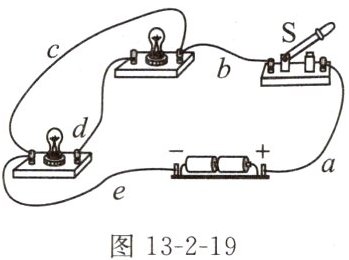

12. 如图13-2-19所示是做“组成串、并联电路”的实验时小明连接的电路,要使两灯泡串联,需要去掉的导线是____。如果要使两个灯泡并联,请改动原电路中的一根导线,使其成为正确的电路(在错误的导线上打“×”,并用笔画线代替导线将正确的补上)。

答案：
c 如图所示

13. (2024扬州邗江区校级月考)如图13-2-20所示,试在两个虚线框内选填“电源”和“开关”的符号,并满足当开关都闭合时两灯组成并联电路。

答案：
如图所示

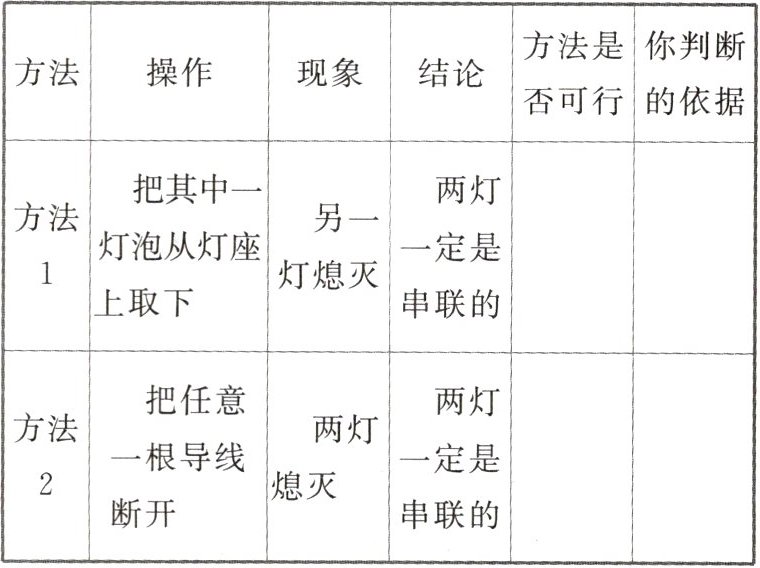

14. [科学推理](2022无锡期末)在某个电路中有两只灯泡,两灯泡都亮,但连线较乱。要判断该电路是串联电路还是并联电路,下列方法是否可行?

答案： 可行 串联电路只有一条电流路径
不可行 断开并联电路的干路导线时，两灯均熄灭
