《2025年全品学练考九年级物理上册苏科版江苏专版》

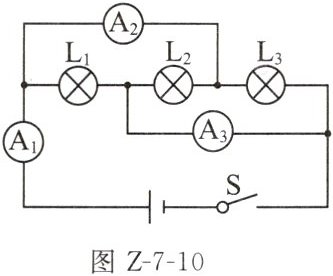

8. (2023 南通海安期中)如图 Z-7-10 所示,当开关 S 闭合后,电流表 $ A_{1} $、$ A_{2} $、$ A_{3} $ 的示数分别为 $ 1.2 \mathrm{~A} $、$ 1 \mathrm{~A} $、$ 0.6 \mathrm{~A} $,则通过 $ L_{1} $ 的电流是______A,通过 $ L_{2} $ 的电流是______A,通过 $ L_{3} $ 的电流是______A。

答案： 0.2 0.4 0.6

9. (2024 南京建邺区期中)如图 Z-7-11 甲所示电路,电源电压恒定。闭合开关 $ S_{1} $、$ S_{2} $,小灯泡 $ L_{1} $、$ L_{2} $ 均发光。电压表 V 的示数为 $ 6 \mathrm{~V} $,电流表 $ A_{1} $ 和 $ A_{2} $ 的指针均如图乙所示。若只断开开关 $ S_{2} $,则电流表 $ A_{1} $、$ A_{2} $ 和电压表 V 的示数变为 (

)
A. $ 1.2 \mathrm{~A}, 0 \mathrm{~A}, 0 \mathrm{~V} $
B. $ 1.5 \mathrm{~A}, 0 \mathrm{~A}, 6 \mathrm{~V} $
C. $ 0.3 \mathrm{~A}, 1.2 \mathrm{~A}, 6 \mathrm{~V} $
D. $ 1.5 \mathrm{~A}, 0.3 \mathrm{~A}, 0 \mathrm{~V} $

答案： A

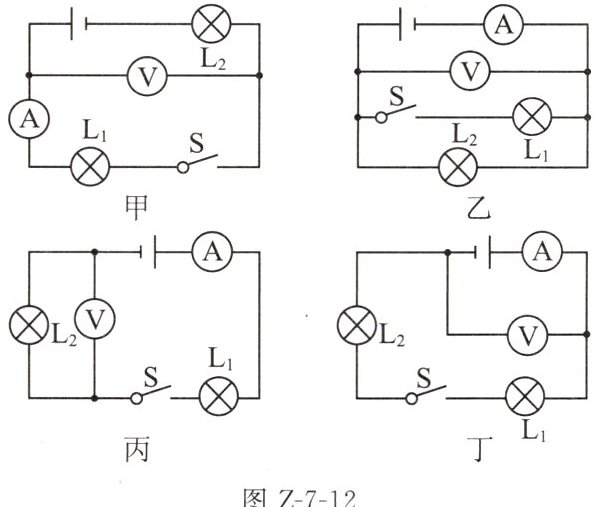

10. (2023 苏州工业园区期中)如图 Z-7-12 所示,各元件完好。开关由闭合到断开,其中电流表或电压表示数不变的电路是 (

)
A. 甲、乙
B. 乙、丁
C. 甲、丙、丁
D. 甲、乙、丁

答案： B

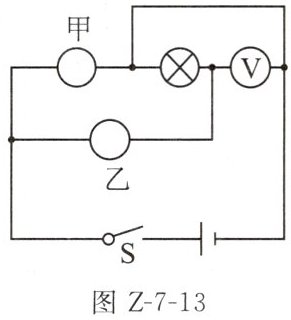

11. (2024 苏州期末)如图 Z-7-13 所示,在甲、乙两个“$ \bigcirc $”内选填“灯泡”和“电流表”的符号,使两灯组成并联电路。

答案：
如图所示

12. (2024 苏州姑苏区校级期中)若要在图 Z-7-14 中 $ a $、$ b $、$ c $ 处接入电流表或者电压表,使两盏小灯泡都能发光,则 $ a $ 接______表,$ c $ 接______表。

答案： 电流 电压

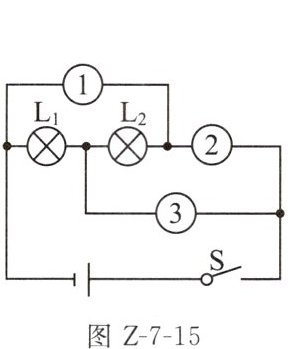

13. 如图 Z-7-15 所示的电路中,1、2、3 是三个电表。闭合开关 S,若灯 $ L_{1} $ 与 $ L_{2} $ 串联,则______是电流表,______是电压表;若灯 $ L_{1} $ 与 $ L_{2} $ 并联,则______是电流表,______是电压表。

答案： 2 1、3 1、3 2

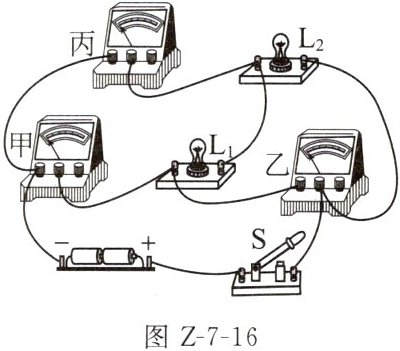

14. (2023 苏州月考)如图 Z-7-16 所示的实物电路中,甲、乙、丙为三个电表(电流表或电压表)。闭合开关 S 后,下列关于甲、乙、丙三个电表的判断,正确的是 ()
A. 若 $ L_{1} $、$ L_{2} $ 同时发光,则甲一定是电流表
B. 若甲、丙是电流表,则 $ L_{1} $ 一定不发光
C. 若甲、乙是电压表,则 $ L_{2} $ 一定不发光
D. 若乙、丙是电流表,$ L_{1} $、$ L_{2} $ 正常发光,则乙、丙两表的示数相同

答案： B
