《2025年全品学练考九年级物理上册苏科版江苏专版》

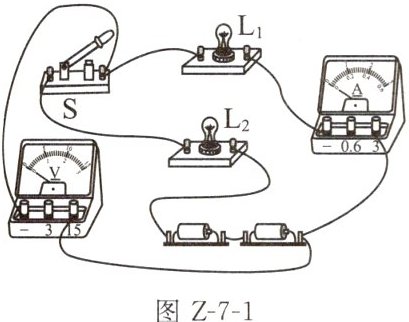

1. (2024 扬州仪征期末)如图 Z-7-1 所示的电路中,闭合开关 S 后,下列说法中正确的是 ()


A. 灯 $ L_{1} $ 和 $ L_{2} $ 并联,电流表测的是 $ L_{1} $ 支路的电流
B. 灯 $ L_{1} $ 和 $ L_{2} $ 并联,电压表测的是电源电压
C. 灯 $ L_{1} $ 和 $ L_{2} $ 串联,电压表测的是 $ L_{1} $ 两端的电压
D. 灯 $ L_{1} $ 和 $ L_{2} $ 串联,电压表测的是 $ L_{2} $ 两端的电压

答案： C

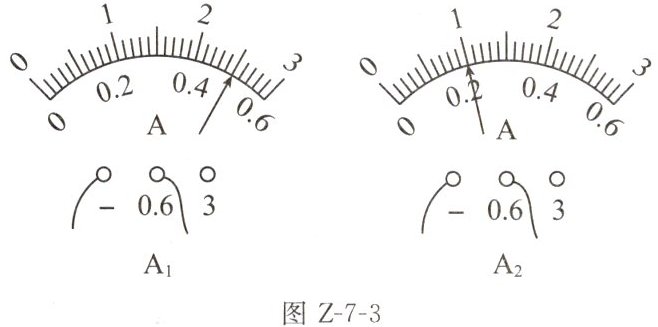

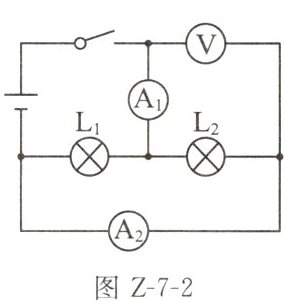

2. 如图 Z-7-2 所示的电路中,闭合开关后,电流表 $ A_{1} $、$ A_{2} $ 的示数分别如图 Z-7-3 所示,则下列说法中正确的是 (

)
A. 灯 $ L_{1} $、$ L_{2} $ 串联
B. 电压表不能测量 $ L_{1} $ 两端的电压
C. 通过灯 $ L_{1} $ 的电流是 $ 0.5 \mathrm{~A} $
D. 通过灯 $ L_{2} $ 的电流是 $ 0.2 \mathrm{~A} $

答案： D

3. (2023 南京鼓楼区校级月考)如图 Z-7-4 所示,开关 S 闭合时,电压表 $ V_{1} $ 的读数为 $ 4 \mathrm{~V} $,电压表 $ V_{2} $ 的读数为 $ 6 \mathrm{~V} $。如果把电压表 $ V_{1} $ 换成电流表 $ A_{1} $,电压表 $ V_{2} $ 换成电流表 $ A_{2} $,电流表 A 换成电压表 V,则电压表的读数为()

A. $ 10 \mathrm{~V} $
B. $ 6 \mathrm{~V} $
C. $ 4 \mathrm{~V} $
D. $ 2 \mathrm{~V} $

答案： A

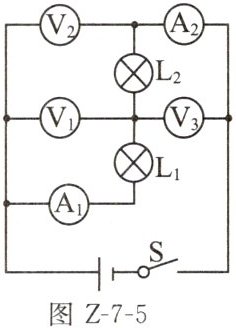

4. (2023 南京模拟)如图 Z-7-5 所示电路,当开关 S 闭合时,电压表 $ V_{1} $、$ V_{2} $、$ V_{3} $ 的示数分别为 $ U_{1} $、$ U_{2} $、$ U_{3} $,电流表 $ A_{1} $、$ A_{2} $ 的示数分别为 $ I_{1} $、$ I_{2} $(所有电表的读数均不为零),那么下列关系式正确的是 ()

A. $ U_{2}= U_{1}= U_{3} ; I_{1}= I_{2} $
B. $ U_{2}= U_{1}+U_{3} ; I_{1}= I_{2} $
C. $ U_{3}= U_{1}+U_{2} ; I_{1}= I_{2} $
D. $ U_{3}= U_{1}+U_{2} ; I_{1}＞I_{2} $

答案： B

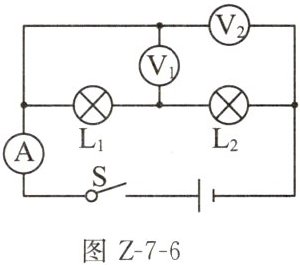

5. 如图 Z-7-6 所示电路中,灯泡 $ L_{1} $ 和 $ L_{2} $ 是______(选填“串联”或“并联”)连接的,开关 S 闭合时,电流表的示数是 $ 0.2 \mathrm{~A} $,电压表 $ V_{1} $、$ V_{2} $ 的示数分别为 $ 1.2 \mathrm{~V} $ 和 $ 2.8 \mathrm{~V} $,则通过 $ L_{1} $ 的电流是______A,$ L_{2} $ 两端的电压是______V。

答案： 串联 0.2 1.6

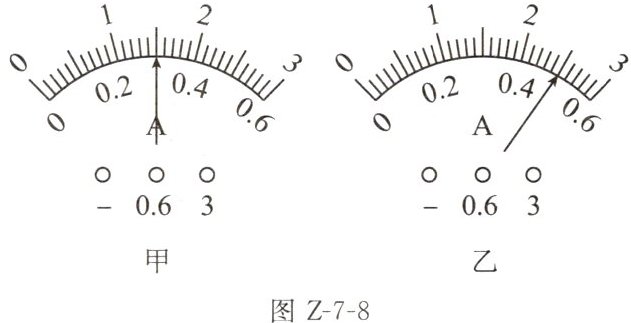

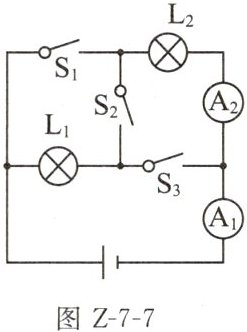

6. (2024 南京鼓楼区期中)如图 Z-7-7 所示电路,当开关______闭合,其他开关断开时,灯 $ L_{1} $、$ L_{2} $ 并联,电流表 $ A_{1} $、$ A_{2} $ 的示数分别如图 Z-7-8 甲、乙所示,则通过灯泡 $ L_{1} $ 的电流是______A;只闭合开关 $ S_{1} $、$ S_{2} $ 时,灯______发光;当开关______同时闭合时,会造成电源短路,应坚决避免。

答案： $ S_{1} $、$ S_{3} $ 1 $ L_{2} $ $ S_{1} $、$ S_{2} $、$ S_{3} $

7. 如图 Z-7-9 所示电路,电源电压为 $ 5 \mathrm{~V} $。闭合开关 $ S_{1} $、断开 $ S_{2} $ 时,电压表的示数是______V;当同时闭合开关 $ S_{1} $、$ S_{2} $ 时,电流表的示数是 $ 0.3 \mathrm{~A} $,电压表的示数为______V,通过 $ L_{1} $ 的电流是______A,$ L_{2} $ 两端的电压是______V。

答案： 0 5 0.3 5
