《2025年全品学练考九年级物理上册苏科版江苏专版》

(1)电路的组成
如图所示,在手电筒的完整电路中,干电池是____,金属带是____,外壳上的按钮是____,小灯泡是____。小灯泡发光时,电路中电流的方向是从电源的____极流出,经小灯泡回到____极
(2)短路及危害
如图所示,进行电路连接时,连接电池盒两极的导线绝不允许以任何方式____相连,以免造成电源____,损坏电源
(3)电路的状态
如图所示,电路处于____(选填“通路”“断路”或“短路”)状态,此时电路中____(选填“有”或“无”)电流,灯泡____(选填“会”或“不会”)发光
(4)电路的状态
如图所示,电路处于____(选填“通路”“断路”或“短路”)状态,会造成____(选填“电源”或“灯泡”)损坏,要使其成为正确的电路,只需要拆掉图中标注的____号导线
(5)并联电路的应用
如图所示,给冰箱提供电能的电源是____电源,照明灯与压缩机的连接方式是____(选填“串联”或“并联”)。冰箱门关闭后,门控开关应该处于____状态;当冰箱里的温度高于设定温度时,温控开关会自动____(后两空均选填“断开”或“闭合”)

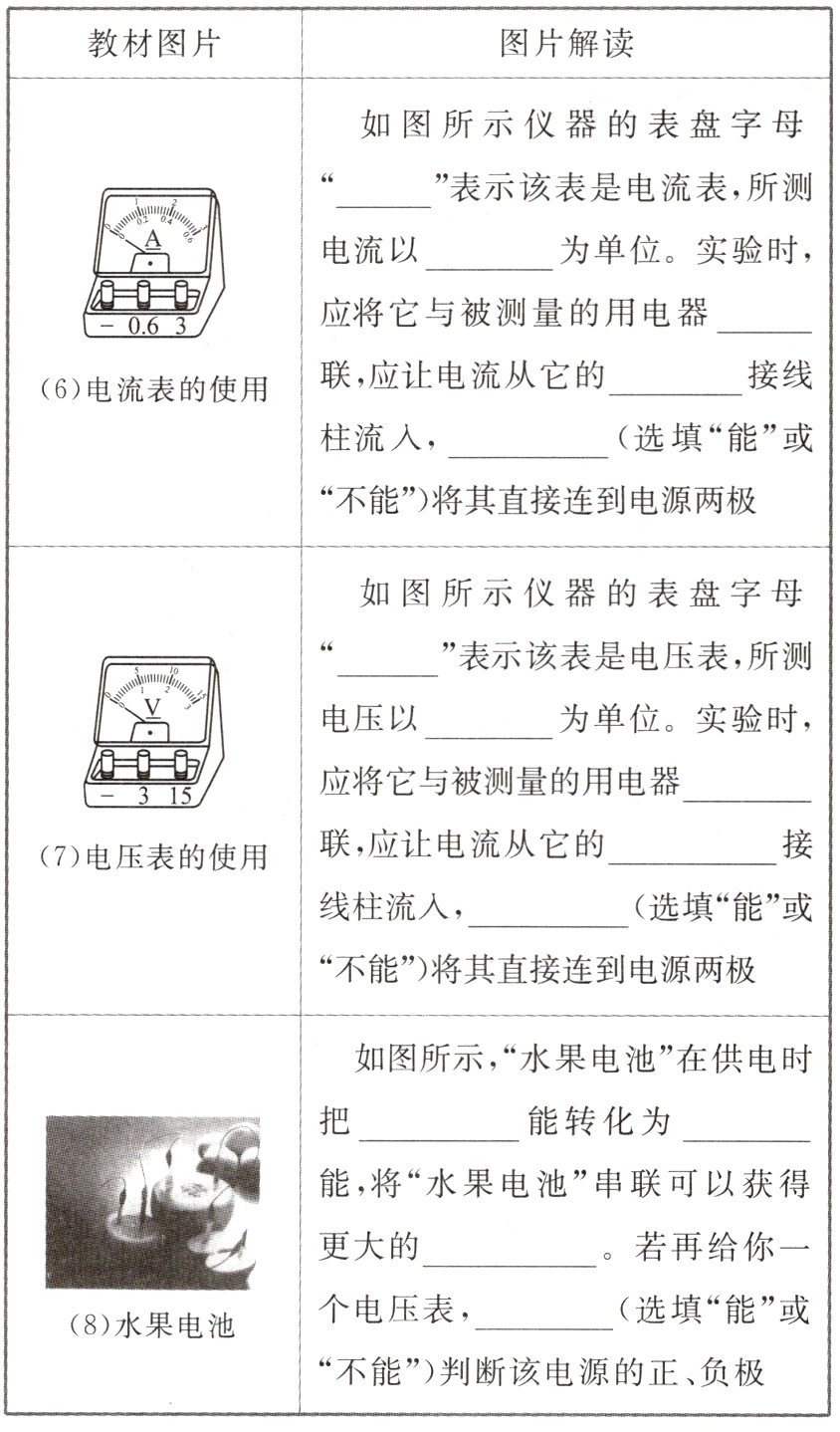

(6)电流表的使用
如图所示仪器的表盘字母“____”表示该表是电流表,所测

电流以____为单位。实验时,应将它与被测量的用电器____联,应让电流从它的____接线柱流入,____(选填“能”或“不能”)将其直接连到电源两极
(7)电压表的使用
如图所示仪器的表盘字母“____”表示该表是电压表,所测电压以____为单位。实验时,应将它与被测量的用电器____联,应让电流从它的____接线柱流入,____(选填“能”或“不能”)将其直接连到电源两极
(8)水果电池
如图所示,“水果电池”在供电时把____能转化为____能,将“水果电池”串联可以获得更大的____。若再给你一个电压表,____(选填“能”或“不能”)判断该电源的正、负极

答案：
(1)电源 导线 开关 用电器 正 负
(2)直接 短路
(3)断路 无 不会
(4)短路 电源 ②
(5)交流 并联 断开 闭合
(6)A 安培(A) 串 正 不能
(7)V 伏特(V) 并 正 能
(8)化学 电 电压 能

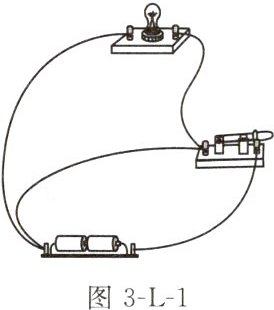

1. (2024徐州)如图3-L-1所示电路,闭合开关,电路所处的状态是()

A. 通路
B. 断路
C. 短路
D. 无法判断

答案： C

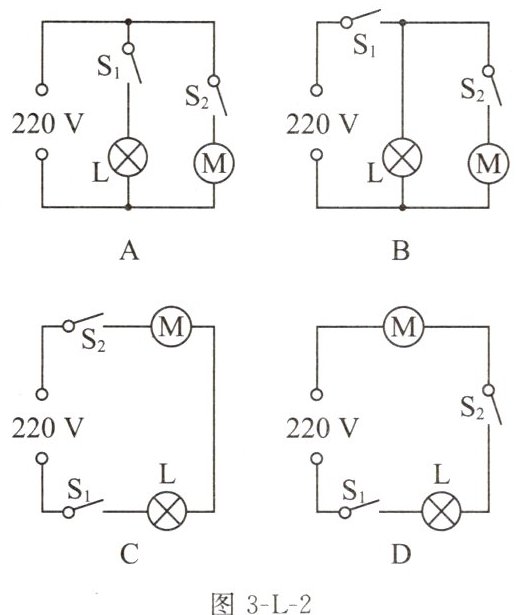

2. (2024无锡)电冰箱冷藏室中的照明灯L由门控开关$S_1$控制,压缩机(电动机)由温控开关$S_2$控制,要求照明灯和压缩机既能单独工作又能同时工作,如图3-L-2所示的电路中符合上述特点的是()

答案： A
