8. 图11-1-8为环卫工人扫地时的情景,扫地时保持左手在A点的位置不变,用右手在B点施力。此时扫把可视为____,____点为支点,右手对扫把施加向右的动力,那么阻力是____(选填“扫把对地面的摩擦力”或“地面对扫把的摩擦力”),方向____(选填“向左”或“向右”)。

答案： 杠杆　A　地面对扫把的摩擦力　向左

9. (2022扬州江都区期末)超市有购物用的手推车,如图11-1-9所示,若货物在车内摆放均匀,当前轮遇到障碍物A时,你应向____(选填“上提”或“下按”)扶把,这时手推车可以视为杠杆,支点是____(填字母);当后轮遇到障碍物A时,你应向____(选填“上提”或“下按”)扶把,这时支点是____(填字母)。

答案： 下按　C　上提　B

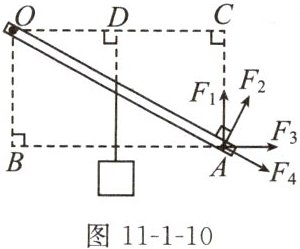

10. 如图11-1-10所示,有一杠杆可绕O点转动,在杠杆上某点挂一重物,现在A点施加动力$F_{A}$。

(1)若动力$F_{A}沿F_{1}$的方向,则动力臂是____,阻力臂是____。
(2)若动力$F_{A}沿F_{2}$的方向,则动力臂是____。
(3)若动力$F_{A}沿F_{3}$的方向,则动力臂是____。
(4)若动力$F_{A}沿F_{4}$的方向,则动力臂是____。

答案：
(1)OC　OD　
(2)OA　
(3)OB　
(4)0

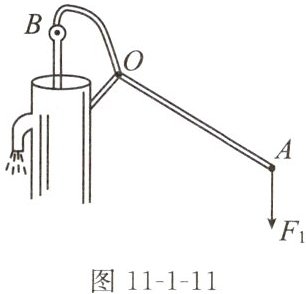

11. (2023扬州邗江区一模)如图11-1-11所示是一种活塞式抽水机的示意图,手柄BOA可看成一个杠杆,画出图中手柄所受力$F_{1}的力臂l_{1}和阻力F_{2}$。

答案：
如图所示
　　　　　

12. 如图11-1-12所示的轻质杠杆处于平衡状态,请作出动力$F_{1}的力臂l_{1}和杠杆所受阻力F_{2}$的示意图。

答案：
如图所示
　　　　　　

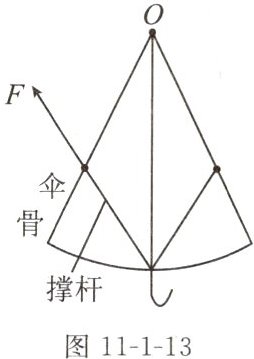

13. (2024徐州)如图11-1-13所示,请画出撑开雨伞时,撑杆对伞骨作用力F的力臂l。

答案：
如图所示
　　　　　　

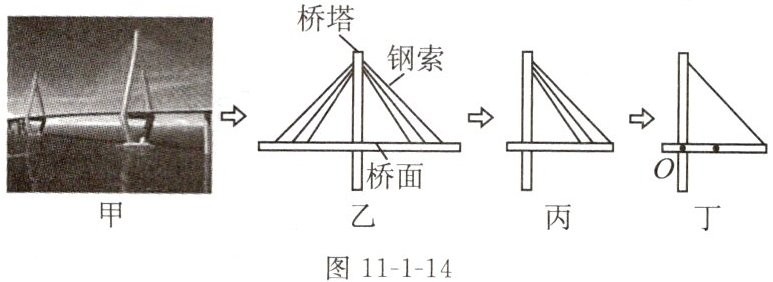

14. [模型建构](2022南京模拟)如图11-1-14甲所示是某斜拉桥的实景图,该桥可逐步抽象成图乙、丙、丁所示的杠杆模型。请你在图丁中画出动力$F_{1}$(钢索的拉力)、阻力$F_{2}$(桥面的重力,作用点已画出)及动力臂$l_{1}$。

答案：
如图所示
