一、初识家用电器和电路

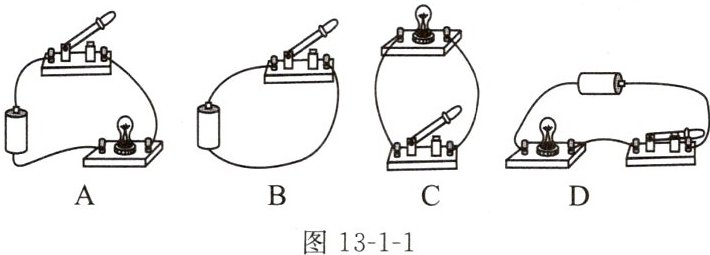

1. 如图 13-1-1 所示的电路中,电路连接正确且有电流通过的是 (

)

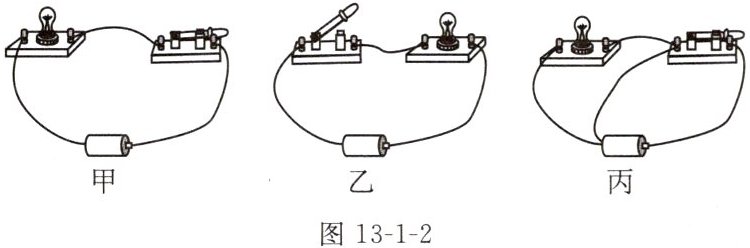

2. (2024 连云港海州区一模)关于如图 13-1-2 所示的三个电路的状态,下列判断中正确的是
链接例 3 方法指导(

)
A. 甲断路、乙通路、丙短路
B. 甲通路、乙断路、丙通路
C. 甲通路、乙断路、丙短路
D. 甲短路、乙通路、丙断路
3. (2024 常州溧阳期中)在“怎样让一个灯泡亮起来”的活动中,小明用导线将图 13-1-3 中的元件连接起来进行实验。下列说法不正确的是 ()
A. 在连接电路的过程中,开关断开或闭合都可以
B. 拆除电路时,要先断开开关
C. 开关可以接在电源正极这一端也可以接在电源负极这一端
D. 绝对不允许不经过小灯泡就直接用导线把电池的正极和负极连接起来
4. (教材素材题)电路是用导线把____、____、____等元件连接起来组成的电流的路径。如图 13-1-4 所示的手电筒内,干电
池是电路中的____,小灯泡是电路中的____,按钮是电路中的____,内部金属连线是电路中的____。
5. (教材素材题)下列用电器工作时:(前五空均填字母)
把电能全部转化为内能的是____;
把电能转化为光能和内能的是____;
把电能主要转化为机械能的是____;
把电能主要转化为光能和声能的是____;
把机械能转化为电能的是____。
用电器是将____能转化为其他形式能的装置。
A. 电风扇
B. 电热毯
C. 电视机
D. 白炽灯
E. 发电机

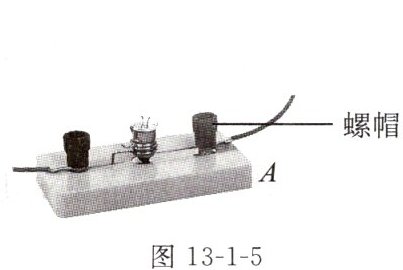

6. (2024 无锡二模)在探究电路特点的实验中,小明发现图 13-1-5 中 A 处的导线有些松动,此时电路属于____(选填“通路”“短路”或“断路”)。


7. (2024 泰州靖江校级月考)如图 13-1-6 所示电路,a、b、c 均为导线。开关闭合后,电路的这种状态为____,可能会将电源烧坏。若要使灯泡发光,应该拆除导线____(选填“a”“b”或“c”)。
8. 请在虚线框内画出图 13-1-7 中实物电路对应的电路图。
链接例 4 方法指导

9. (2024 泰州兴化月考)如图 13-1-8 所示的电路中,同时闭合开关 $ S_1 $、$ S_2 $,则 ()
A. 灯 $ L_1 $ 不能发光,灯 $ L_2 $ 能发光
B. 灯 $ L_1 $ 能发光,灯 $ L_2 $ 不能发光
C. 灯 $ L_1 $、$ L_2 $ 都能发光
D. 灯 $ L_1 $、$ L_2 $ 都不能发光

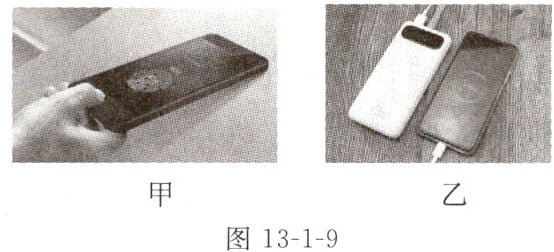

10. (2023 南通崇川区校级月考)指纹识别解锁是目前较为流行的手机解锁方式,如图 13-1-9 甲所示,手指轻轻触碰感应区,识别出正确的指纹后手机自动开锁,则感应区相当于手机电路中的____。如图乙所示,在用充电宝给手机充电的过程中,手机电池相当于____;此过程中手机将____能转化

成____能。

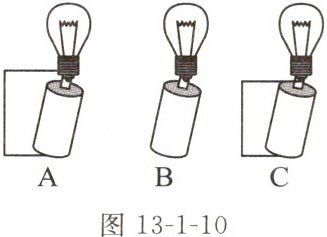

11. (2024 南通启东校级月考)观察小灯泡结构后,老师让同学们只用一根导线点亮小灯泡,同学们设计了如图 13-1-10 所示的电路,小灯泡能够发光的是图____,造成短路的是图____,断路的是图____。

12. 如图 13-1-11 所示,学习了电路的有关知识后,小群把一张细条状的锡箔纸两端分别压在干电池的正、负极上,他发现锡箔纸发热并燃烧起来,这是由于电源发生了____,形成了很大的电流,这一过程中能量的转化情况是____。
13. (2024 南通崇川区校级月考)如图 13-1-12 所示是一种定时课间音乐播放器装置的原理图,闭合开关 S,当“定时开关”处于闭合状态时,指示灯____(选填“会”或“不会”)亮,播放器____(选填“会”或“不会”)播放音乐;达到设定时间后,“定时开关”处于断开状态,播放器____(选填“会”或“不会”)播放音乐。

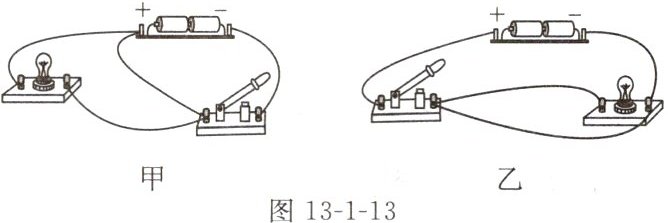

14. 如图 13-1-13 甲、乙所示的实物电路图中,各有一根导线连接错误而使闭合开关后小灯泡被短接,请把这根导线找出来,在上面打“×”。

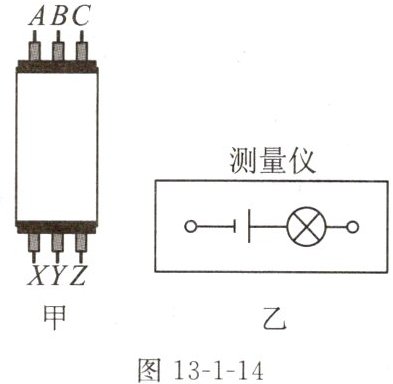

15. [科学思维](2024 镇江期末)如图 13-1-14 甲所示是高层建筑的墙体中三根绞在一起的电线,可以用如图乙所示的“测量仪”连接在 X、Y、Z 这一端把它们区分开。将 A 和 C 拧在一起时,当“测量仪”连接在 X、Y 两端,灯泡发光,则____是同一根电线。接着拆开 A 和 C,将 A 和 B 拧在一起,测量仪一端必须与____(选填“X”“Y”或“Z”)相连,另一端导线连接____次电路能将导线辨别开。

答案： D
