《2025年全品学练考九年级物理上册苏科版江苏专版》

1. 如图13-5-10所示,闭合开关S后,电压表的示数为2.4V,则小灯泡$L_2$两端的电压为______V,电源电压为______V。

答案： 2.4 2.4

2. (2024扬州邗江区校级月考)如图13-5-11所示,闭合开关后,电压表$V_1$测量______两端的电压,电压表$V_3$测量______两端的电压,其中电压表$V_1、$$V_2$和$V_3$的示数分别为$U_1、$$U_2$和$U_3,$则三个电表示数之间存在的关系是$U_3= ______。$链接例6方法指导

答案： $ L_{1} $ 电源 $ U_{1}+U_{2} $

3. (2024连云港灌云月考)在“探究串联电路中电压的规律”活动中。

(1)如图13-5-12所示,连接电路时,开关应断开;实验中应选择规格______(选填“相同”或“不相同”)的小灯泡。

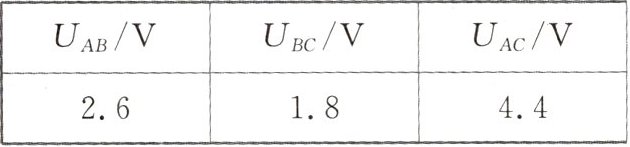

(2)小明分别测出AB、BC、AC间的电压并记录在如下表格中,分析实验数据得出结论是______(可用公式表示)。

(3)小夏对小明做的实验提出建议,应该再多做几组实验,才能得出结论,因为需要______(填字母)
A. 多次测量求平均值
B. 多次测量,避免结论的偶然性

答案：
(1)不相同
(2)$ U_{AC}=U_{AB}+U_{BC} $
(3)B

4. 小明为探究并联电路电压的特点,进行了以下探究,请你帮他归纳结论并进行评估。
(1)提出问题:并联电路中各灯泡两端的电压与总电压之间有什么关系?
(2)设计实验:小明用两个规格完全相同的小灯泡组成如图13-5-13所示的并联电路,用电压表分别测量灯泡$L_1、$$L_2$以及电源两端的电压。

(3)进行实验:按照电路图连接电路,进行测量,测得灯泡$L_1、$$L_2$以及电源两端的电压均为3V,记录实验数据。
(4)小明由此得出实验结论:______。
(5)实验评估:你认为本次实验存在的不足之处是______。
(6)为了改进本实验,你的建议是______。

答案：
(4)在并联电路中,电路两端的总电压与各支路两端的电压相等
(5)实验中采用两个规格完全相同的小灯泡,使实验存在特殊性(或只做一次实验便得出结论,结论不具有普遍性)
(6)换用不同规格的小灯泡多测几组数据

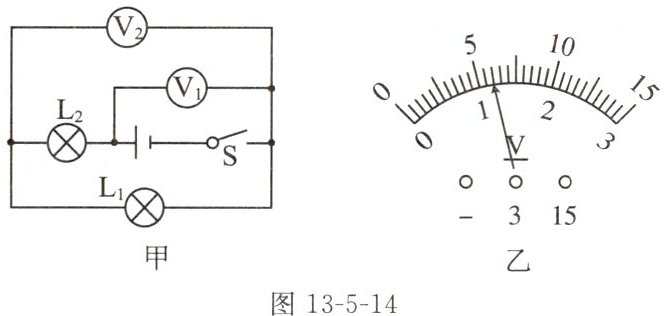

5. 如图13-5-14甲所示的电路中,闭合开关S后,两个电压表指针的偏转均如图乙所示,则灯$L_1$和$L_2$两端的电压分别为链接例6方法指导()

A. 1.2V 4.8V
B. 4.8V 1.2V
C. 1.2V 6V
D. 6V 1.2V

答案： A
