《2025年全品学练考九年级物理上册苏科版江苏专版》

三、电流和电流表

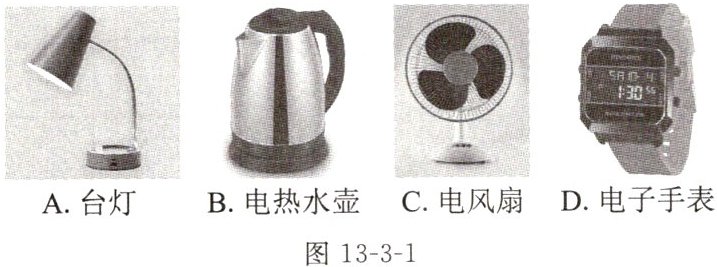

1. (2024 泰州兴化开学)如图 13-3-1 所示用电器正常工作时,电流最大的是 (

)
A. 台灯
B. 电热水壶
C. 电风扇
D. 电子手表
图 13-3-1

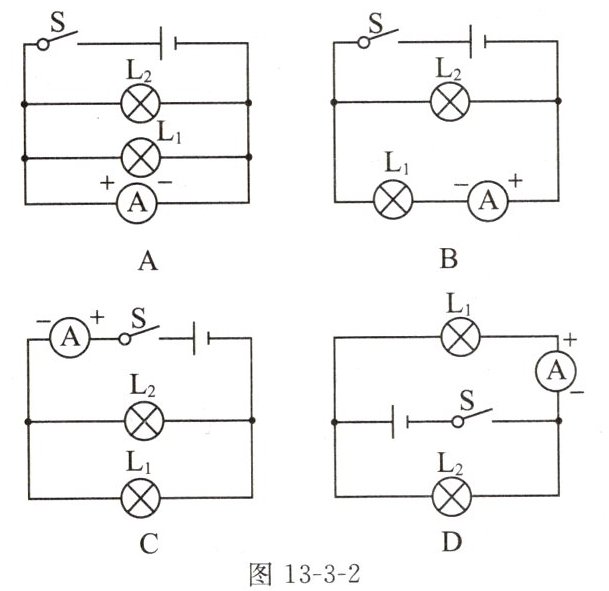

2. (2023 无锡惠山区模拟)如图 13-3-2 所示的四个电路图中,电流表能测量并联电路中通过灯$L_{1}$电流的是 ()

图 13-3-2

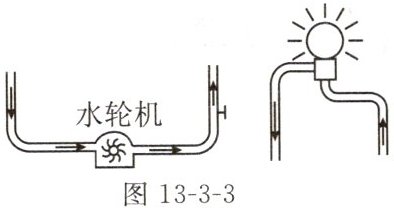

3. (教材素材题)如图 13-3-3 所示,水流通过水轮机,水轮机将____;与此类似,电流通过灯丝,能使小灯泡____。这里用水流类比电流,这种研究方法称为____法。
4. 物理学中,用电流强度来表示电流大小,在国际单位制中电流的单位是安培,用符号 A 表示。完成下面的单位换算:
(1)通过家中彩色电视机的电流约为$0.2A= $____mA。
(2)通过液晶显示电子计算器的电流约为$130\mu A= $____A。

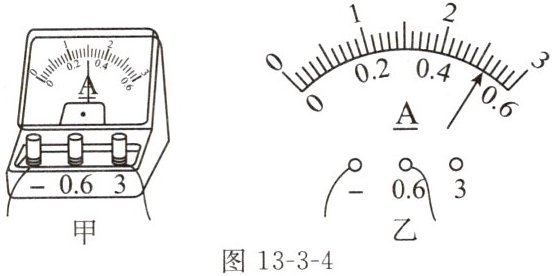

5. 实验室中,常用的电流表如图 13-3-4 甲所示,它是双量程电流表。链接例 2 易错警示

(1)把标有“一”和“0.6”的两个接线柱接到电路中,表示选用____A 的量程,读数时以刻度盘____(选填“上方”或“下方”)的刻度为准,电流表的分度值为____A。
(2)把标有“一”和“3”的两个接线柱接到电路中,表示选用____A 的量程,读数时以刻度盘____(选填“上方”或“下方”)的刻度为准,电流表的分度值为____A。
(3)图甲中电流表的示数$I_{甲}= $____A,图乙中电流表的示数$I_{乙}= $____A。

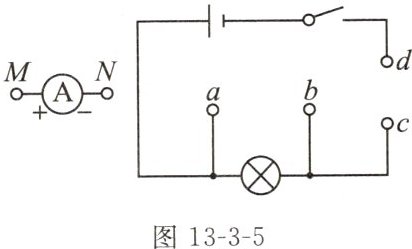

6. 如图 13-3-5 所示,M、N 表示一个电流表的两个接线柱,a、b、c、d 表示电路中的四个连接点,如果想用此电流表测量通过小灯泡的电流,那么电流表应连接在____(选填“ab”或“cd”)之间,M 接____点,N 接____点。

7. (2023 盐城大丰区月考)一只电流表有“0~0.6 A”和“0~3 A”两个量程,某次实验中用的是“0~0.6 A”的量程,发现指针恰好指在“0~3 A”量程刻度盘的 1.5 A 处,则实际测量值为 ()
A. 0.3 A
B. 1.5 A
C. 0.32 A
D. 0.28 A

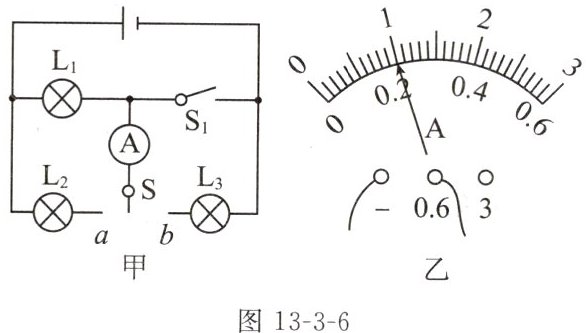

8. (2024 盐城大丰区期中)如图 13-3-6 甲所示,当 S 接 a,$S_{1}$闭合时,电流表的示数如图乙所示,电路中____(选填“$L_{1}$”“$L_{2}$”或“$L_{1}和L_{2}$都”)亮,电流表测灯____中的电流,大小是____A。当 S 接 b,$S_{1}$断开时,电流表____(选填“能”或“不能”)测出电路中电流。

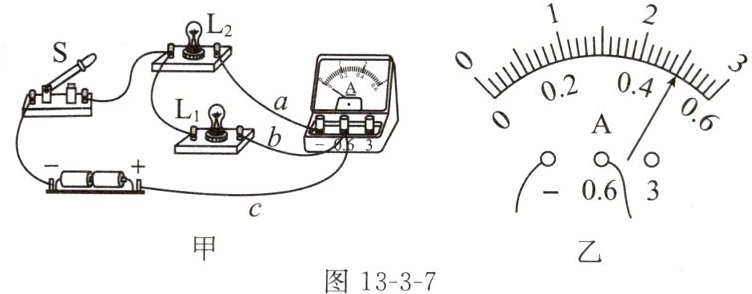

9. 如图 13-3-7 甲所示是用电流表测量电流的实物连接图,请回答下列问题:

(1)电流表测量的是通过灯泡____的电流。
(2)若闭合开关后电流表的示数如图乙所示,则电流表测出的电流是____A。
(3)如果要用电流表测量通过灯泡$L_{1}和L_{2}$的总电流,且只允许移动一根导线,那么应将导线____(选填“a”“b”或“c”)的右端接在电流表的____(选填“一”“0.6”或“3”)接线柱上。

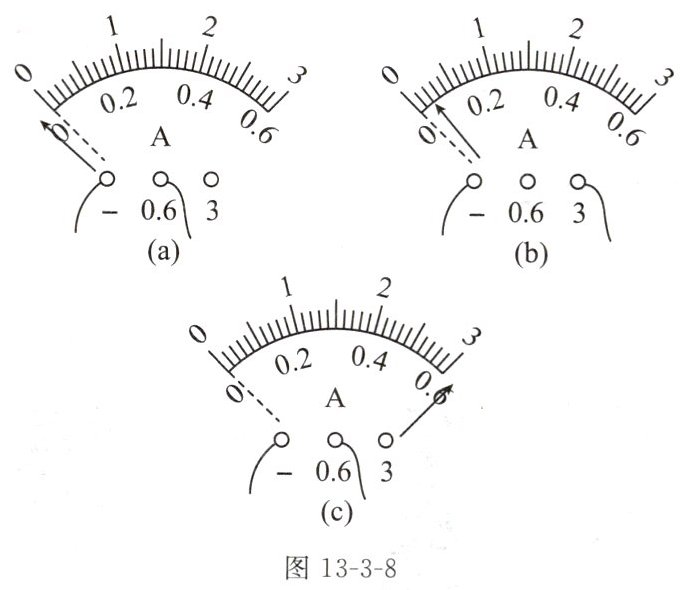

10. (2023 南京建邺区月考)甲、乙、丙三名同学在做“用电流表测电流”的实验,闭合开关前,他们的电流表指针在“0”刻度处,当闭合开关试触时,发现电流表指针摆动分别出现了如图 13-3-8(a)(b)(c)所示的三种情况。而小虎和小明在做同样的实验时,小虎刚接好最后一根导线,灯即发光;小明正确连接好电路,刚要闭合开关时,发现电流表指针如图(b)所示。请分析他们在实验时分别存在什么问题,并写在下面的横线上。链接例 2 易错警示

甲同学的问题:____;
乙同学的问题:____;
丙同学的问题:____;
小虎的问题:____;
小明的问题:____。

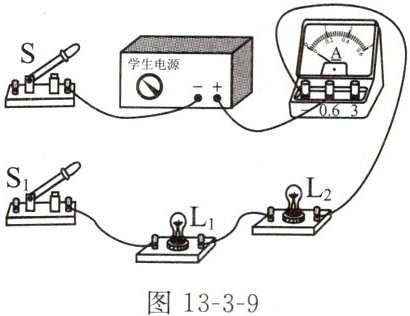

11. (2024 宿迁泗阳二模)请在图 13-3-9 中以笔画线添加 2 根导线,使灯$L_{1}与灯L_{2}$并联,电流表测量干路电流,开关 S 控制所有用电器,开关$S_{1}控制灯L_{1}$。

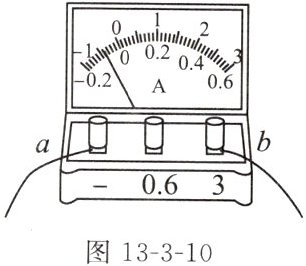

12. [科学思维](2023 扬州高邮期中)如图 13-3-10 所示是实验室常用的一种电流表,“0”刻度不在表盘的最左端。当导线 a、b 分别与标有“一”和“3”的接线柱相连时,电流表指针偏转情况如图所示,此时电流是从导线____(选填“a”或“b”)流入电流表的。为了增大指针的偏转角度从而减小读数误差,应将导线 a 与标有“____”的接线柱相连,b 与标有“____”的接线柱相连。

答案： B
