四、电压和电压表
1. 将电路和水路进行类比,二者有较多相似之处。在电路中,和如图 13-4-1 所示水路中的水泵作用相似的是()
A. 用电器
B. 电源
C. 开关
D. 导线
2. 下列说法正确的是()
A. 电路两端有电压,电路中一定有电荷定向移动
B. 电路中有持续电流,电路两端不一定有电压
C. 电压是电路中形成电流的原因,能推动电荷定向移动
D. 电路中有电源就有电流
3. 关于电压表的使用,下列说法中不正确的是()
A. 要把电压表与被测电路并联
B. 用电压表测电压时,要选择合适的量程
C. 绝对不允许不经过用电器而把电压表直接接在电源的两极上
D. 电流应从电压表的“+”接线柱流入,从“-”接线柱流出

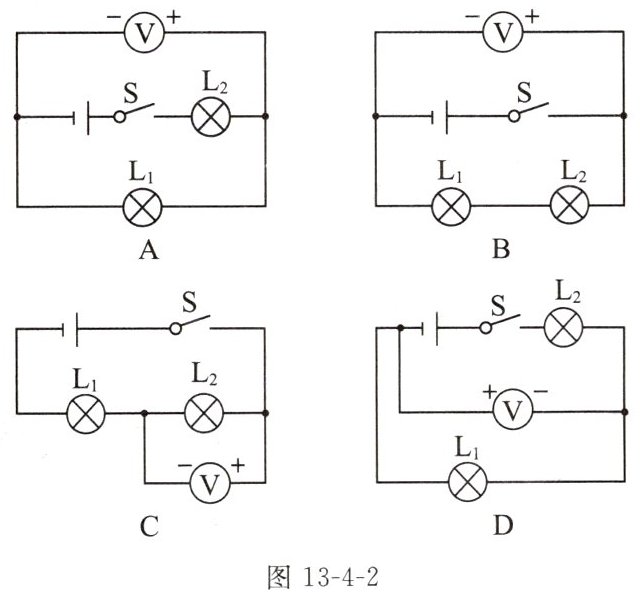

4. (2023 南通海安校级月考)在如图 13-4-2 所示的电路中,能用电压表正确测出灯 $ L_1 $ 两端电压的是(

)

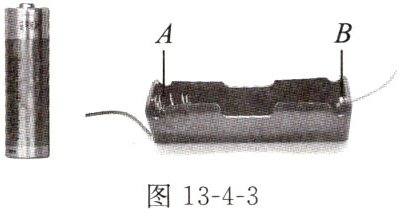

5. (2024 无锡期中)一节新干电池的电压为______V；如图 13-4-3 所示,将图中的一节干电池正确装入右边电池盒,则电池盒的正极是______(选填“A”或“B”)端；若要提高电源电压,可将几节新干电池______(选填“串联”或“并联”)。

6. 如图 13-4-4 所示的电压表,如果选用“-”和“3”两个接线柱,它的量程是______V,分度值是______V,表盘的示数是______V；如果选用“-”和“15”两个接线柱,它的量程是______V,分度值是______V,表盘的示数是______V。

7. (2023 盐城亭湖区模拟)如图 13-4-5 所示,当开关 S 闭合后,电压表测出的电压是()
A. 灯 $ L_1 $ 和 $ L_2 $ 两端的总电压
B. 电源电压
C. 灯 $ L_2 $ 两端的电压
D. 灯 $ L_1 $ 两端的电压


8. 若将完好的电流表、电压表、小灯泡连接成如图 13-4-6 所示的电路,各处接触良好。当开关 S 闭合后,会出现()
A. 电流表指针明显偏转
B. 小灯泡发光
C. 电压表指针明显偏转
D. 电池被烧坏

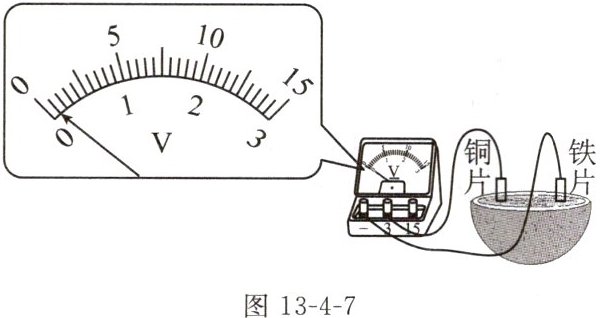

9. (2024 徐州沛县一模)如图 13-4-7 所示,把铜片、铁片插入橙子中,制成一个水果电池,用电压表测量它的电压,其示数如图所示,现将一个额定电压为 5V 的微型风扇接入水果电池(由若干橙子制成)组成的电路中,电压表 V 并联在微型风扇两端,下列说法中正确的是()

A. 一个橙子制成的水果电池电压为 0.1A
B. 铜片是水果电池的负极
C. 微型风扇正常工作时,电压表 V 选用的量程是 0~15V
D. 若要微型风扇正常工作,需要将 50 个橙子并联在一起组成水果电池

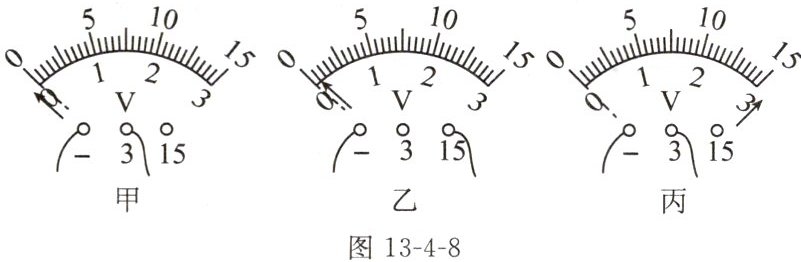

10. 用电压表测量电路中某部分电路两端的电压时,试触过程中发现电压表的指针如图 13-4-8 所示,请指出电压表在使用时出现的错误。

甲：______；
乙：______；
丙：______。

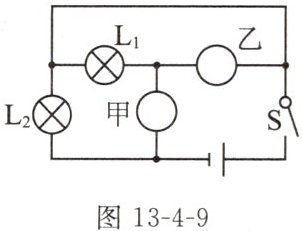

11. (2024 苏州高新区校级月考)请在图 13-4-9 中的甲、乙两处分别填入电表符号,使开关 S 闭合后,两灯并联且都能发光。

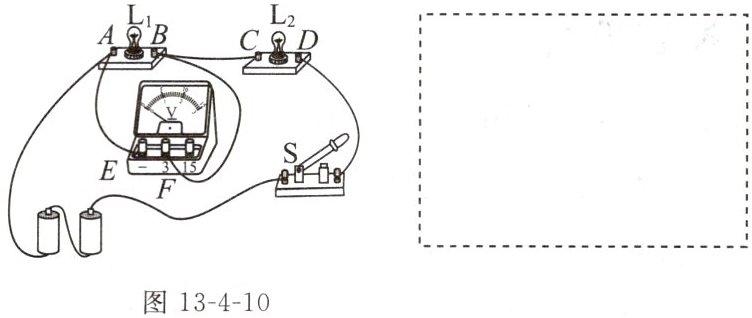

12. 在“学习使用电压表”的实验中,某同学连接了如图 13-4-10 所示的电路。

(1)请根据实物图在虚线框中画出对应的电路图。
(2)某次测量时,电压表的示数如图 13-4-11 所示,则此时灯 $ L_1 $ 两端的电压为______

V。
(3)某同学在测量了灯 $ L_1 $ 两端的电压后,断开开关,然后将 AE 导线的 A 端松开,接到 D 接线柱上,测量灯 $ L_2 $ 两端的电压。这一做法存在的问题是______。

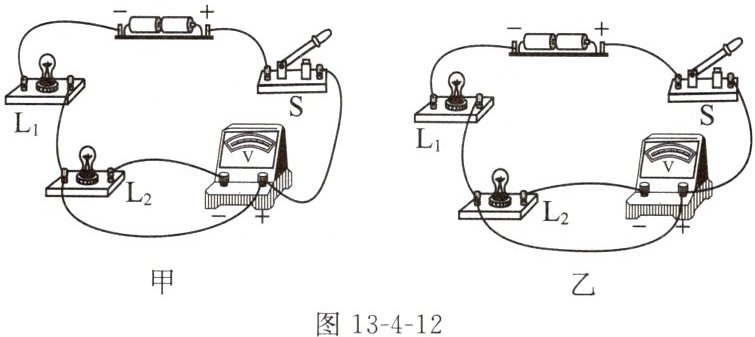

13. [科学思维](2023 无锡宜兴月考)请你仔细观察如图 13-4-12 所示实物电路,按要求改动,使其成为合理的电路。
①在图甲中加一根导线,使实物电路成为并联电路。
②在图乙中只改动一根导线的一端,使实物电路成为串联电路。要求：在被改动的导线上画“×”,然后画出改动后的导线。

答案： B
