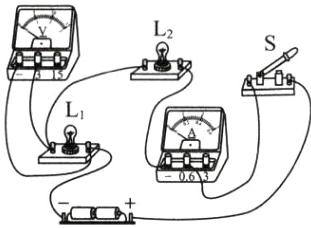

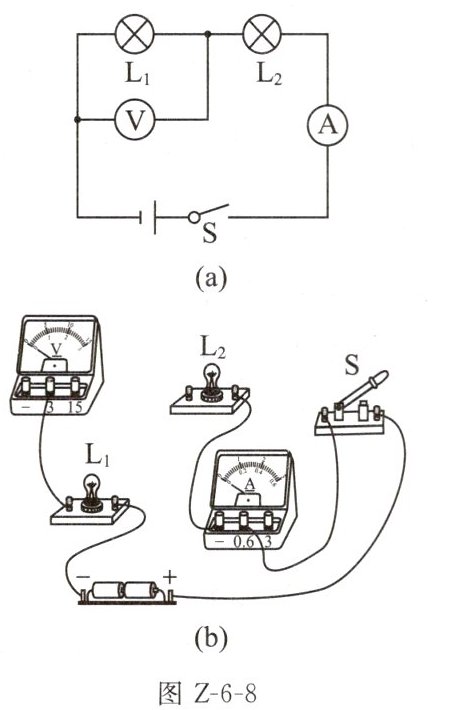

8. (2024 苏州工业园区期中)根据图 Z-6-8(a)所示的电路图,把图(b)实物连接图补充完整。

答案:
如图所示
如图所示

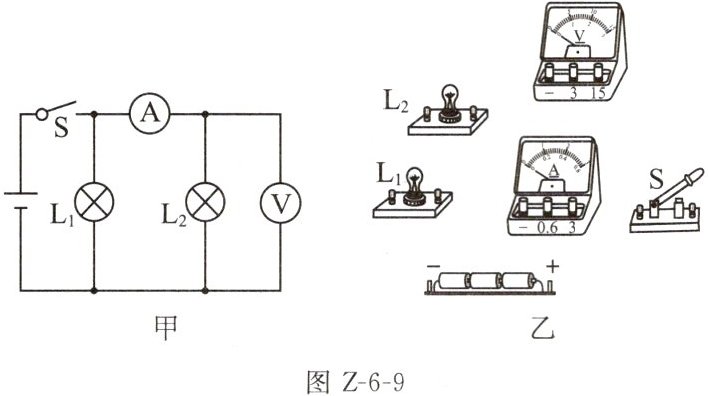

9. (2022 泰州期中)根据如图 Z-6-9 甲所示的电路图连接实物图乙,已知电源电压为 4.5 V,流过$L_{1}$的电流是 0.5 A,流过$L_{2}$的电流是 1 A。(连线不能交叉)

答案:
如图所示
如图所示

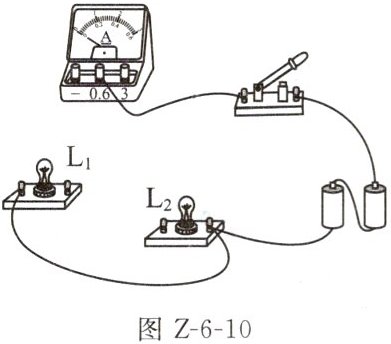

10. (2024 南通三模)如图 Z-6-10 所示为探究并联电路的电流特点的部分实验电路,请你用笔画线代替导线,使电流表测通过两灯的总电流。

答案:
如图所示
如图所示

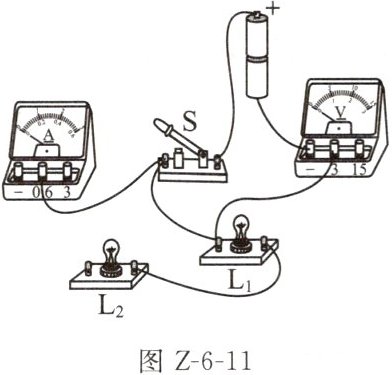

11. (2023 泰州姜堰区校级月考)根据要求将如图 Z-6-11 所示的实物图连接完整。要求:两个灯泡并联,开关 S 控制整个电路,电流表测通过灯泡$L_{2}$的电流,电压表测$L_{1}$两端的电压,导线不交叉。

答案:
【解析】:
- 因为两个灯泡并联,开关$S$控制整个电路,所以开关应接在干路中。
- 电流表测通过灯泡$L_{2}$的电流,所以电流表应与$L_{2}$串联。
- 电压表测$L_{1}$两端的电压,所以电压表应与$L_{1}$并联。
- 电流从电源正极流出,经过开关后分两支,一支经过$L_{1}$,另一支经过电流表和$L_{2}$,然后汇合回到电源负极。电压表并联在$L_{1}$两端,注意电压表和电流表的正负接线柱。
【答案】:按照上述连接方法连接实物图(由于无法直接绘制实物图连接,可根据上述思路进行连接,电流表选$0 - 0.6A$量程(假设灯泡电流较小),电压表选$0 - 3V$量程(假设电源电压为$3V$左右))。
- 因为两个灯泡并联,开关$S$控制整个电路,所以开关应接在干路中。
- 电流表测通过灯泡$L_{2}$的电流,所以电流表应与$L_{2}$串联。
- 电压表测$L_{1}$两端的电压,所以电压表应与$L_{1}$并联。
- 电流从电源正极流出,经过开关后分两支,一支经过$L_{1}$,另一支经过电流表和$L_{2}$,然后汇合回到电源负极。电压表并联在$L_{1}$两端,注意电压表和电流表的正负接线柱。
【答案】:按照上述连接方法连接实物图(由于无法直接绘制实物图连接,可根据上述思路进行连接,电流表选$0 - 0.6A$量程(假设灯泡电流较小),电压表选$0 - 3V$量程(假设电源电压为$3V$左右))。

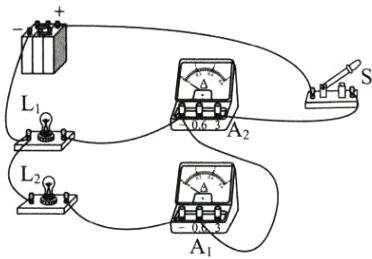

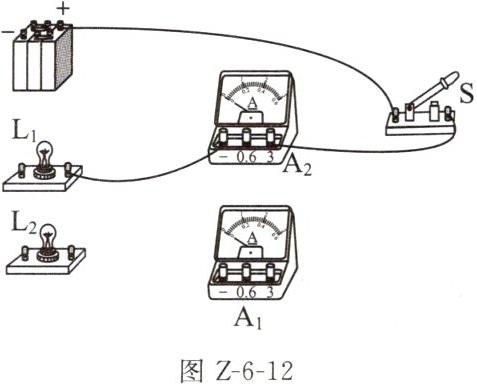

12. 用笔画线代替导线将图 Z-6-12 中的元件按要求连接完整。要求:开关 S 控制两盏灯,灯泡$L_{1}$、$L_{2}$并联,电流表$A_{1}测通过灯L_{2}$的电流,电流表$A_{2}$测电路中的总电流,导线不能交叉。(通过灯泡$L_{1}$的电流约为 0.4 A,通过灯泡$L_{2}$的电流约为 0.5 A)

答案:
如图所示
如图所示

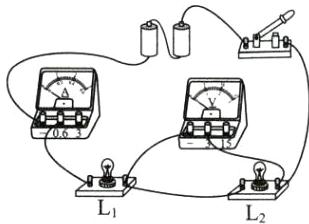

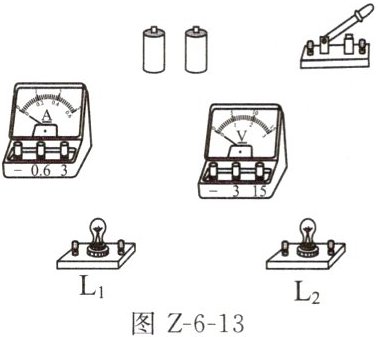

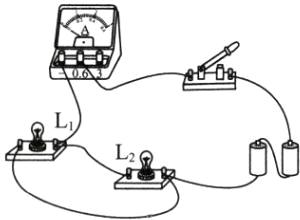

13. 将图 Z-6-13 中所给的器材连成一个电路,要求:两个灯泡串联,电流表(选用小量程)测量通过$L_{1}$的电流,电压表测$L_{2}$两端的电压。

答案:
如图所示
如图所示

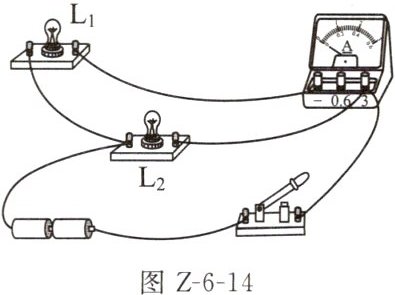

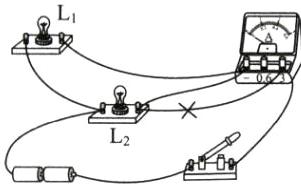

14. 如图 Z-6-14 所示,只需改变一根导线的连接,就能使电流表测干路电流。在要改接的那根导线上打“×”,并画出改接后的导线。

答案:
如图所示(合理即可)
如图所示(合理即可)
