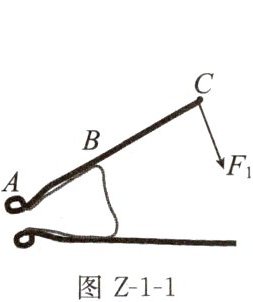

1. 如图 Z-1-1 所示是文具用品燕尾夹的侧面图,使用时,在 C 点用力向下压即可打开夹子,请画出动力 $ F_{1} $ 的力臂 $ l_{1} $。

答案： 【解析】：力臂是从支点到力的作用线的垂直距离。首先确定支点$O$（燕尾夹绕某点转动，该点可看作支点），然后过支点$O$作动力$F_{1}$作用线的垂线，这条垂线段就是动力$F_{1}$的力臂$l_{1}$。
【答案】：过支点$O$作$F_{1}$作用线的垂线，垂线段标注$l_{1}$（图略，按上述方法作图即可）。

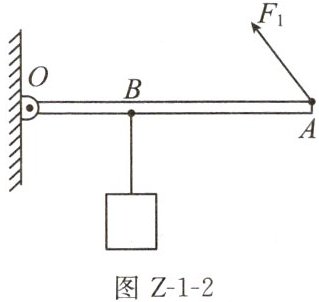

2. (2024 南通海安期末)请在图 Z-1-2 中作出动力 $ F_{1} $ 的力臂 $ l_{1} $ 和阻力 $ F_{2} $。

答案： 【解析】：
1. 画动力臂$l_{1}$：
首先明确力臂的定义，力臂是从支点到力的作用线的垂直距离。
找到支点$O$，然后过支点$O$作动力$F_{1}$作用线的垂线，这条垂线就是动力臂$l_{1}$，用大括号标注出$l_{1}$。
2. 画阻力$F_{2}$：
阻力是阻碍杠杆转动的力，根据杠杆的转动情况，判断出阻力的方向。一般情况下，阻力的作用点在杠杆上，本题中阻力作用点在物体与杠杆的接触点处，方向与杠杆的转动趋势相反，沿竖直向下的方向画出阻力$F_{2}$，并标上箭头和$F_{2}$。
【答案】：作出从支点$O$到动力$F_{1}$作用线的垂直距离$l_{1}$，在物体与杠杆接触点处沿竖直向下方向画出阻力$F_{2}$并标上箭头和$F_{2}$（由于无法直接画图，需你根据上述描述在图中完成绘制）。

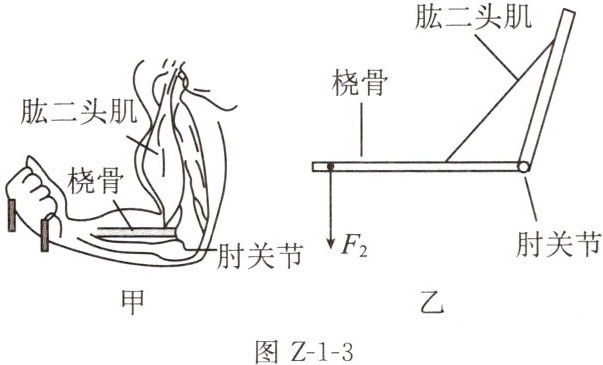

3. (2024 连云港东海一模)如图 Z-1-3 甲所示,用手提起重物时,桡骨在肱二头肌的牵引下绕着肘关节转动。这个过程可以简化为一种杠杆模型,如图乙所示。请在图乙中:①标出支点 $ O $。②画出肱二头肌对桡骨的拉力 $ F_{1} $。③画出阻力 $ F_{2} $ 的力臂 $ l_{2} $。

答案：
如图所示

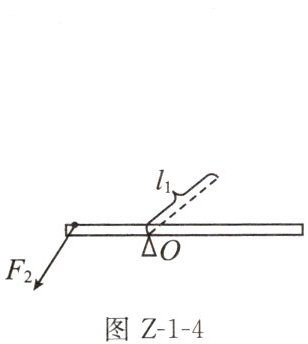

4. (2023 无锡新吴区期末)如图 Z-1-4 所示,请画出阻力 $ F_{2} $ 的力臂 $ l_{2} $,并作出动力臂为 $ l_{1} $ 的动力 $ F_{1} $ 的示意图。

答案： 如图所示

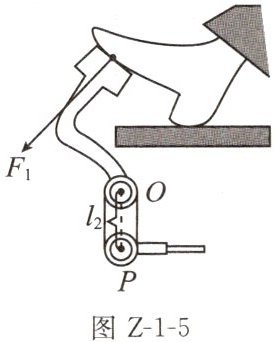

5. 汽车刹车利用了杠杆原理,该部件可绕 $ O $ 点转动,在图 Z-1-5 中画出动力 $ F_{1} $ 的力臂 $ l_{1} $ 以及阻力 $ F_{2} $(其中 $ P $ 为阻力 $ F_{2} $ 的作用点,$ l_{2} $ 为 $ F_{2} $ 的力臂)。

答案： 如图所示

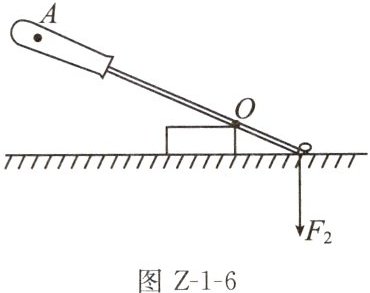

6. (2023 泰州兴化月考)如图 Z-1-6 所示是用螺丝刀撬图钉的示意图,画出此时阻力 $ F_{2} $ 的力臂 $ l_{2} $ 和在 $ A $ 点所用最小力 $ F_{1} $ 的示意图。

答案：
如图所示

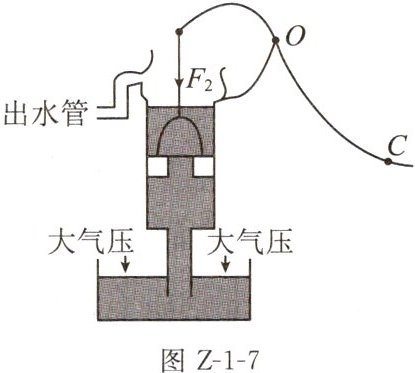

7. (2024 常州模拟)学校组织同学们参加劳动实践活动时,在学习基地发现了一台如图 Z-1-7 所示活塞式抽水机,在杠杆 $ C $ 处向下用力便可取水。请在图中画出:
①阻力 $ F_{2} $ 的力臂 $ l_{2} $。
②在 $ C $ 处所用最小力 $ F_{1} $ 的示意图。

答案：
如图所示

8. (2024 南通海安一模)如图 Z-1-8 所示,轻质杠杆 $ AB $ 可绕 $ O $ 点转动,请在图中画出物体所受重力和使杠杆保持平衡的最小力 $ F $ 的示意图。

答案： 如图所示

9. (2024 南通通州区期末)如图 Z-1-9 所示,在 $ A $ 点施加最小的力 $ F $,能使长方体物块按箭头方向倒下,请作出力 $ F $ 的示意图。

答案： 如图所示
