《2025年全品学练考九年级物理上册苏科版江苏专版》

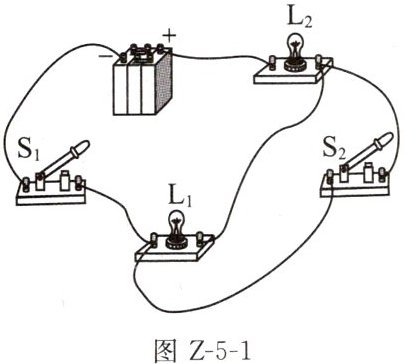

1. 小谢在做实验时,先连成如图 Z-5-1 所示的电路,闭合开关$S_{1}$并观察灯泡亮暗情况后,再闭合开关$S_{2}$,小谢看到的现象是 ()


A. 两只灯泡一直都不亮
B. 两只灯泡一直亮
C. 两只灯泡开始都亮,后来$L_{2}$不亮
D. 两只灯泡开始都亮,后来$L_{1}$不亮

答案： D

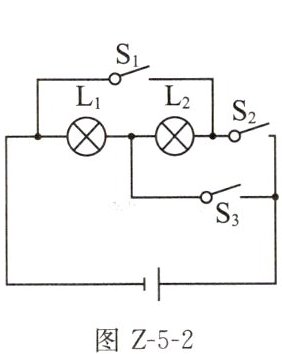

2. (2024 南通如东期中)如图 Z-5-2 所示电路中,闭合$S_{1}$、$S_{3}$,断开$S_{2}$,则 ()
A. 两灯串联发光
B. 两灯并联发光
C.$L_{1}$单独发光
D.$L_{2}$单独发光

答案： B

3. 如图 Z-5-3 所示是具有报警功能的文物展示台,由木板,弹簧,金属片 A、B、C 和报警电路组成。当把物品放在展示台上时,金属片 A、C 接通,电铃____(选填“响”或“不响”),灯____(选填“亮”或“不亮”)。若把物品搬离,金属片 B 在弹力作用下与金属片 A、C 分开,电铃____(选填“响”或“不响”)。

答案： 不响 亮 响

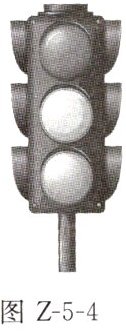

4. (2024 盐城东台联考期中)图 Z-5-4 为道路口的指示灯,内部三只灯泡的连接方式为____。汽车经过路口转向时,司机会拨动方向盘旁边的横杆,汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭,这两个转向灯在电路中的连接方式为____;司机所拨动的这根横杆就相当于电路中的____。

答案： 并联 并联 开关

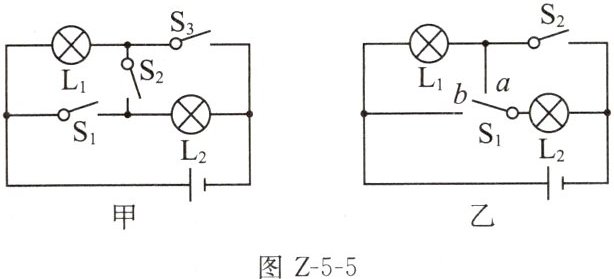

5. 为实现接在同一电路中的两灯既可串联又可并联,小明和小芳分别设计了如图 Z-5-5 甲、乙所示的电路。图甲中,闭合开关____时,两灯并联;图乙中,当开关$S_{1}$打到____(选填“a”或“b”)且$S_{2}$____时,两灯串联。对比甲、乙两图的结构可知,____(选填“小明”或“小芳”)的电路设计不会造成短路。

答案： $ S_{1} $、$ S_{3} $ a 断开 小芳

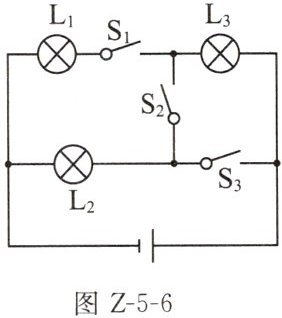

6. (2024 常州溧阳期中)在如图 Z-5-6 所示的电路中,当只闭合开关$S_{2}$时,灯泡$L_{2}$、$L_{3}$是____(选填“串”或“并”)联的;当开关$S_{1}$、$S_{2}$、$S_{3}$都闭合时,灯泡____短路,另两只灯泡是____(选填“串”或“并”)联的。

答案： 串 $ L_{3} $ 并

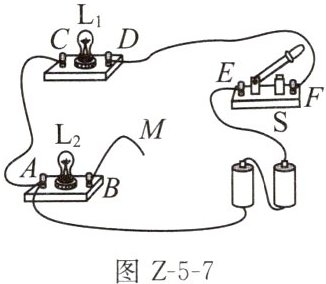

7. (2023 盐城大丰区期中)如图 Z-5-7 所示,要使$L_{1}和L_{2}$两只灯并联、开关 S 同时控制两灯,则线头 M 应接在____(填字母)点上,要使$L_{1}和L_{2}$并联,开关 S 只控制$L_{1}$,则线头 M 应接在____(填字母)点上,如果将线头 M 接 C 点,闭合开关,不发光的灯是____。

答案： D(或 F) E $ L_{2} $
