《2025年全品学练考九年级物理上册苏科版江苏专版》

二、变阻器
1. (2024 南京建邺区校级月考)如图 14 - 2 - 1 所示,有关滑动变阻器的使用,下列说法正确的是(

)
A. 接线柱 C、D 端接进电路为定值电阻
B. 接线柱 A、B 端接进电路为一根导线
C. C、B 端接进电路,电流方向为 $ C \to P \to B $
D. A、C 端接进电路,向 D 端移动滑片 P,电阻增大

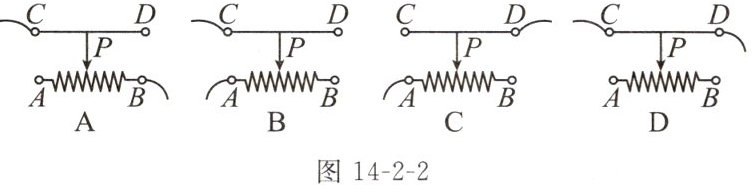

2. (2024 南通海安期中)如图 14 - 2 - 2 所示滑动变阻器连入电路的四种接法中,当滑片 P 向右滑动时,能使电路中电流变大的是()

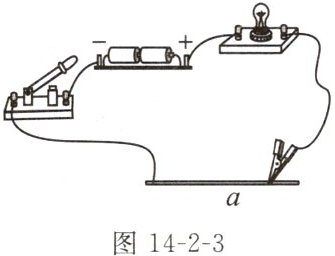

3. 如图 14 - 2 - 3 所示,a 为一根铅笔芯,闭合开关后,小灯泡发光,说明铅笔芯是____。将夹子在铅笔芯上向左移动时,铅笔芯接入电路中的长度变____,铅笔芯接入电路的电阻变____,小灯泡变____。此实验通过改变接入电路中铅笔芯的____来改变接入电路中的电阻,从而达到改变电路中____大小、改变灯泡亮度的目的。

4. 滑动变阻器通过改变接入电路中电阻丝的____来改变接入电路中的电阻大小,从而改变电路中的电流。图 14 - 2 - 4 中接入电路的是滑片____(选填“左”或“右”)侧的电阻,滑片向右移动时,滑动变阻器接入电路的电阻变____。某型号滑动变阻器的铭牌上标有“$ 20 \Omega $ $ 1 A $”字样,“$ 20 \Omega $”表示____,“$ 1 A $”表示____。

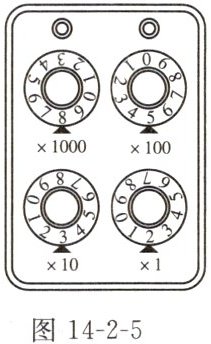

5. 图 14 - 2 - 5 中电阻箱的读数是____$\Omega$,该电阻箱的最大阻值是____$\Omega$。

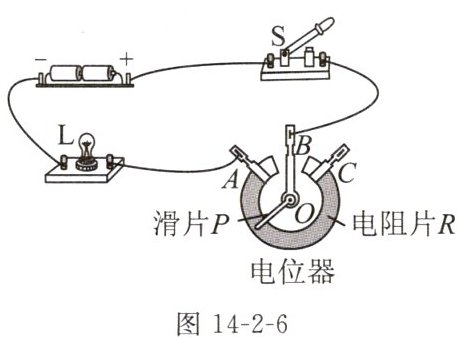

6. [教材素材题](2023 南京秦淮区校级模拟)小文同学利用电位器、直流稳压电源、导线、开关和小灯泡,组装了一个调光台灯,电路如图 14 - 2 - 6 所示。闭合开关,滑片 P 顺时针向 A 端滑动的过程中,电位器接入电路中的电阻____(选填“变大”“变小”或“不变”),小灯泡的亮度____(选填“变亮”“变暗”或“不变”)。链接例 2 方法指导

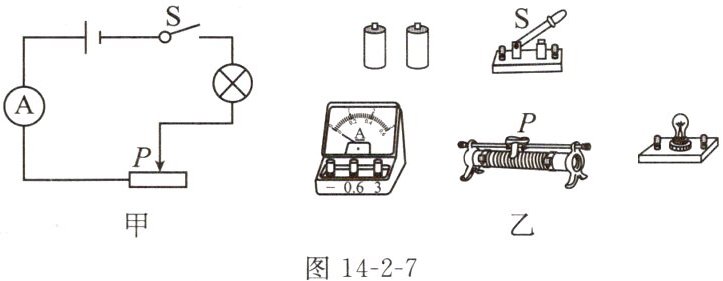

7. (2023 无锡江阴期中)某班同学做“用滑动变阻器改变电流”的实验,电路如图 14 - 2 - 7 甲所示。链接例 1 方法指导

(1)闭合开关前应移动滑片 P,使变阻器连入电路中的电阻____,闭合开关后,要想让灯泡更亮些,则应将滑片 P 向____移动。
(2)若实验中电流不超过 $ 0.6 A $,请用笔画线代替导线将实物图乙连接起来。
(3)开始实验后,小明发现无论怎样移动滑片 P,灯泡亮度都不发生变化,而且一直很暗,这可能是因为____;小红发现无论怎样移动滑片 P,灯泡一直很亮,这可能是因为____;小刚缓慢移动滑片 P 时,看到灯泡忽亮忽灭,这可能是因为____。

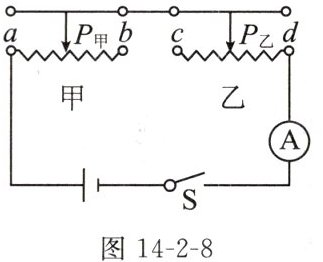

8. (2024 南京建邺区校级月考)如图 14 - 2 - 8 所示,甲、乙两个滑动变阻器串联在电路中,它们的滑片 $ P_{甲} $、$ P_{乙} $左右移动时,下列说法中正确的是()

A. $ P_{甲} $移到 a 端,$ P_{乙} $移到 c 端,电路将短路
B. $ P_{甲} $移到 b 端,$ P_{乙} $移到 d 端,电路将短路
C. $ P_{甲} $移到 b 端,$ P_{乙} $移到 d 端,电流表的示数最小
D. $ P_{甲} $移到 b 端,$ P_{乙} $移到 c 端,电流表的示数最小

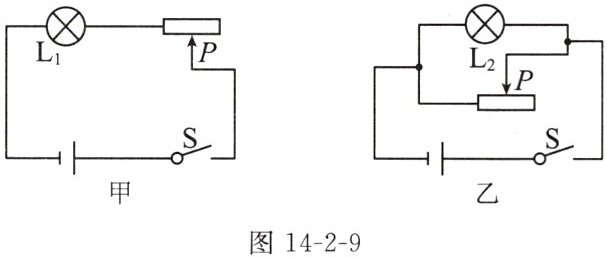

9. 如图 14 - 2 - 9 所示,闭合开关 S,当滑动变阻器的滑片 P 都向右移动时,灯泡 $ L_{1} $和 $ L_{2} $的亮度变化情况是 $ L_{1} $____,$ L_{2} $____(均选填“变暗”“变亮”或“不变”)。

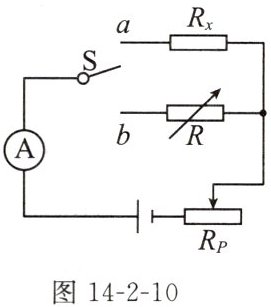

10. (2023 无锡锡山区月考)小红用图 14 - 2 - 10 中的电路测量未知定值电阻 $ R_{x} $的阻值,图中 R 为电阻箱,S 为单刀双掷开关(可置于“a”或“b”位置),$ R_{P} $为滑动变阻器。主要实验操作如下:
(1)连接实物,将 $ R_{P} $的阻值调至最大。
(2)把开关 S 接____(选填“a”或“b”)位置,调节滑动变阻器的滑片后,读出电流表的示数 I。
(3)保持滑片位置不变,把开关 S 接另一位置,调节____,使电流表的示数仍为 I。
(4)读出____,即可知道 $ R_{x} $的阻值。

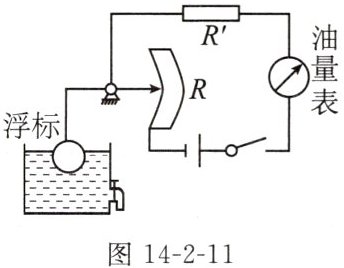

11. (2023 南通期中)如图 14 - 2 - 11 所示是一种自动测定油箱内油面高度的装置。

(1)图中 R 是电学元件中的____,电阻 $ R' $的作用是____。
(2)油量表是用____表改装而成的。
(3)闭合开关,当浮标向上运动时,R 连入电路的阻值将____,对电流的阻碍作用将____,此时电路中的电流将____。(均选填“增大”或“减小”)

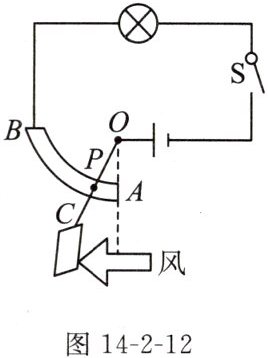

12. [模型建构]一名同学设计了一个风力测定仪,如图 14 - 2 - 12 所示,O 是转动轴,OC 是金属杆,下面连接着一块受风板,无风时 OC 是竖直的,风越强,杆 OC 偏转的角度越大;AB 是一段圆弧形电阻,P 点是金属杆与圆弧形电阻的接触点,电路中接有一个小灯泡,测风力时,闭合开关 S。通过分析可知,金属杆 OC 与弧形电阻 AB 组合在一起相当于一个____,风力越大,其接入电路中的电阻越____,小灯泡越____。所以观察小灯泡的亮度可以粗略地反映风力的大小。若要提高该装置反映风力大小的性能,可采取的方法是____。

答案： D
