《2025年全品学练考九年级物理上册苏科版江苏专版》

1. (2024盐城射阳校级月考)教室里装有多盏日光灯,每多开一盏灯,则教室电路的 ()
A. 总电阻增大
B. 总电阻减小
C. 总电压增大
D. 总电流不变

答案： B

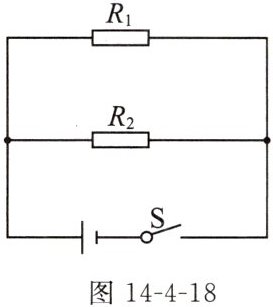

2. (2023徐州校级月考)如图14-4-18所示,电源电压为3V,$R_{1}= 20Ω$,$R_{2}= 30Ω$,闭合开关S,下列说法中正确的是 ()


A. 电阻$R_{1}与R_{2}两端的电压之比为2:3$
B. 通过电阻$R_{1}与R_{2}的电流之比为2:3$
C. 干路电流与通过电阻$R_{1}的电流之比为5:3$
D. 干路电流与通过电阻$R_{2}的电流之比为5:3$

答案： C

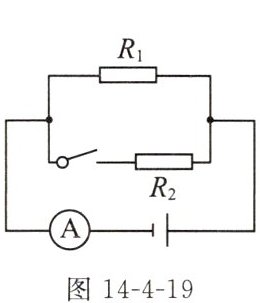

3. (2023徐州沛县校级期末)如图14-4-19所示电路,闭合开关,电流表的示数将____(选填“变大”“变小”或“不变”),这是因为两个电阻的连接方式为____联,闭合开关相当于增加了电路中导体的____。

答案： 变大 并 横截面积

4. 如图14-4-20所示电路,电阻$R_{1}$的阻值为10Ω,闭合开关后,通过$R_{1}$的电流为0.2A,则电源电压为____V,若电流表示数为0.3A,则通过$R_{2}$的电流为____A,电阻$R_{2}$的阻值为____Ω。

答案： 2 0.1 20

5. 在如图14-4-21所示电路中,阻值为4Ω的电阻$R_{1}$与阻值为2Ω的电阻$R_{2}$并联,闭合开关后,电流表的示数为3A,则通过电阻$R_{1}与R_{2}$的电流之比为____,电源电压为____V。

答案： 1:2 4

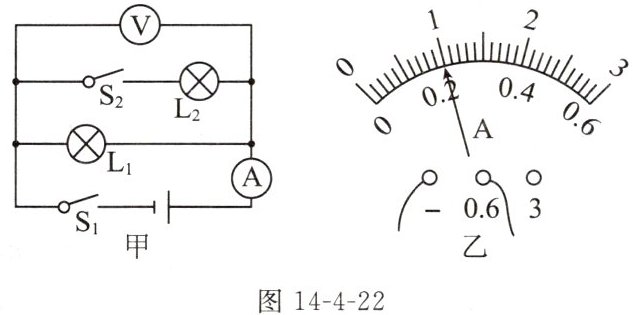

6. (2024徐州模拟)如图14-4-22甲所示电路中,电源电压和灯泡$L_{1}$、灯泡$L_{2}$的电阻均保持不变,且灯泡$L_{2}$的电阻为5Ω。只闭合开关$S_{1}$时,电流表指针偏转情况如图乙所示。随后断开开关$S_{1}$,调整电流表量程后,同时闭合开关$S_{1}和S_{2}$时,电流表指针偏转情况也如图乙所示。同时闭合开关$S_{1}和S_{2}$时,灯泡$L_{1}和L_{2}$的连接方式为____联;通过灯泡$L_{1}$的电流为____A,电压表示数为____V。

答案： 并 0.2 4

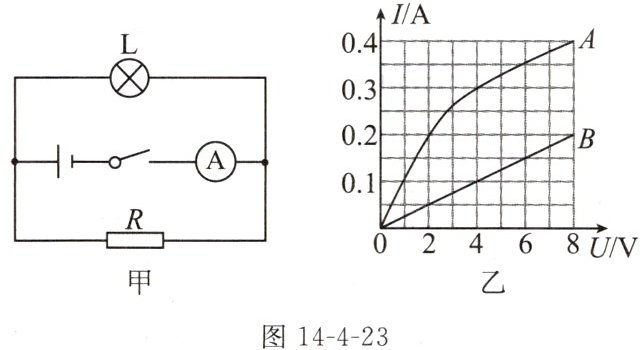

7. (2023南通崇川区月考)小灯泡L和定值电阻R接在如图14-4-23甲所示的电路中,两者的I-U关系图像如图乙所示,下列说法中正确的是 ()

A. 图乙中曲线A表示电阻R的I-U关系图像
B. 当电源电压为4V时,电流表示数为0.5A
C. 当电源电压为4V时,通过小灯泡的电流为0.4A
D. 当电流表的示数为0.25A时,电源电压为2V

答案： D
