《2025年轻松作业本九年级物理上册苏科版》

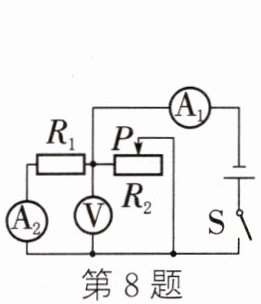

8. 如图所示,电源电压不变,闭合开关S,若将滑片P向右移动,电压表V的示数将____,电流表$A_{1}$的示数将____,电流表$A_{2}$的示数将____。(变大/不变/变小)

答案： 不变 变小 不变

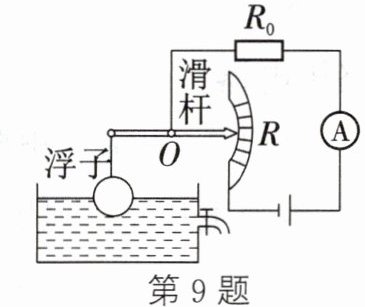

9. (2024·武汉)如图所示是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片,杠杆的右端是滑动变阻器的滑片,杠杆左端固定着一个浮子,油箱内油量变化时,滑片就在电阻片R两端之间滑动。下列说法错误的是()

A. 定值电阻$R_{0}$和滑动变阻器是串联的
B. 油量减少时,滑动变阻器接入电路的电阻变大
C. 油量增加时,电流表示数变大
D. 油箱中没有油时,电流表示数为零

答案： D

10. (2024·滨州)如图所示电路,闭合开关,滑动变阻器滑片从最上端向中点移动过程中,下列说法正确的是()

A. 电压表V的示数变小
B. 电流表$A_{1}与电流表A_{2}$的示数相等
C. 电流表$A_{1}$的示数变大
D. 电压表V与电流表$A_{2}$示数的比值变大

答案： C

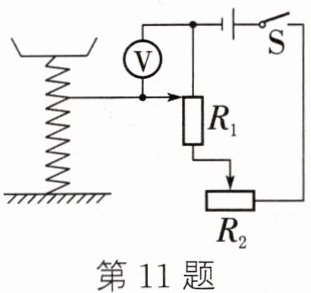

11. (2024·陕西)小明在课外实践活动中设计了一款台秤,其显示端由电压表表盘改装而成,电路设计如图所示。闭合开关S,关于该台秤的分析正确的是()

A. 保持$R_{2}$阻值不变,被测物体质量变小时,电路中电流变大
B. 保持$R_{2}$阻值不变,被测物体质量变大时,电压表示数变小
C. 若需要使台秤的分度值变小,可以将$R_{2}$滑片向左滑动
D. 若台秤测量值偏小,可以将$R_{2}$滑片向右滑动进行校准

答案： D

12. (2024·大庆)如图所示的电路中,电源电压恒定,闭合开关S后,滑动变阻器的滑片P向右移动的过程中,下列说法正确的是()

A. 电压表V读数与电流表$A_{1}$读数的比值变大
B. 电流表$A_{2}读数与电流表A_{1}$读数的差值变大
C. 电流表$A_{2}$读数变小,电压表V读数变大
D. 电压表V读数与电流表$A_{2}$读数的比值变小

答案： A
