《2025年轻松作业本九年级物理上册苏科版》

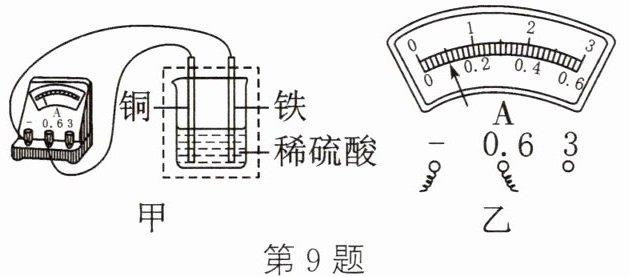

9. 如图甲所示,将铁片和铜片插入稀硫酸中,电流表指针发生偏转,此时指针位置如图乙所示,则电流大小为______$A$,装置中的虚线框部分相当于电路中的电源,铜片是电源的______极。

答案： 0.1 正

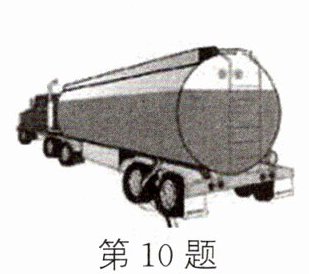

10. 油罐车在行驶过程中,油与罐壁之间极易发生______现象,会有安全隐患,因此需要在油罐车尾部安装“静电带”,如图所示。在静电释放过程中,自由电子会沿“静电带”从大地移动到油罐,以中和油罐上的正电荷,此过程电流的方向是______(从大地到油罐/从油罐到大地)。

答案： 静电 从油罐到大地

11. 关于电流表的使用,下列说法正确的是()
A. 测量未知电流可用试触法选择量程
B. 使用电流表测量电流前不用校零
C. 电流表可以直接接到电源的两极上
D. 电流表必须要并联在电路两端

答案： A

12. 如图所示,$M$、$N$表示一个电流表的两个接线柱,$a$、$b$、$c$、$d$表示电路中的四个连接点,若想用此电流表测量小灯泡的电流,则以下连接正确的是()

A. $M接a$,$N接b$
B. $M接d$,$N接a$
C. $M接c$,$N接d$
D. $M接d$,$N接c$

答案： C

13. 在如图虚线框中填入电源和电流表的电学符号,使电路成为连接正确的并联电路。

答案：
如图所示

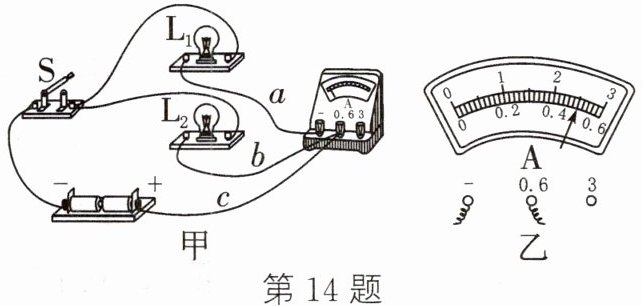

14. 如图甲所示是用电流表测量电流的实物连接图,请按要求回答：
(1) 使用时应将电流表与被测用电器______联在电路中,且使电流从电流表的______接线柱流入。在连接电路时,小明发现刚接好最后一根导线,电流表的指针就发生了偏转,由此可知在连接电路时,他忘了______。
(2) 如图甲中电流表测量的是通过灯______($L_{1}/L_{2}$)的电流。如果电流表的读数如图乙所示,则电流表测出的电流是______$A$。
(3) 如果要用电流表测通过$L_{1}和L_{2}$的总电流,且只允许移动一根导线,应将导线______($a/b/c$)的右端接在电流表的“______”($3/0.6/-$)接线柱上。

答案：
(1) 串 正 断开开关
(2) $L_{1}$ 0.5
(3) $b$ —
