《2025年轻松作业本九年级物理上册苏科版》

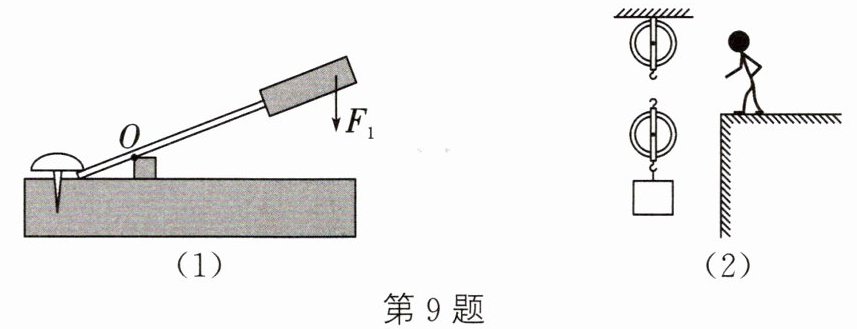

9. (1)(2024·盐城)如图所示,画出用起子撬图钉的动力$F_{1}的力臂l_{1}$。
(2)在建筑工地上,师傅利用滑轮组运送建筑材料。请在图中画出最省力的绕绳方法。

答案：
如图所示

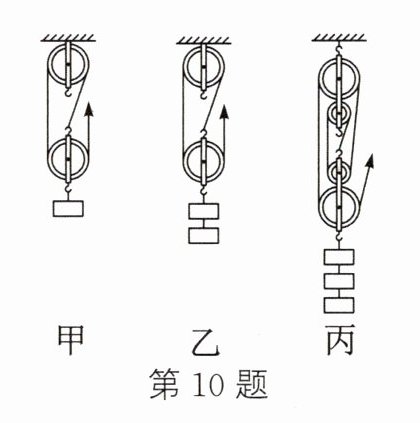

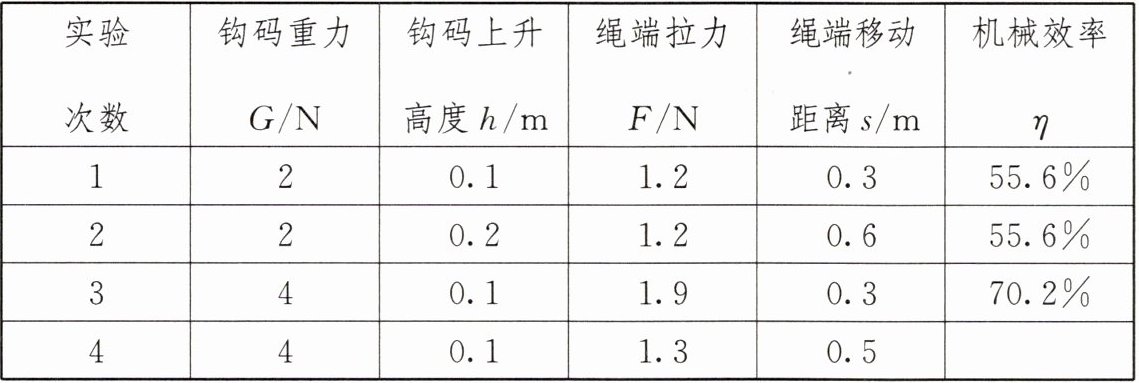

10. 如何提高滑轮组机械效率,节约能源,同学们进行了“影响滑轮组机械效率因素”的实验探究,用到的装置如图所示,实验数据记录如下表所示。

(1)实验中应沿竖直方向______拉动绳子使钩码上升。
(2)由表中数据可知第4次实验是用图______所示装置来完成的,该次实验的机械效率为______。
(3)通过比较1、2两次实验数据可得出：使用同一滑轮组提升相同重物,滑轮组的机械效率与重物上升高度______。
(4)比较1、3两次实验数据可得出：______。
(5)比较3、4两次实验数据可得出：不同滑轮组提升相同重物,动滑轮越重机械效率______。
(6)为提高滑轮组机械效率,根据以上结论和生活经验,你建议可采取的措施有______。
A. 减轻动滑轮重
B. 增加所提物体重
C. 机械加润滑油
D. 增加重物上升高度

答案：
(1)匀速
(2)丙 61.5%
(3)无关
(4)同一滑轮组提升的物体越重，滑轮组机械效率越高
(5)越低
(6)ABC
