15. (2024·广东)探究串联电路中电压的规律。

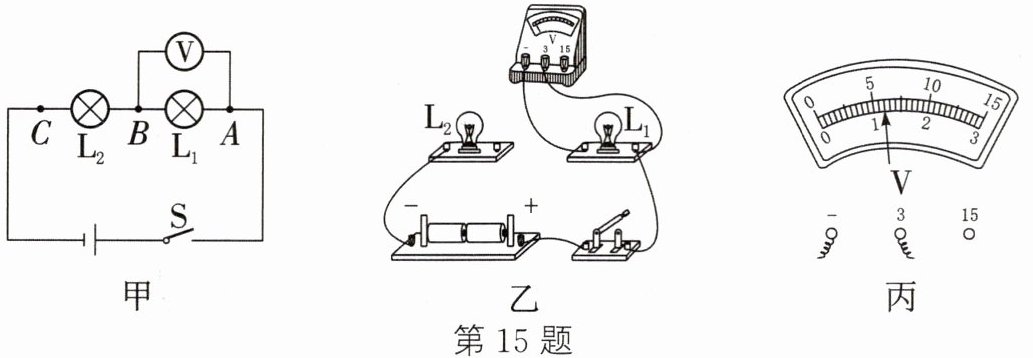

(1) 根据如图甲所示的电路图,用笔画线代替导线将图乙所示电路连接完整。
(2) 连接电路时,开关应处于______状态。正确连接电路后,闭合开关,若灯$L_{2}$断路,则$L_{1}$两端______(有/无)电压。

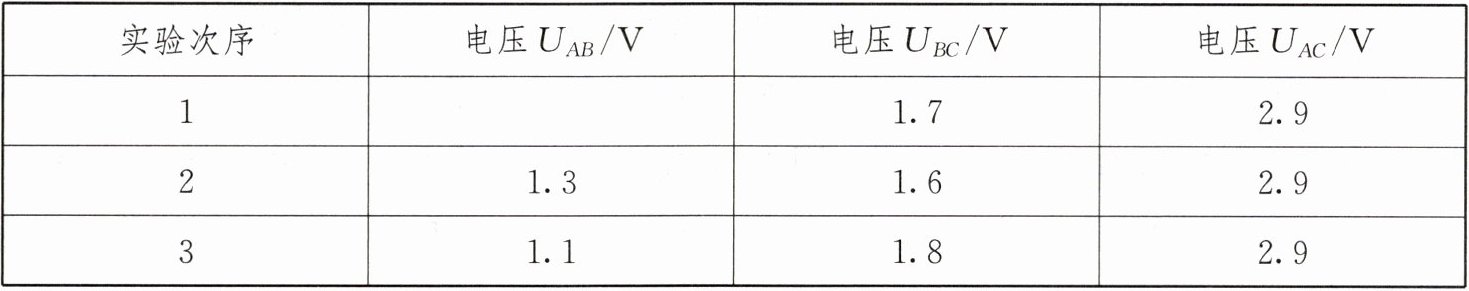

(3) 用电压表分别测出电压$U_{AB}$、$U_{BC}和U_{AC}$。其中测$U_{AB}$时,电压表的示数如图丙所示,示数为______V。接着更换不同规格的灯泡并多次实验,数据记录见下表。

①分析表中数据,得到初步结论:串联电路两端的总电压等于各部分电路两端电压______。
②为使结论更具普遍性,小明将灯泡换成其他类型用电器并多次实验。此外,还可以______。

答案：

(1) 如图所示
(2) 断开 无
(3) $1.2$ ① 之和 ② 改变电源电压并多次实验
