《2025年轻松作业本九年级物理上册苏科版》

1. 在虚线框内画出电源和小灯泡的电路元件符号,要求:开关控制两灯同时亮或熄灭。

答案：
【课堂作业】1~5. 如图所示

2. 如图所示的是一种声光报警器的电路图,请在图中的空缺处分别填入小灯泡和电铃的元件符号,填入后要求:当开关$S_{2}$、$S_{2}$都闭合时,电铃不响,但灯泡发光;当开关$S_{1}$闭合、$S_{2}$断开时,电铃响、灯泡发光。(电铃的符号是“$\overset{\frown }{\square }$”)

答案：
【课堂作业】1~5. 如图所示

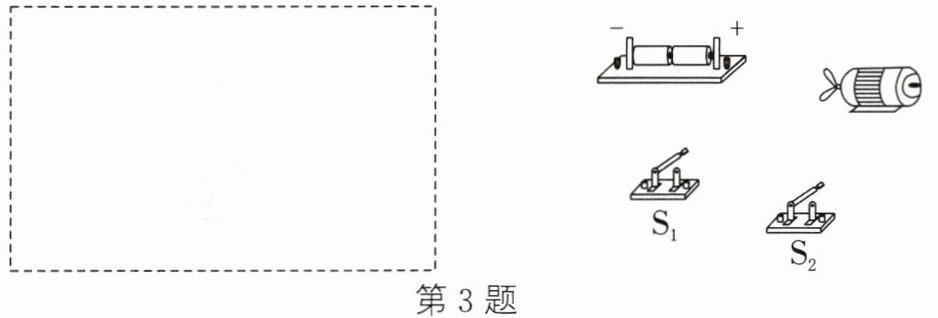

3. 电动切割机有两个开关$S_{1}和S_{2}$,必须两手同时用力各压一个开关,切割机才会工作,最大限度保护操作人员。请在虚线框内设计电路(切割机用$-$M$-$表示),然后用笔画线代替导线进行连线。

答案：
【课堂作业】1~5. 如图所示

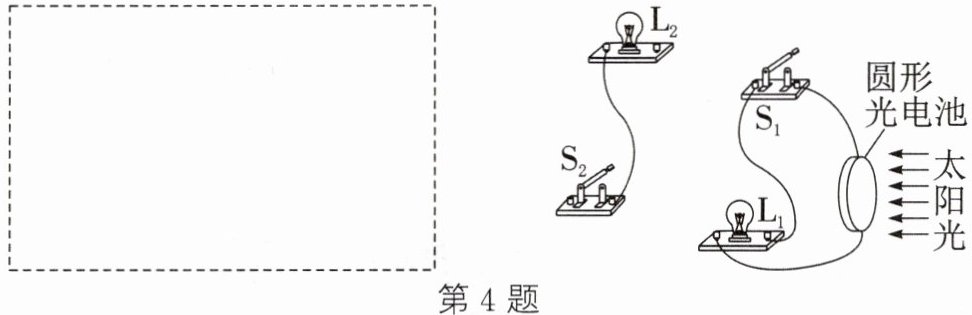

4. 用太阳能电池给两灯供电,请将电路连接完整,要求:两灯并联,使$S_{1}$控制整个电路,$S_{2}单独控制灯L_{2}$。请在虚线框内设计电路,然后用笔画线代替导线进行连线。

答案：
【课堂作业】1~5. 如图所示

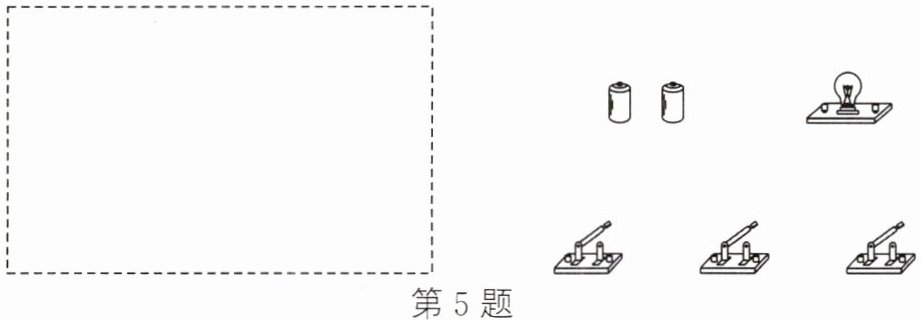

5. 举重比赛中,甲、乙、丙三个裁判面前的开关分别是$S_{1}$、$S_{2}$、$S_{3}$,其中甲为主裁判,乙和丙为副裁判,若裁判认定杠铃已被举起,就按一下自己面前的按钮,要求主裁判和至少一个副裁判都按下自己面前的按钮时,指示杠铃被举起的灯泡L才亮,请你画出电路图,并连接电路。

答案：
【课堂作业】1~5. 如图所示
