8. 一节干电池的电压是____V,一节蓄电池的电压是____V,中国家庭照明电路的电压是____V,安全电压是____V。语言复读机工作时需要6V的电源,可以用____节干电池或____节蓄电池____联起来使用。

答案： 1.5 2 220 不高于36 4 3 串

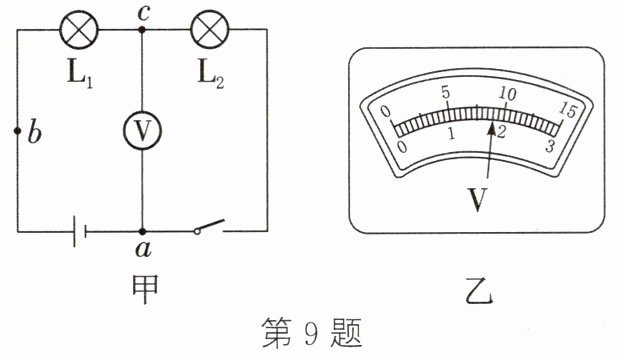

9. 如图甲所示电路,电源由四节干电池串联而成,闭合开关,电压表的示数如图乙所示。灯$L_1$与$L_2$的连接方式是____联$,L_2$两端的电压为____V；为测量电源电压,小明直接将c点的导线改接到b点,实验没有成功,原因是____。

答案： 串 1.8 电源电压大于电压表所选的小量程，电压表会超量程，无法读数

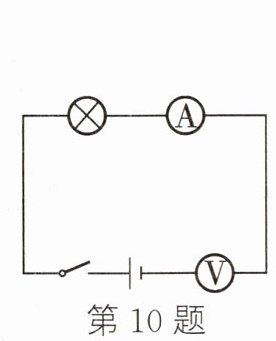

10. 如图所示的电路中,各个元件均为实验室常用器材,当开关闭合后,下列说法中正确的是 ()

A. 两表指针均有明显偏转
B. 两表指针均几乎不动
C. 电流表有明显偏转,电压表指针几乎不动
D. 电压表有明显偏转,电流表指针几乎不动

答案： D

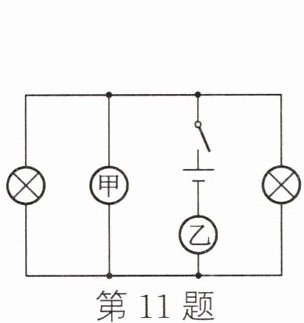

11. 如图所示,闭合开关后两灯均能发光,则 ()

A. 甲为电流表,乙为电压表
B. 甲为电压表,乙为电流表
C. 甲、乙都为电流表
D. 甲、乙都为电压表

答案： B

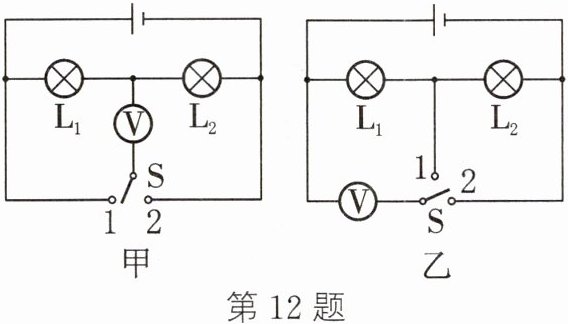

12. 如图所示,两位同学分别设计了用一个单刀双掷开关和一只电压表,在不改变电路连接的前提下,能测出灯$L_1$和$L_2$两端电压的电路图,他们的设计 ()

A. 甲图是正确的
B. 乙图是正确的
C. 两图都是正确的
D. 两图都不正确

答案： B

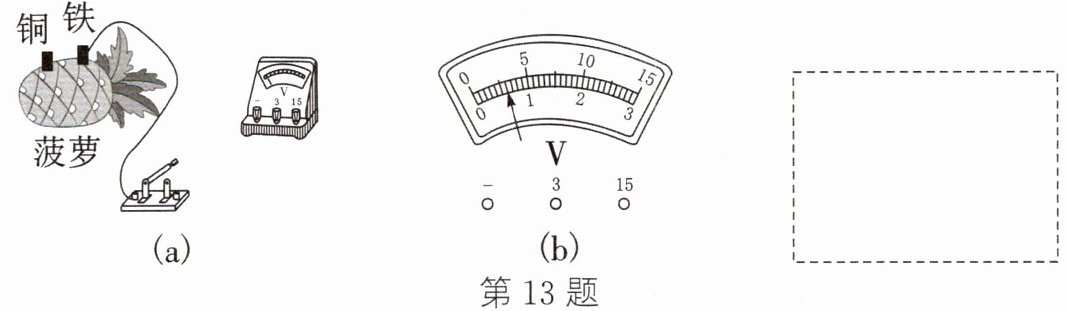

13. 小华同学把铜片、铁片分别插到菠萝上制成了一个菠萝电池,如图(a)所示。已知铜片为电池的正极,请在虚线框中画出该实验电路的电路图,并用笔作图将电压表正确接入。
(1)实验时首先要进行____,发现指针微偏,为了减小误差,尽量用____量程测量。
(2)该电池的电压为____V。
(3)关于水果电池,请你再提出一个值得探究的问题：____。

答案：
如图所示
(1) 试触 小
(2) 0.6
(3) 水果电池提供的电压与金属片间的距离有什么关系(合理即可)
